埃斯佩乔曲面反射演示结构件

　　做光学实验相关结构设计快十二年，经手的反射类验证构件少说有上百套，这次做的埃斯佩乔曲面反射结构，最初是帮高校光学实验室做反射波路径验证用的配套构件，后来也有做工业视觉检测的同行拿去做反射面标定的辅助工装。很多刚接触光学结构的工程师容易把这类构件当成普通的框型板材，实际从安装边界到曲面曲率的控制，每一处尺寸都是跟着反射波的验证需求卡的。

　　先讲实际用的场景，高校实验室里做几何光学反射实验的时候，经常需要验证曲面基底对反射波的畸变影响，之前用的平面反射件只能验证垂直入射的反射路径，一旦涉及斜入射或者曲面基底的反射波偏移，普通平面件根本没法复现实际的反射效果，这个构件就是专门针对这类验证场景做的，工业端的话，做机器视觉表面缺陷检测的设备，在调试打光角度的时候，也会用这类曲面反射件来模拟高反光曲面工件的反射路径，提前校准相机的拍摄角度和光源的入射角度，避免实际上线之后因为反射波偏移导致缺陷漏检。

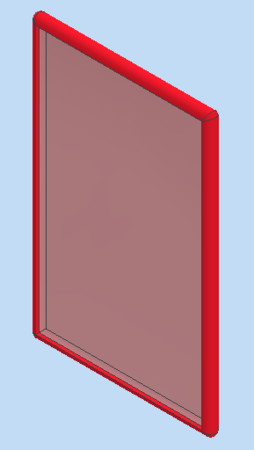

　　从功能特性来说，这个构件最核心的作用是提供一个曲率连续的曲面反射基底，外围的红色框体是安装定位结构，中间的半透明反射面是功能区，和普通的平面反射件不一样，这个反射面的曲率是按照特定的反射波路径计算出来的，当入射波打在反射面上的时候，反射波的偏移量刚好能满足实验或者标定需要的观测范围，不会出现反射波溢出观测区域或者偏移量太小看不出变化的情况。框体部分做了等宽的加厚边，一方面是给反射面提供足够的安装支撑，避免薄型反射面因为安装应力出现形变，导致曲率变化影响反射效果，另一方面加厚边上预留的安装位是和通用光学实验台的固定孔位匹配的，不用额外做转接板就能直接装在实验台架上。

　　设计思路上，最开始做方案的时候，我先算了需要的反射波偏移范围，反推反射面的曲率半径，一开始想做全金属的反射面，后来考虑到实验过程中需要观测反射波在面内的传播路径，全金属的不透明面没法看到波的透射叠加效果，才改成了半透明的反射材质，既能保证足够的反射率让反射波清晰可见，又能透过一部分光线看到入射波和反射波的叠加区域。框体的边角做了小圆角过渡，不是为了好看，是因为光学实验台周边经常会放各种精密的光学镜片，尖锐的边角很容易刮蹭到镜片的镀膜，小圆角处理能降低这类操作风险。另外框体的厚度是经过计算的，刚好能让反射面嵌入之后和框体的正面保持齐平，不会出现台阶导致边缘的反射波出现杂散反射，影响观测结果。

　　外形尺寸和安装边界这块，整体是薄型长方体结构，长宽比例按照实验台的常用观测视野做的适配，厚度控制在较薄的区间，不会占用太多实验台的纵深空间，安装的时候，框体背面的定位凸台和实验台的安装槽是间隙配合，公差控制在0.1mm以内，装上去之后不会出现晃动，保证反射面的角度精度。反射面的有效区域比框体的内圈尺寸小一圈，预留了粘接或者压装的余量，安装的时候不会因为压装力导致有效反射区域出现形变。另外要注意的是，这个构件的安装面有平面度要求，安装的时候不能用硬物直接敲击框体，不然会导致框体变形，反射面的曲率发生变化，直接影响反射波的路径准确性。之前有个同行拿这个构件去做视觉标定，安装的时候直接用扳手拧固定螺丝拧得太紧，导致框体翘曲，反射面出现了不规则形变，标定出来的相机参数偏差很大，后来重新调整了螺丝的锁紧力矩，保证框体贴合安装面不变形，才得到准确的标定结果。

　　实际使用的时候，这个构件可以搭配不同波长的光源使用，不管是可见光的实验还是近红外的视觉标定，半透明反射面的反射率都能满足要求，不需要额外更换反射面。和同类的反射验证构件比，这个结构的优势在于安装兼容性强，曲率精度控制严格，不会因为安装应力导致反射效果出现偏差，不管是教学实验用还是工业设备调试用，都能稳定复现需要的反射波效果。
