外啮合齿轮式减速传动装置结构设计

项目分类:减速机 发布时间:2022-05-03 ID:623631
  • 外啮合齿轮式减速传动装置结构设计
  • 外啮合齿轮式减速传动装置结构设计
  • 外啮合齿轮式减速传动装置结构设计
  • 外啮合齿轮式减速传动装置结构设计

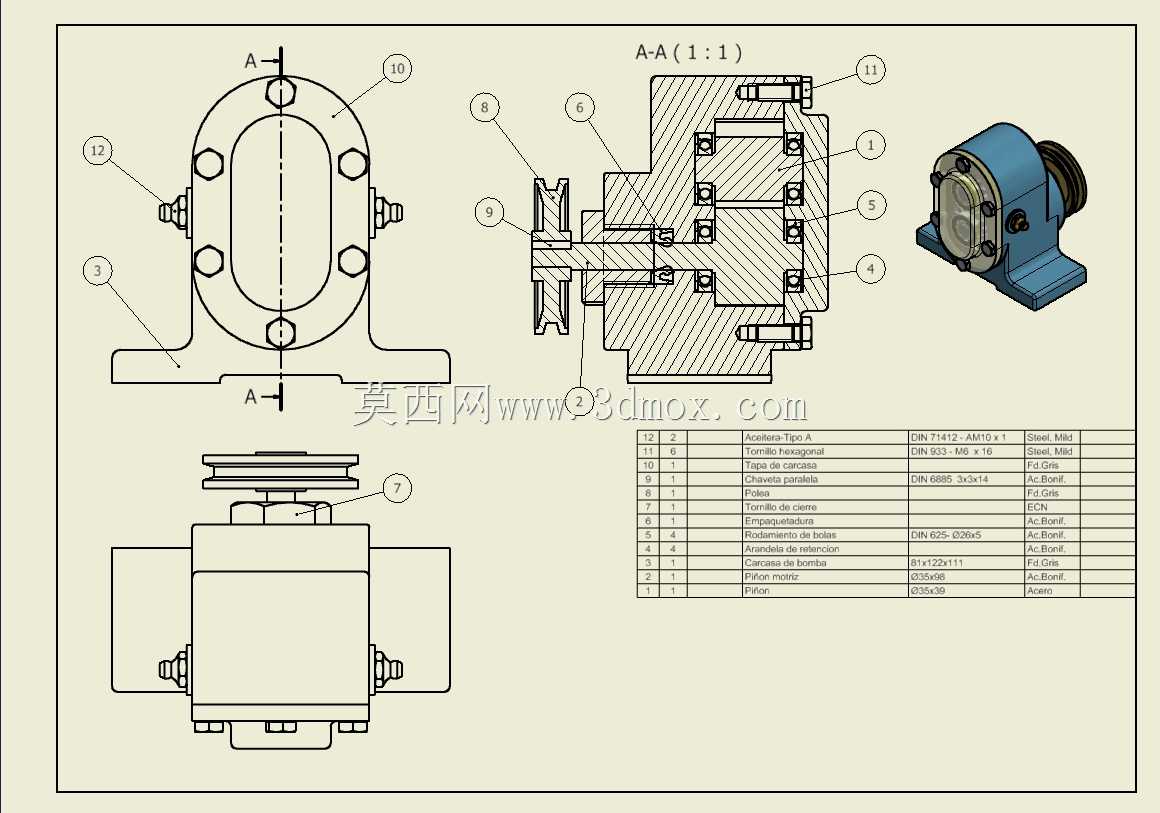

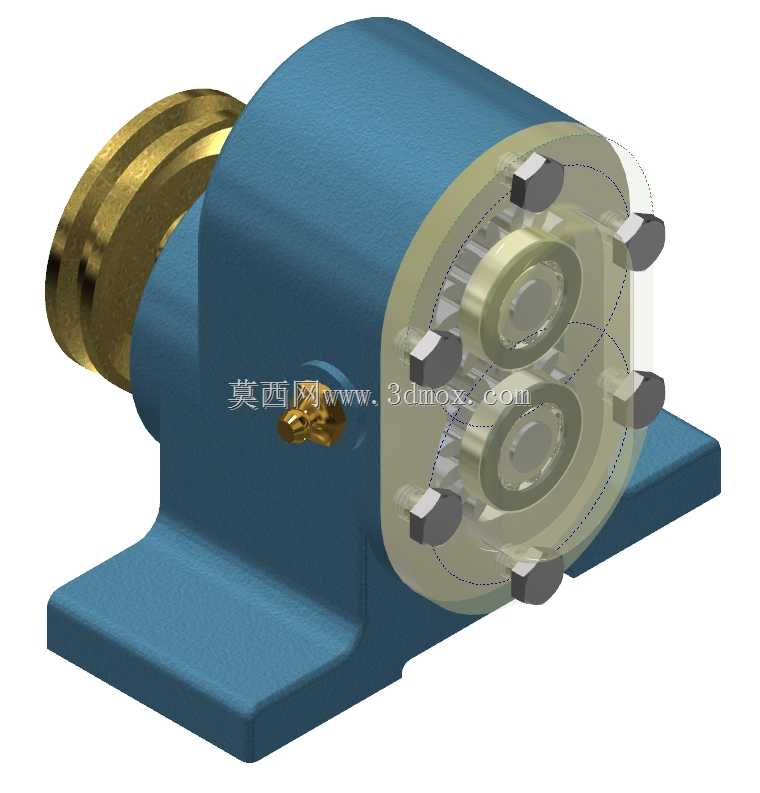

  在轻工输送、小型物料搅拌、精密进给机构这类对输出扭矩有明确要求、输入转速偏高的工况场景里,这类紧凑式齿轮减速结构是动力匹配环节的核心部件,它的核心作用是把原动机端的高转速低扭矩输入,通过齿轮副的啮合传动转换为低转速大扭矩输出,同时完成动力传递路径的转向适配,让执行端的运行转速匹配实际工艺需求。从结构设计逻辑来看,这款装置采用了外啮合直齿圆柱齿轮的传动方案,输入端的带轮结构直接集成在输入轴外伸端,省去了额外的联轴器安装空间,输入轴通过轴承支撑在箱体的单侧端盖位置,轴端的密封结构可以有效阻挡箱体内润滑脂的泄漏,同时避免外部粉尘、切削液等杂质进入传动腔。箱体采用一体式铸造型腔搭配侧置透明端盖的设计,一体式铸造的底座带有两个安装固定孔位,

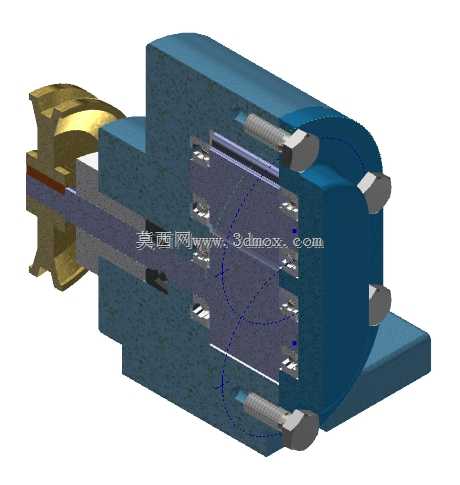

  安装时可以通过螺栓直接将整机固定在设备的安装基板上,底座的平面度要求控制在0.1mm以内,避免安装时产生的附加应力导致箱体变形,影响齿轮副的啮合间隙。侧置的透明端盖一方面可以直观观察内部齿轮的啮合状态、润滑脂的存量与污染情况,日常巡检时不需要拆解箱体就能判断传动件的磨损状态,另一方面端盖通过周向均布的内六角螺栓与箱体连接,拆解维护时只需要拆下这一圈螺栓就能直接接触到内部的齿轮、轴与轴承组件,不需要将整个减速机从安装基座上拆下,大幅降低了现场维护的工作量。齿轮副的参数匹配上,两个啮合齿轮采用不同的齿数设计,传动比根据常规小型设备的动力匹配需求设定,齿轮的齿面粗糙度、齿向误差都按照通用减速机的精度等级控制,

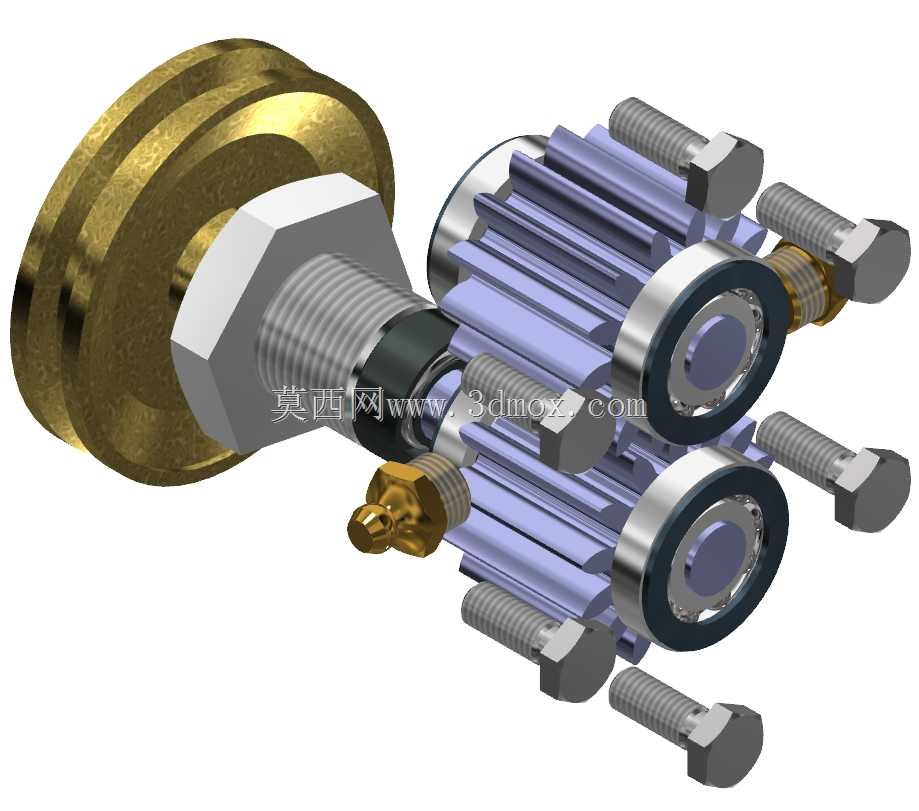

  保证传动过程中的噪音控制在合理区间,同时啮合侧隙控制在0.05-0.12mm之间,既避免热胀冷缩导致的齿轮卡滞,也不会因为侧隙过大造成传动回程误差超标。输入轴外伸端的带轮采用黄铜材质加工,带轮的轮槽尺寸匹配标准V型带的传动要求,带轮与轴之间通过键连接传递扭矩,轴端设置轴端挡圈限制带轮的轴向窜动,避免带轮运行过程中出现脱落或偏磨。箱体侧面设置的注油螺塞采用黄铜材质,日常补充润滑脂时不需要拆解端盖,直接拧下螺塞就能完成注油操作,注油位置的高度刚好对应齿轮副的啮合浸油位置,保证齿轮运行时能将润滑脂带到啮合接触面,减少齿面的磨损。从安装边界来看,整机的轴向尺寸从带轮端面到透明端盖外端面的距离控制在紧凑范围内,

  径向尺寸以箱体底座的安装面为基准,最高点的高度适配小型设备的安装空间要求,底座的两个安装孔中心距按照通用安装尺寸设计,可以直接替换同规格的老旧减速装置,不需要对原有设备的安装基座进行二次加工。实际应用中,这类减速装置可以适配0.5-2kW功率段的动力输入,输出转速根据传动比的不同覆盖几十转到几百转的区间,输出扭矩可以满足小型输送带、实验室搅拌装置、小型机床进给机构的动力需求,传动效率可以达到90%以上,相比蜗轮蜗杆类减速装置,它的传动效率更高,长期运行的能耗更低,同时直齿圆柱齿轮的加工工艺更成熟,备件采购与替换的成本更低,适合在对成本控制较严格、维护便利性要求高的通用工业场景中使用。设计过程中需要重点关注箱体的轴承孔同轴度要求,输入轴与输出轴的轴承孔中心距误差必须控制在齿轮副的中心距允许偏差范围内,否则会导致齿轮啮合时出现偏载,加剧齿面的局部磨损,缩短整机的使用寿命;同时轴承的选型要匹配径向载荷与少量轴向载荷的受力情况,采用深沟球轴承即可满足支撑需求,轴承与轴、轴承与箱体孔的配合公差按照基孔制与基轴制的常用配合选择,保证轴承安装后不会出现跑圈问题,同时拆装难度适中。透明端盖的密封采用O型圈密封结构,O型圈的沟槽尺寸按照标准密封件的尺寸设计,压缩量控制在合理范围,既保证密封效果,也不会因为压缩量过大导致端盖安装时出现变形,影响观察视野的平整度。
