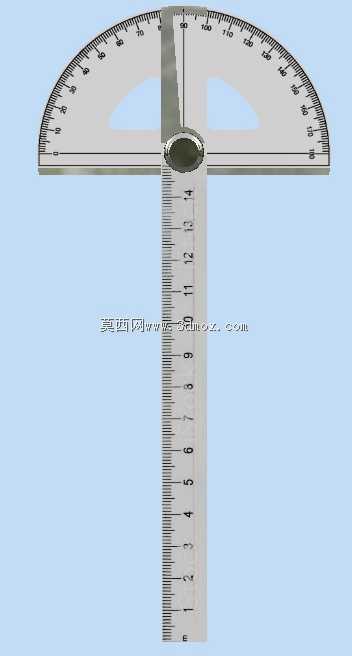

组合式半圆角度测量尺三维结构

　　在机械加工现场的划线工序、教学实训的角度演示环节、五金装配的角度校核场景中，这类带直边回转结构的半圆测角工具是出镜率极高的基础量具。不同于固定角度的样板，这款测角结构将半圆量角盘与可绕中心回转的直尺做了同轴整合，核心功能是覆盖0到180度区间的任意平面角度测量，同时可借助回转直尺完成长度划线、角度边线延长的辅助操作，解决了普通单片量角器无法同步完成角度定位与长度标记的痛点。

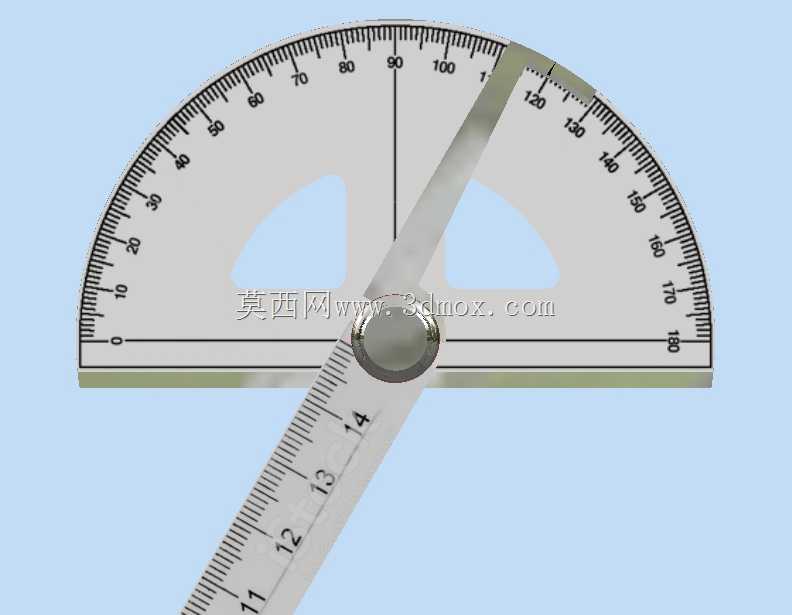

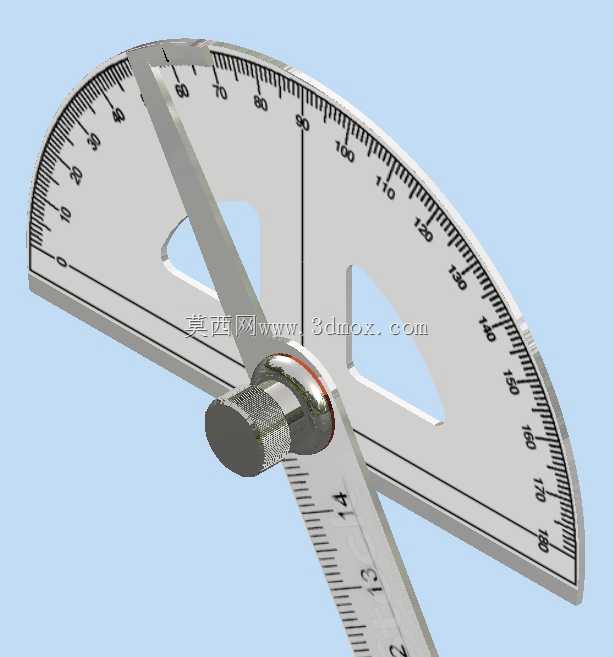

　　从结构设计逻辑来看，半圆量角盘的基准直边做了加厚处理，保证贴靠被测工件边缘时不会发生翘曲变形，量角盘的刻度沿半圆弧边均匀排布，刻度线做了内凹蚀刻处理，避免长期摩擦导致刻度磨损模糊；中心位置的回转枢轴采用间隙配合的铆接结构，既保证直尺可以绕中心无卡滞转动，又不会出现轴向窜动导致的测量间隙，枢轴端面做了沉头处理，不会突出量角盘平面，保证量具可以完全平贴在被测工件表面，避免悬空带来的测量误差。回转直尺的零刻度与量角盘中心严格对齐，直尺上的长度刻度从枢轴中心位置开始起始标注，测量角度时可以直接读取角边对应的长度尺寸，不需要额外搭配钢直尺做二次测量。

　　实际使用时，将量角盘的基准直边贴紧被测角的一条边，转动回转直尺使其贴合被测角的另一条边，视线垂直于量角盘平面读取直尺指示线对应的刻度值即可得到角度数值，在钣金折弯的角度校核、木工加工的斜角划线、学生几何作图的角度绘制场景中，这种结构的测角器比普通单片量角器的操作效率提升40%以上，不需要反复调整量具位置就能同时锁定角度和长度基准。

　　从安装与尺寸边界来看，这款测角器的半圆量角盘直径控制在常用手持量具的适配尺寸，整体厚度不超过3mm，回转直尺的长度略长于量角盘半径，保证转动到任意角度时直尺都有足够的长度伸出量角盘边缘，方便贴靠较长的被测边；量角盘的两个边角做了R2的圆角处理，避免尖锐边角划伤操作人员或工件表面，枢轴的铆接压力经过调校，转动直尺时的阻尼感适中，既可以在任意角度停留保持定位，又不需要施加过大的转动力矩，单手即可完成操作。

　　在结构细节处理上，量角盘的半圆内侧做了镂空减重设计，在保证整体结构刚性的前提下降低了量具自重，长时间手持操作不易产生疲劳；直尺的侧边做了倒角处理，划线时笔锋可以紧贴直尺边缘，不会出现因尺边厚度导致的划线偏移；量角盘基准直边的直线度、直尺的直线度、枢轴的同轴度都按照通用量具的精度要求做了公差控制，测量示值误差控制在1度以内，完全满足普通民用加工、教学实训、日常安装的角度测量精度要求，不需要搭配高精度角度规即可完成绝大多数非精密级别的角度测量作业。
