表贴式微型GPS定位传感模块结构设计

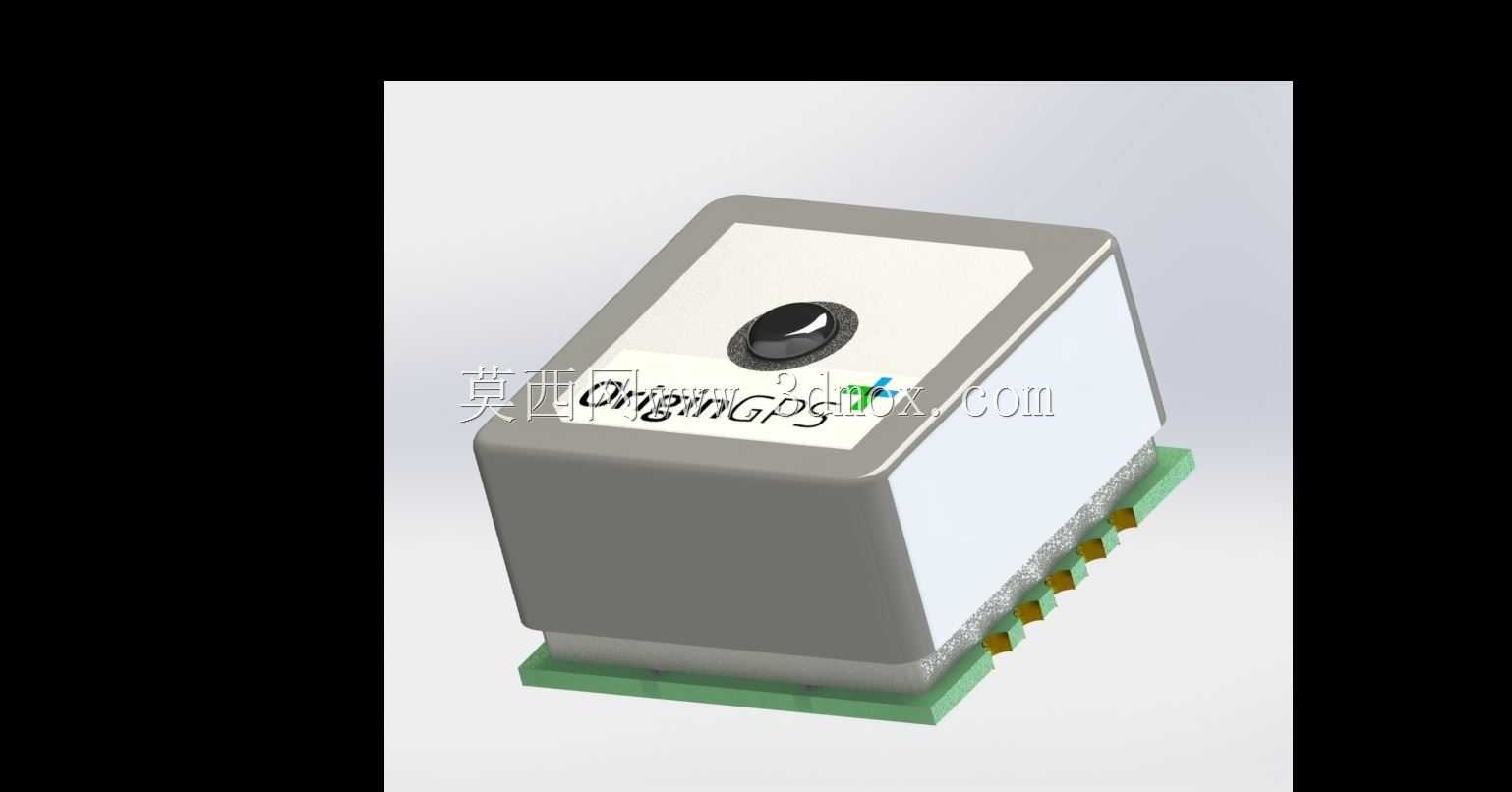

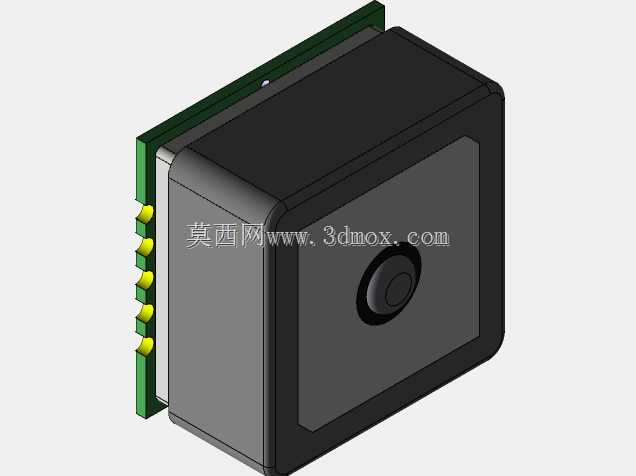

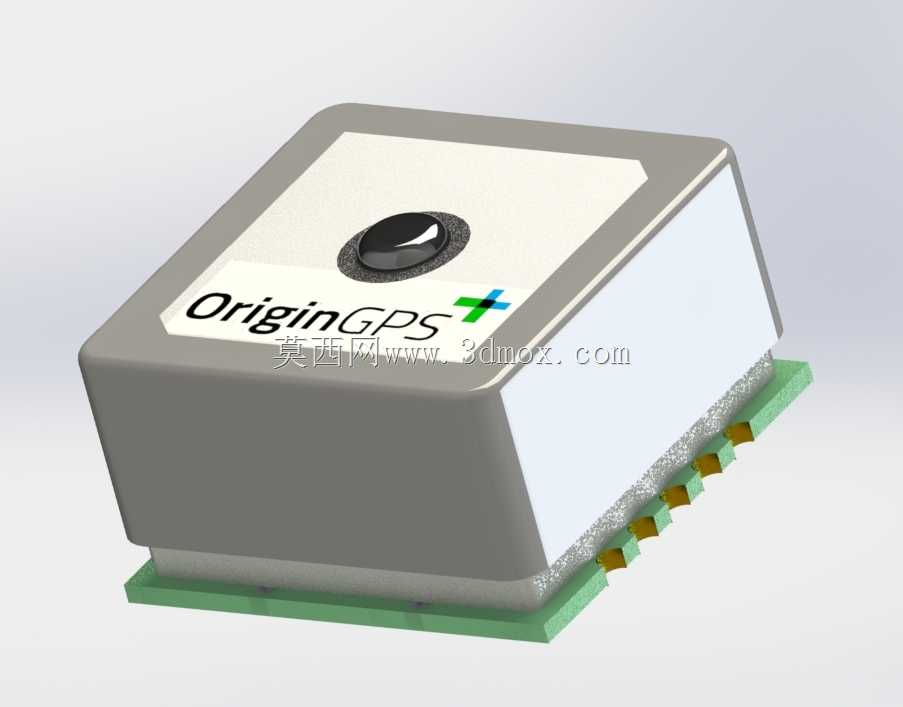

　　在做便携定位终端、车载追踪单元、可穿戴定位设备的硬件堆叠设计时，这类微型表贴GPS模块的结构适配是绕不开的环节，很多新手工程师在建模时容易忽略模块的安装公差、焊盘对位要求，导致后期打样出现虚焊、模块与周边器件干涉的问题。这款ORG1510系列GPS模块采用方形塑封主体加底部引出PCB载板的结构，主体外壳做了圆角过渡处理，顶面预留了陶瓷天线的外露窗口，那个圆形的凸起结构就是内置天线的信号耦合面，建模时这个面的平面度要求需要重点标注，因为如果外壳压合时这个面出现形变，会直接影响天线的信号接收增益，实际测试中这个面0.1mm的形变就可能带来2-3dB的信号衰减。

　　从安装边界来看，模块的塑封主体边长控制在15mm量级，整体高度不超过4mm，底部的绿色载板比塑封主体单边多出0.8mm的焊盘引出区域，焊盘采用半孔工艺沿载板侧边排布，一共6个信号引脚，每个引脚的宽度是0.5mm，引脚间距1mm，建模时需要注意焊盘的阻焊层开窗尺寸要比实际引脚大0.15mm，避免回流焊时出现连锡问题。很多工程师在做PCB布局时，习惯把模块贴板放置后在周边布置金属屏蔽罩，这里要注意屏蔽罩的内壁距离模块塑封主体至少要留1.2mm的间隙，尤其是顶面天线区域不能有金属覆盖，否则会完全屏蔽卫星信号，之前做宠物定位项圈的项目时就踩过这个坑，当时为了追求结构紧凑把屏蔽罩压在模块顶面1mm位置，结果搜星数量直接从12颗掉到2颗，完全无法正常定位。

　　模块的塑封外壳采用耐高温LCP材质，回流焊过程中可以承受260摄氏度的峰值温度，建模时要把外壳的热膨胀系数参数考虑进去，在做整机高低温循环仿真时，LCP材质的膨胀量和FR4载板的膨胀量差异会带来焊点的应力集中，所以焊盘的长度设计要比常规表贴器件长0.2mm，用来抵消温度循环带来的拉扯应力。顶面的标识区域采用激光镭雕工艺，不会因为长期使用出现标识磨损，那个十字形的定位标记是生产时的视觉对位基准，建模时可以把这个标记作为模块的装配基准原点，方便在整机装配时做坐标对齐。

　　从实际功能场景来说，这类模块主要负责接收多星座卫星信号，输出NMEA格式的定位数据，不需要外接额外的放大电路就可以实现冷启动35秒内定位，跟踪灵敏度达到-165dBm，在城市峡谷、林下遮挡的场景下也能保持稳定的定位输出。结构设计上模块做了全密封处理，塑封主体和底部载板之间采用环氧胶填充，满足IP67级别的防护要求，可以直接用在户外暴露的设备上，不需要额外做防水结构。引脚的定义从左到右依次是电源、地、TX、RX、PPS、备用电源，建模时可以在引脚位置做属性标注，方便硬件工程师做原理图对接时快速核对。

　　在做整机结构堆叠时，要注意模块的安装方向，顶面的天线面要尽量朝向天空方向，和设备外壳的非金属区域对齐，外壳对应位置的塑料厚度不要超过1.5mm，尽量不要在这个区域做喷涂金属漆的工艺，金属漆的金属颗粒会对卫星信号产生衰减。如果设备内部有高速信号线比如USB3.0、DDR走线，要和模块保持至少3mm的间距，避免高频信号干扰GPS的接收频段。模块的底部载板下方不要走高速信号线，最好做完整的地平面处理，既可以提升模块的抗干扰能力，也可以增加焊盘的焊接强度。

　　很多工程师在建模时会忽略模块的重量参数，这款模块整体重量只有1.2g，在做轻量化可穿戴设备时这个重量参数很重要，不会给佩戴者带来额外的负重感。模块的备用电源引脚可以外接0.1F的超级电容，在主电源掉电后可以保持星历数据30分钟以上，下次启动时可以实现热启动快速定位，结构设计时要给超级电容预留对应的安装位置，尽量靠近模块的备用电源引脚，减少走线长度带来的电压降。做跌落仿真时，模块的塑封主体可以承受1.5米高度自由跌落的冲击，焊点的应力在安全范围内，不需要额外做缓冲固定结构，直接表贴焊接在主板上就可以满足常规消费电子的跌落要求。
