立式带座外球面轴承支座结构

　　该模型对应的是输送线、小型风机、农业机具、食品包装设备和轻型传动装置中常见的立式带座外球面轴承组件。实物采用铸铁支座与外球面轴承配合的结构，核心作用是承托旋转轴，限制轴系在径向和少量轴向方向上的位移，同时通过座体底部的两个安装孔把载荷传递到设备机架。与整体式镗孔轴承孔相比，这类结构的优势在于轴承外圈具有球面调心能力，当焊接机架存在轻微变形、长轴跨距较大或安装面加工平面度不足时，轴承可以在支座孔内小角度自适应偏转，避免轴颈处出现附加弯曲应力。

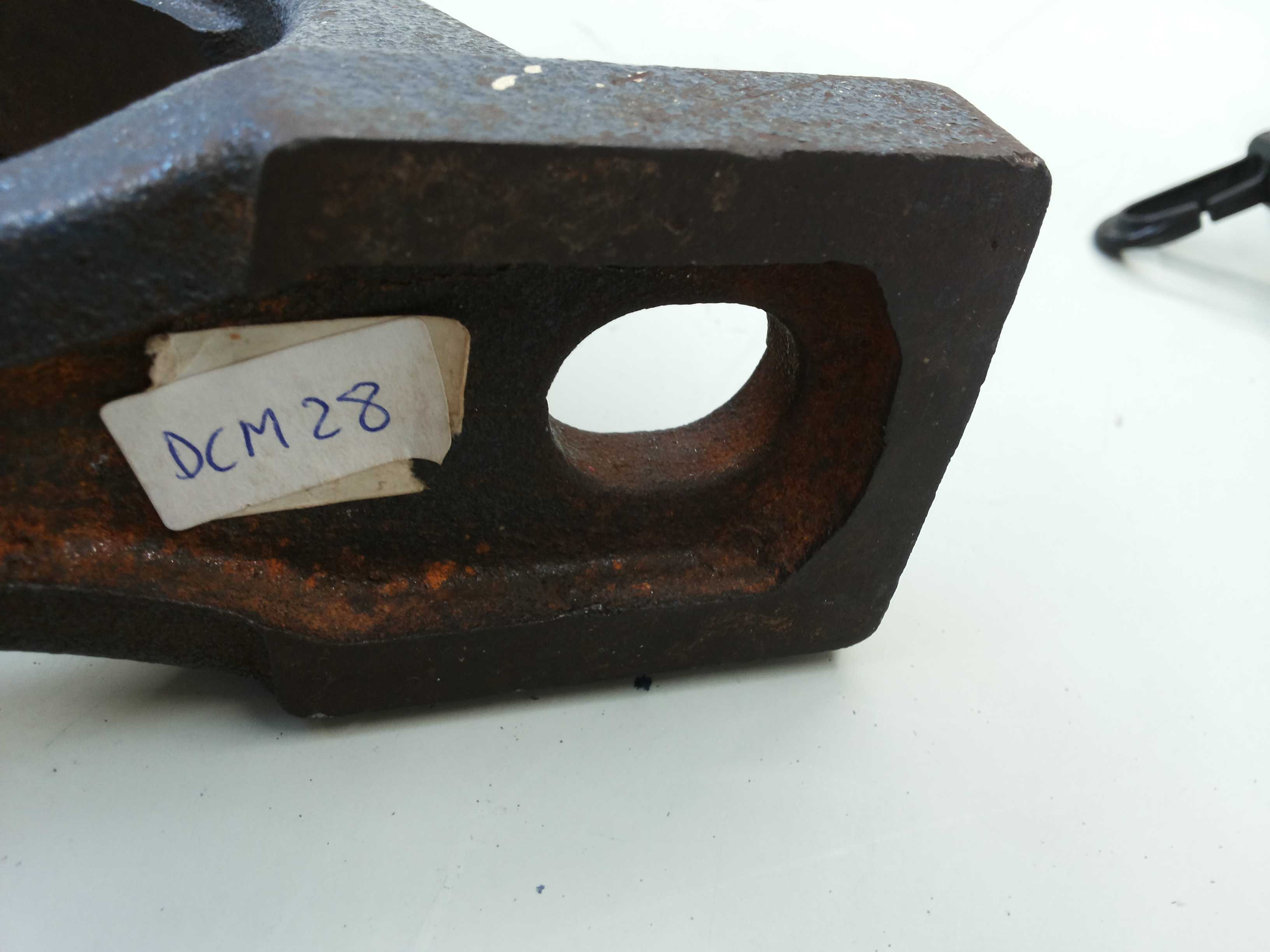

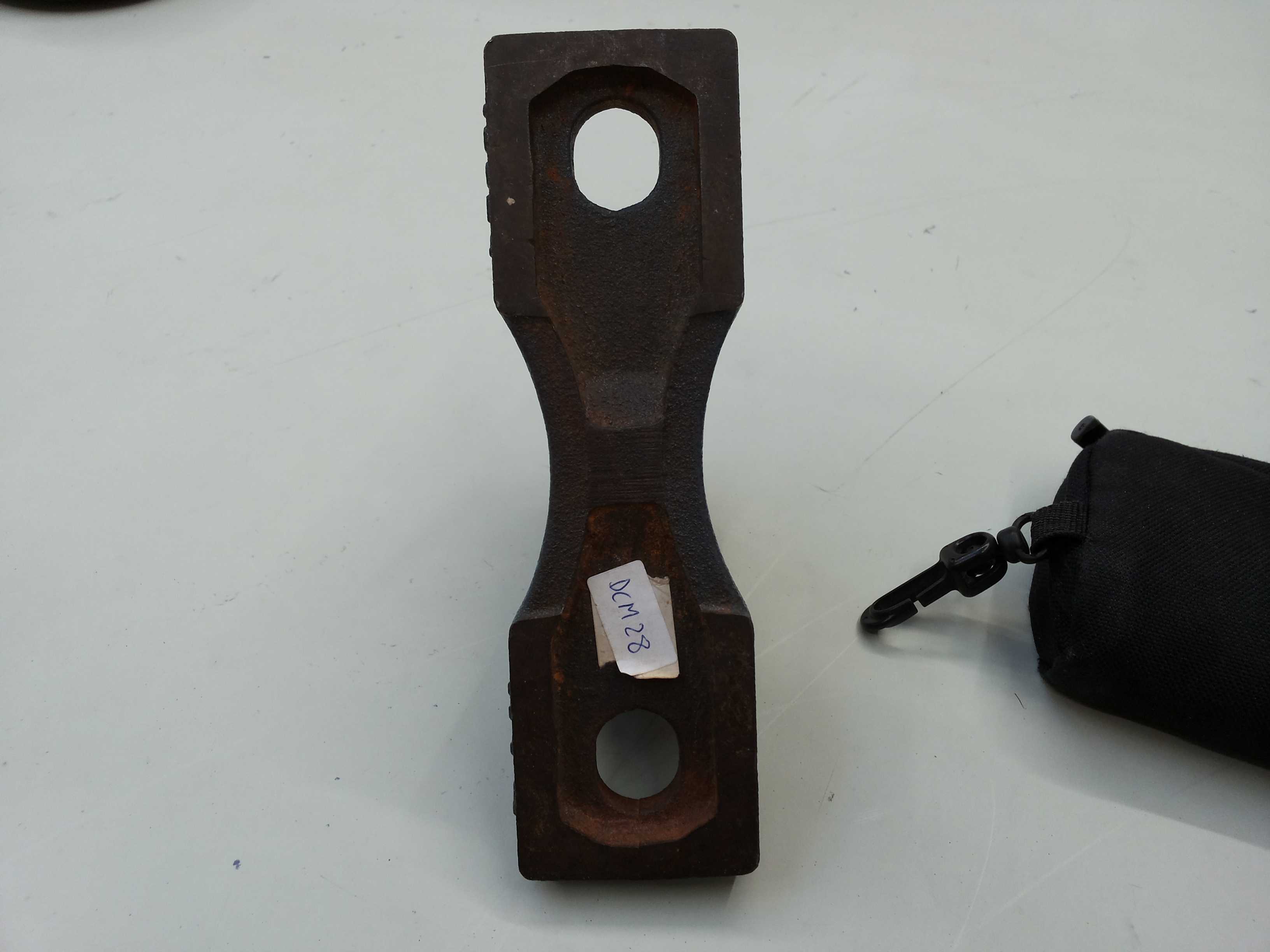

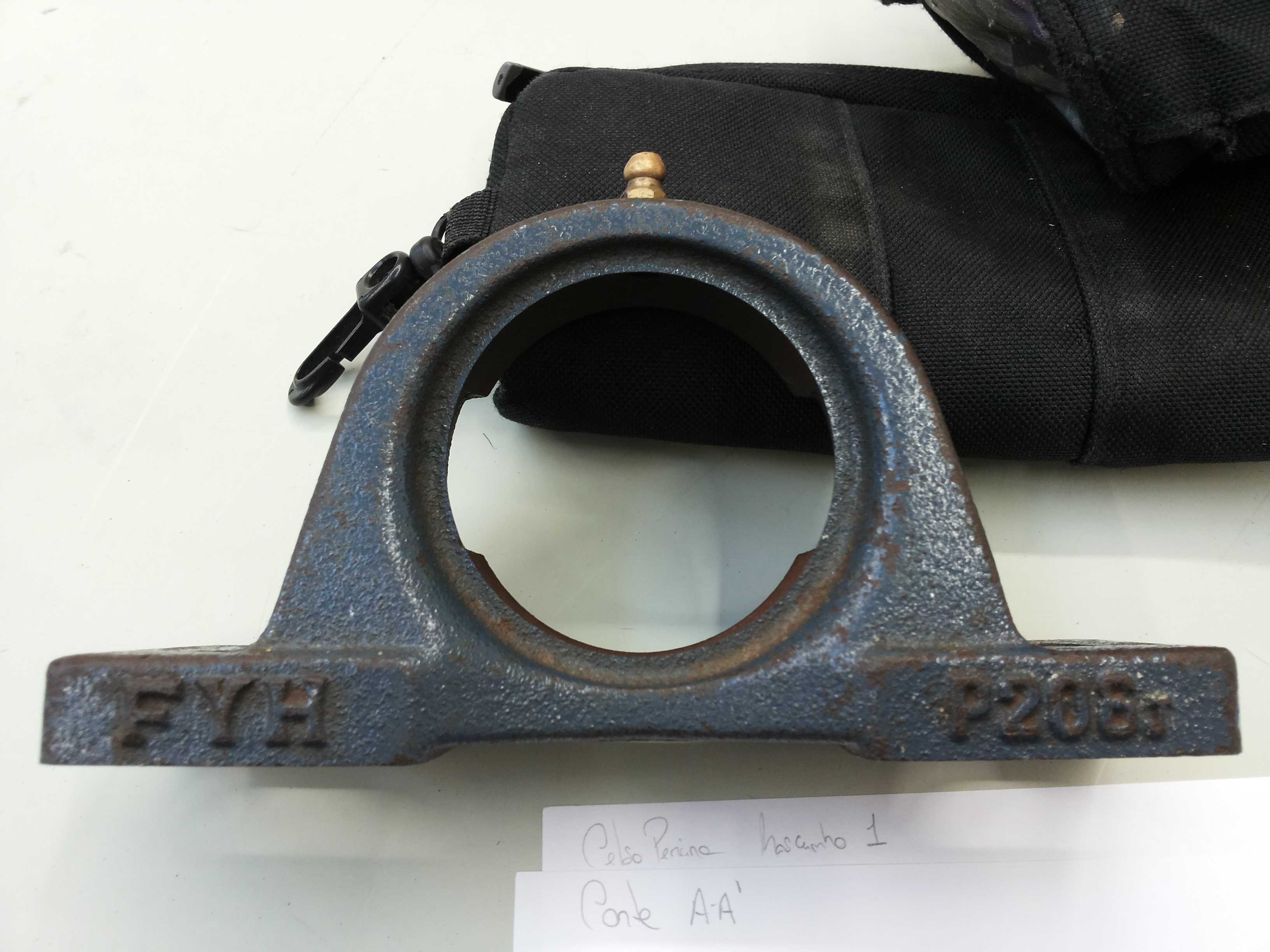

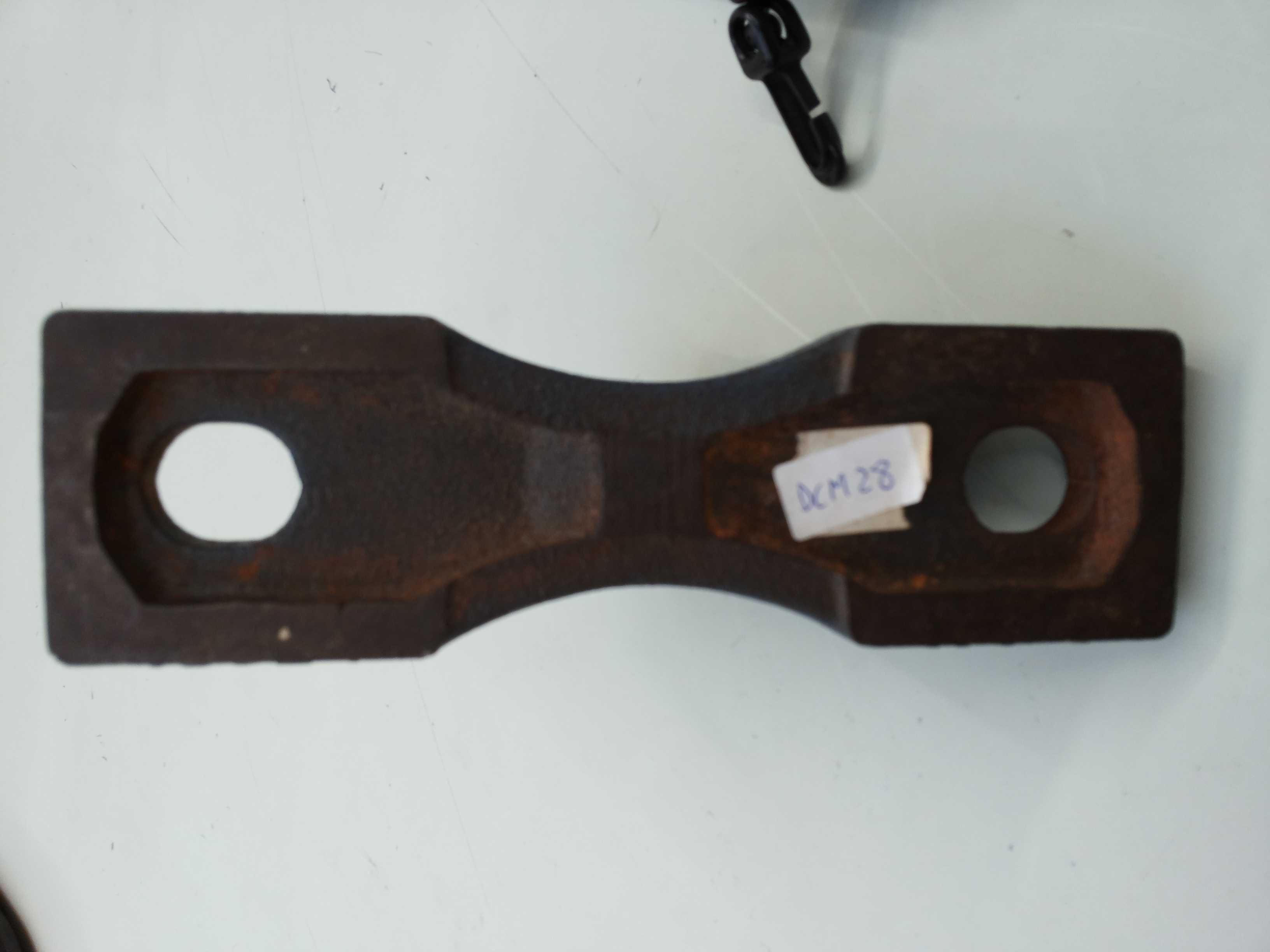

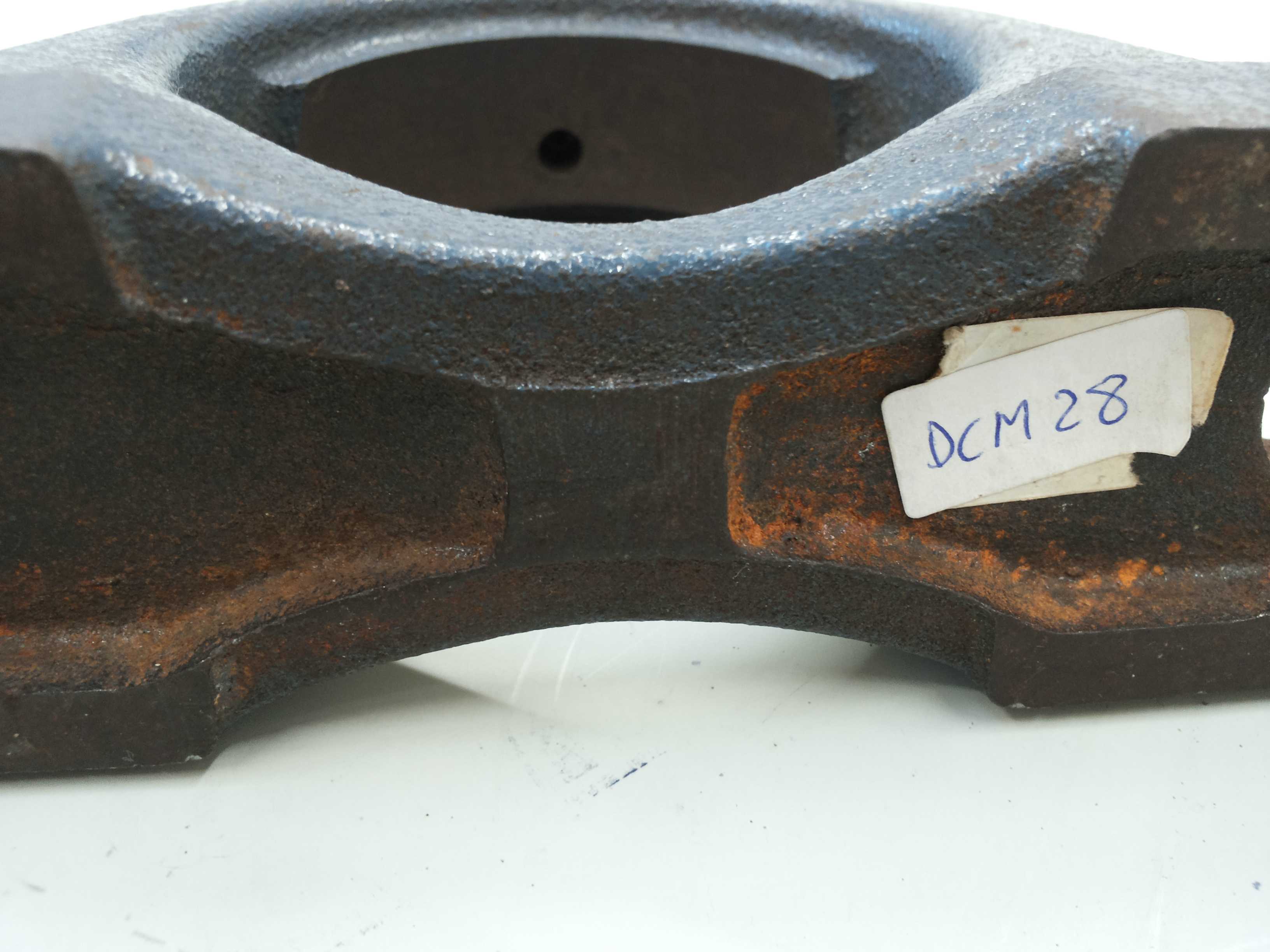

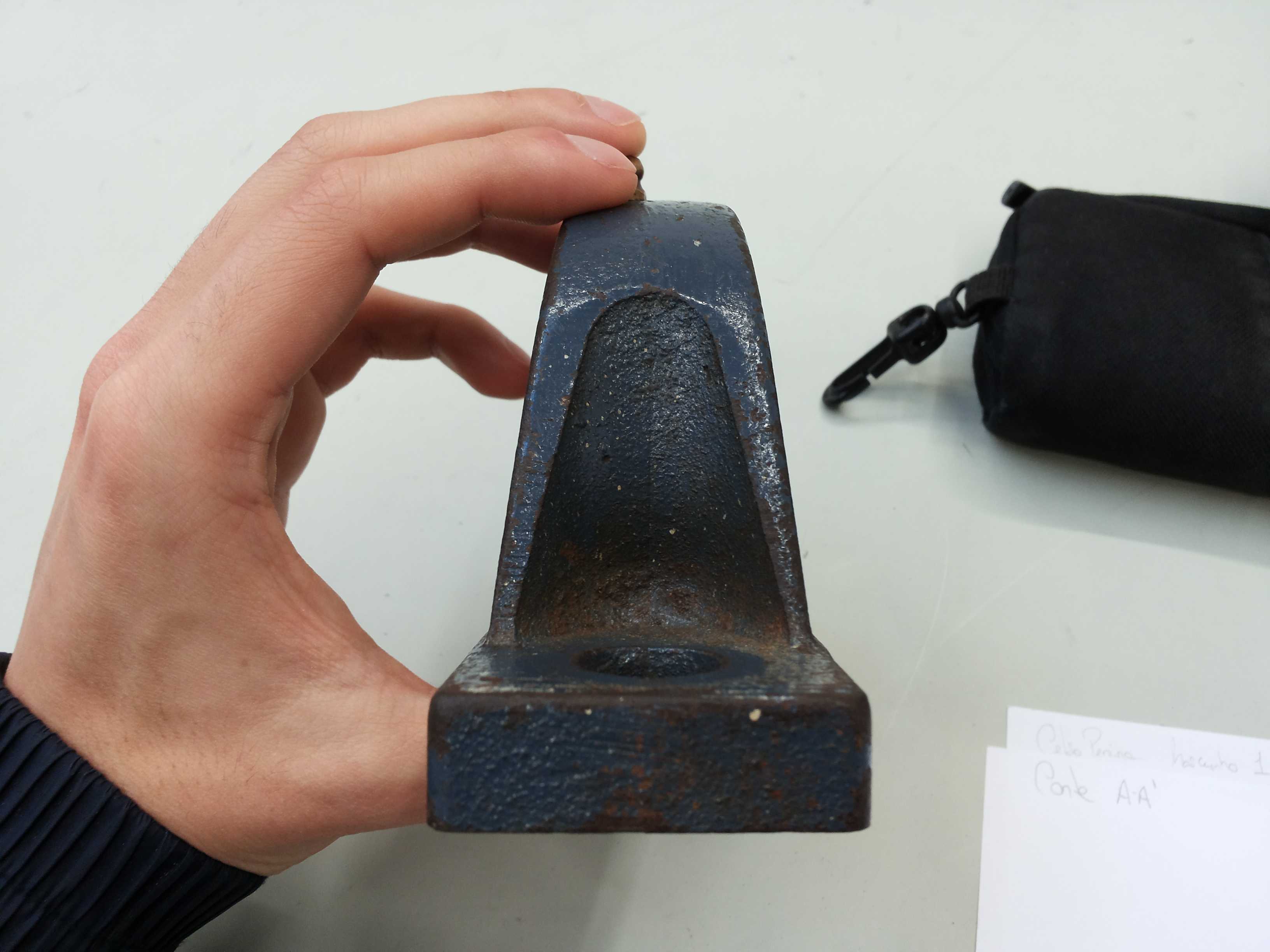

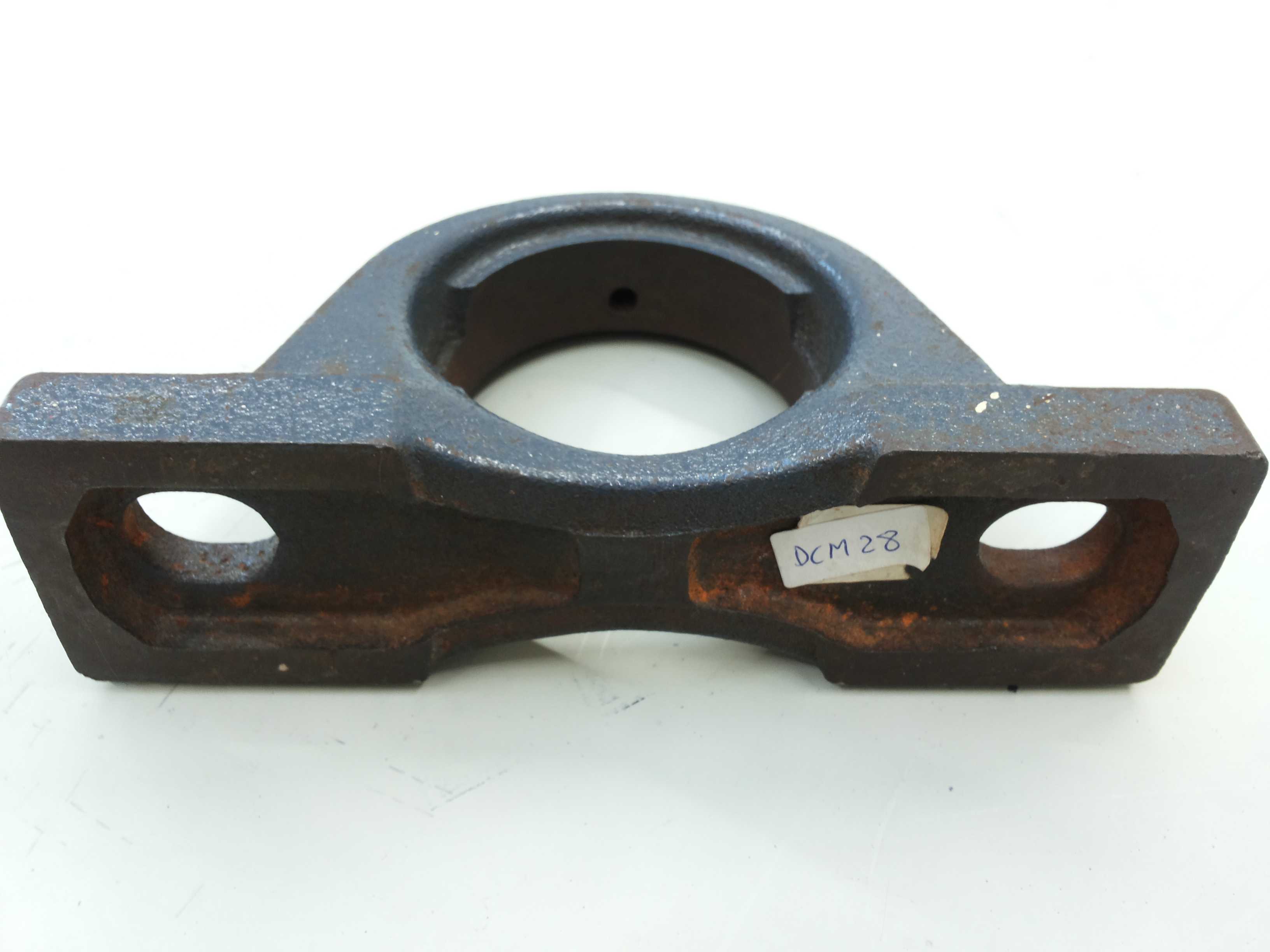

　　从外形看，支座底部为长条形安装脚，中部向上隆起形成环抱轴承外圈的承窝，顶部保留注油杯安装位置。底部两个通孔用于穿入螺栓，安装时需要关注孔距、孔径、座体总宽和底面到轴承中心的高度。中心高是选型时最容易被忽略的边界之一：它直接决定轴中心线相对机架面的高度，若与联轴器、链轮、带轮或辊筒中心不匹配，会造成传动带偏拉、链条错位或联轴器不同轴。底座长度和宽度则决定支撑 footprint，较窄机架上布置时要核对螺栓头部、垫圈和扳手空间，不能只看轴承本体能否放下。

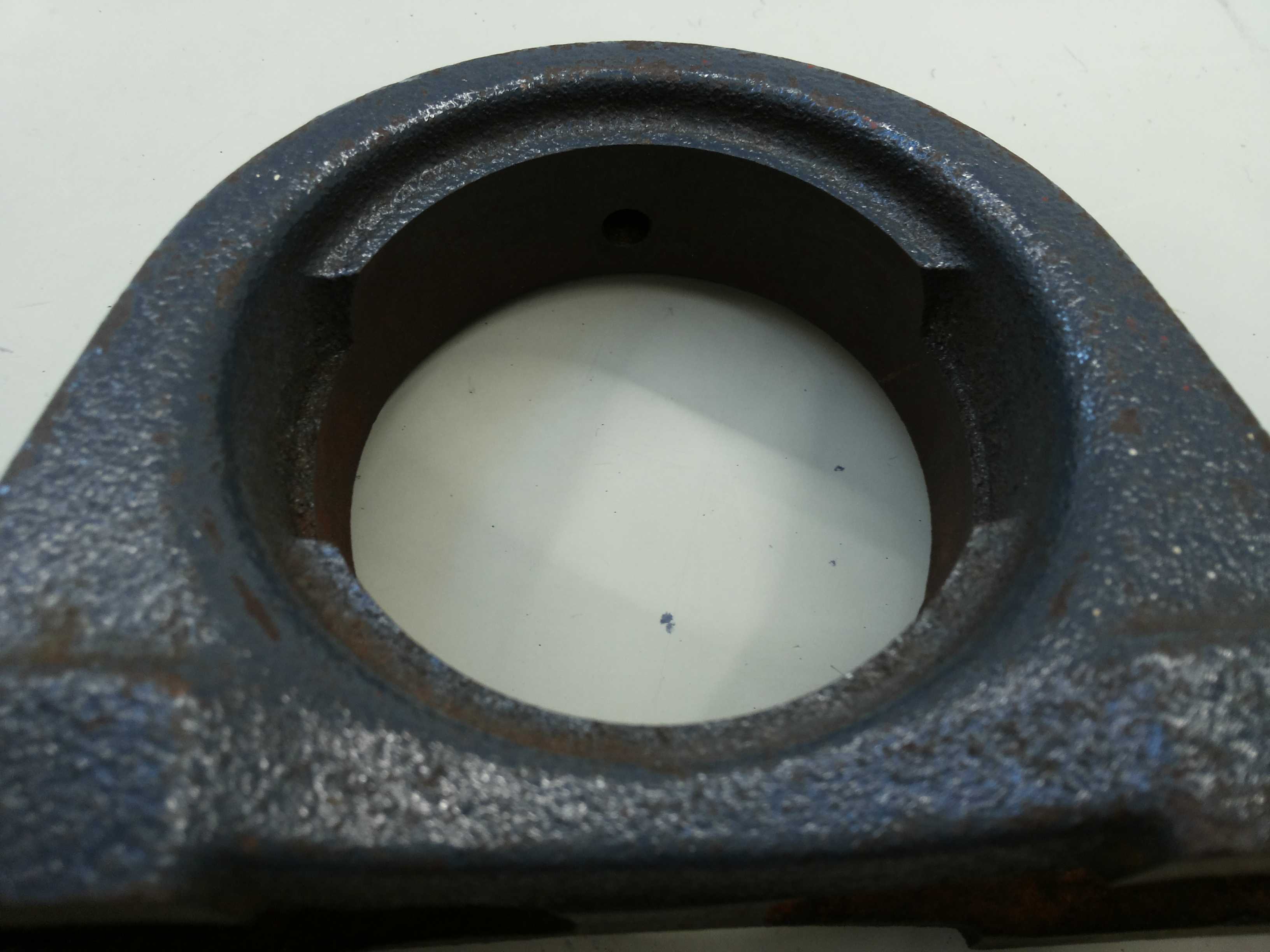

　　建模时应把承窝内球面、轴承外圈、内圈、密封结构、顶丝或锁紧件、油嘴和底座孔作为关键特征处理。承窝并非简单圆柱孔，其内部球面与外球面轴承外圈配合，既要保留转动调心余量，又要保证轴承装入后轴向定位可靠。底部安装面需要体现平整支撑区域，孔周可适当做出凸台或加厚区，以符合铸件受力路径。支座两侧向底座过渡的圆角不能随意省略，实际铸件在这些位置存在截面变化，圆角有助于降低应力集中，也影响拔模和铸造工艺。

　　设计思路上，这种轴承座优先满足易安装、易维护和容错性。轴承内圈通常通过顶丝、偏心套或锁紧套固定在轴上，装配时轴可从轴承中心穿过，再将整体座体固定到机架。对于田间作业机械、移动式输送设备或振动较小的传动端，这种方式能显著降低机架加工精度要求；但在高转速、重载或强冲击工况下，需要复核锁紧方式和座体材料，不能仅凭外观尺寸替换。顶部油杯通道用于补充润滑脂，模型中应保留油路与油嘴连接位置，因为维护人员需要在不拆卸轴系的情况下完成补脂。

　　实际使用中，载荷方向对安装姿态有明显影响。立式座的底座适合承受以径向为主、方向大致朝向底座的载荷；若拉力主要作用在轴承孔上方或侧向，应重新校核螺栓抗拉和支座颈部抗弯。皮带传动张紧力、链轮啮合反力和风机叶轮不平衡力都会通过轴传递到座体，选型时不能只按轴径选配，还要结合带轮悬伸长度、转速和冲击系数核算等效载荷。安装面应尽量加工或使用垫片找平，螺栓需按对角顺序紧固，防止座体底面悬空导致轴承内圈与轴之间产生周期性微动。

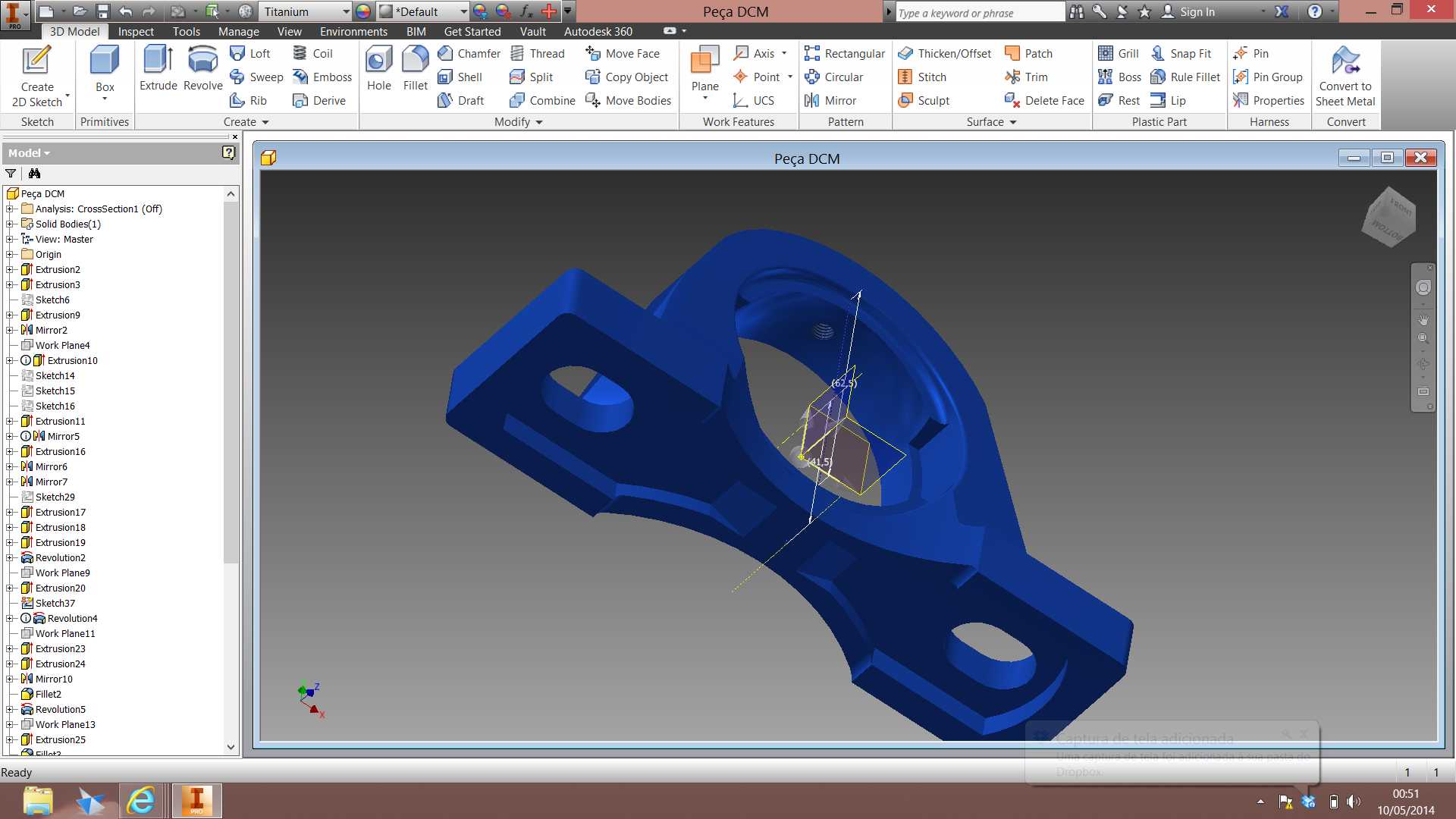

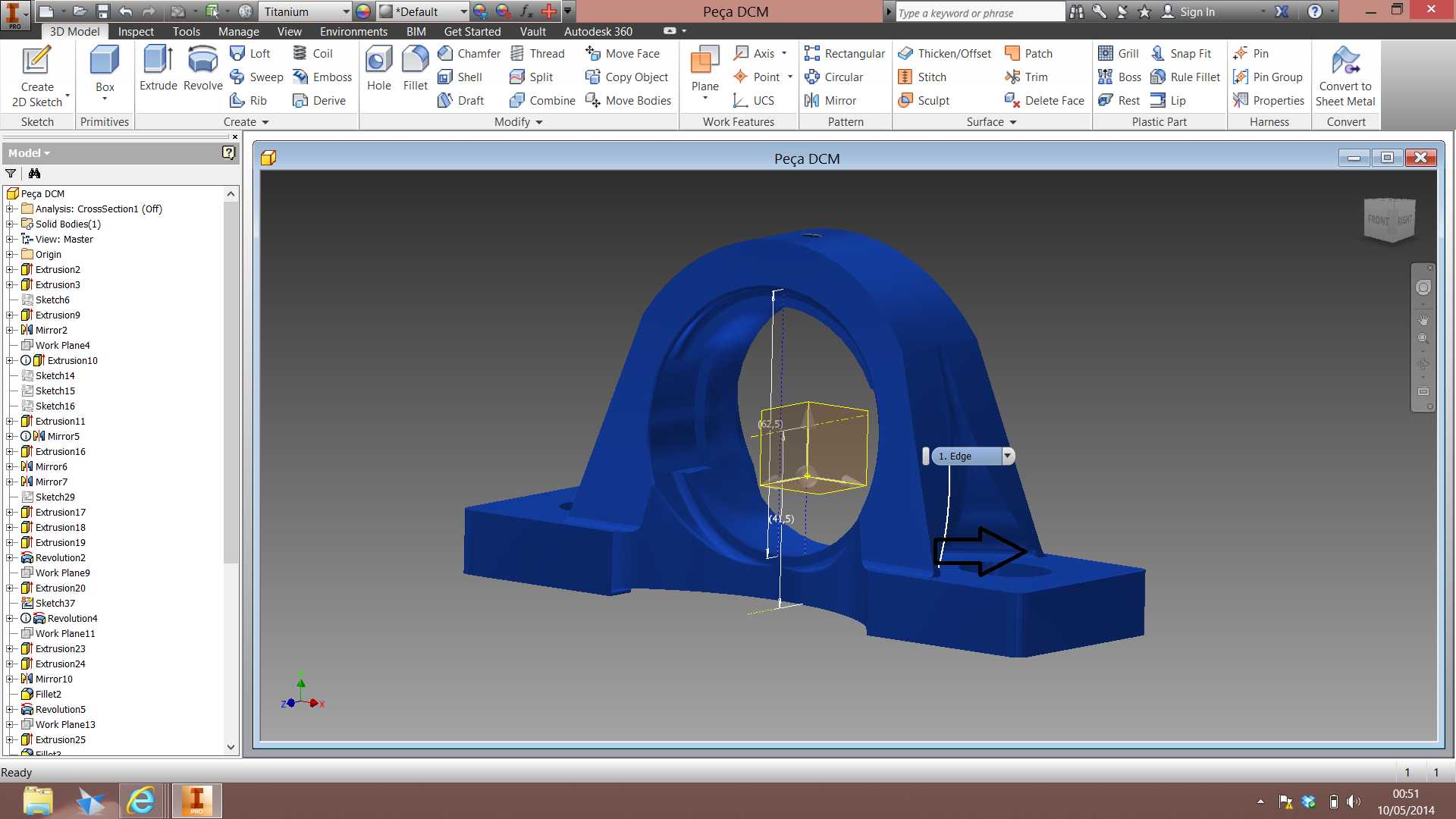

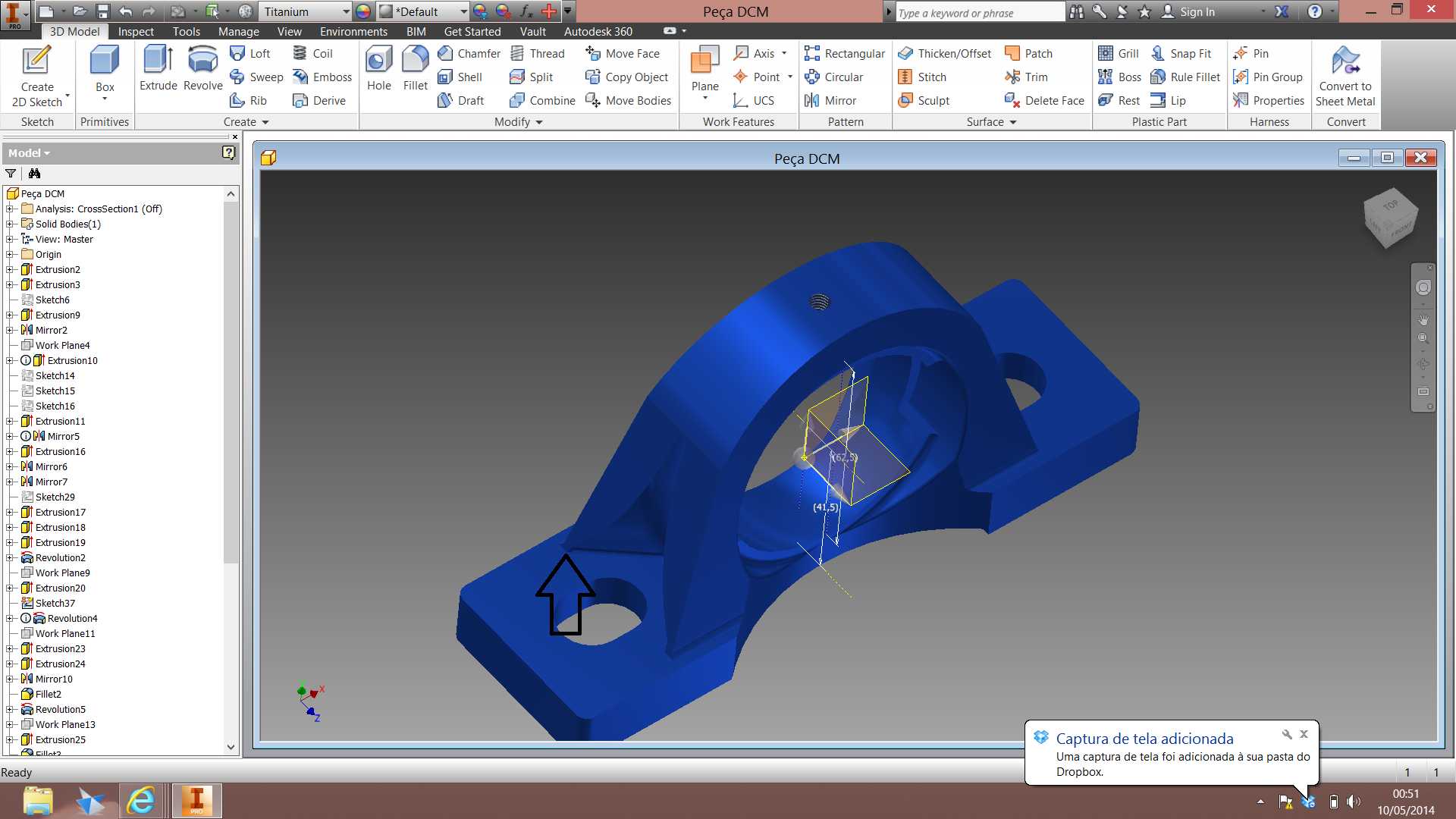

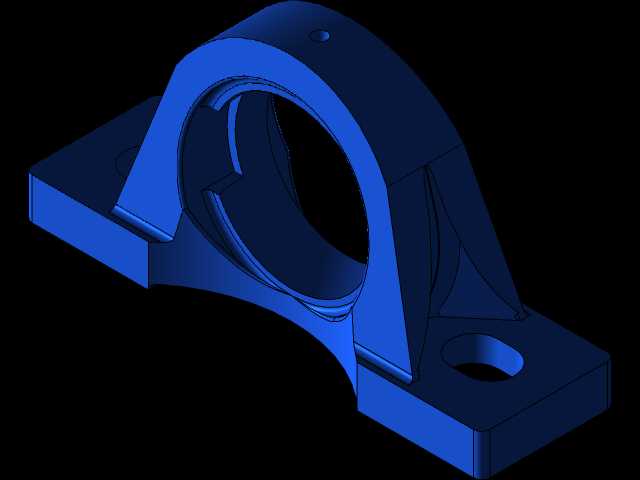

　　三维结构表达时，可将支座与轴承拆分为装配关系，便于展示内圈、外圈、球面接触区、密封盖和注油位置。外形尺寸方面，应重点标注轴承内径对应的轴径范围、中心高、底座总长、安装孔间距、安装孔直径、座体总宽和总高；这些参数决定它能否进入既有设备空间。对于干涉检查，还要关注轴端台阶、挡圈、带轮轮毂与轴承内圈端面的距离，以及密封盖外侧是否与护罩或机架梁发生摩擦。

　　该类零件结构不复杂，但工程细节集中在配合、调心和安装边界上。建模若只做出外观轮廓，难以支撑选型和装配；完整表达球面承窝、底座孔、加强过渡、润滑点和轴承内部层次后，才能用于设备布局校核、维护演示以及轻型传动系统的轴承支撑设计。
