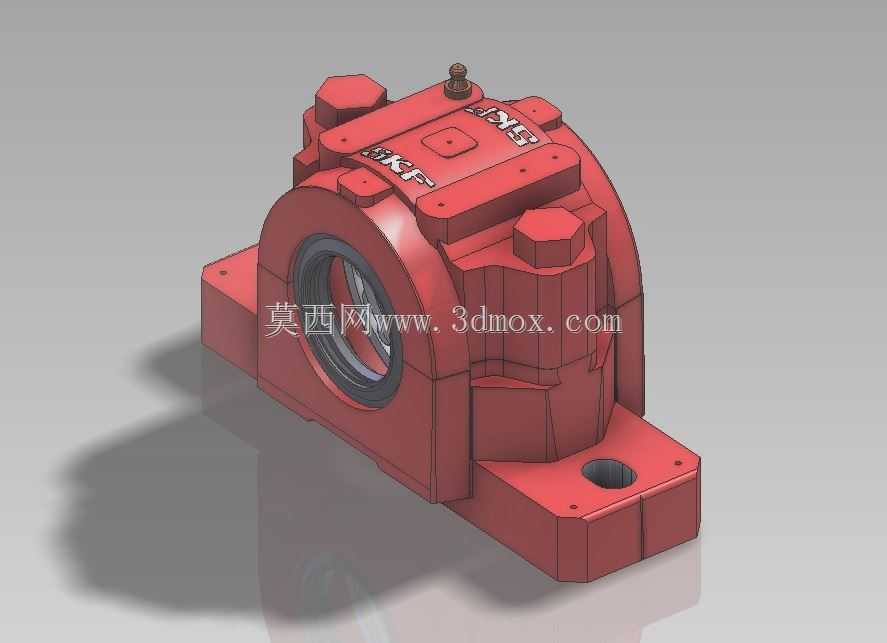

SKF SNL系列剖分式轴承座三维结构

　　在带式输送机、矿山破碎设备、大型风机、工业泵组这类长轴系传动场景中，轴系的支撑部件直接决定整套设备的运行稳定性与维护效率，SNL系列剖分式轴承座正是针对这类重载、长周期运行工况开发的支撑部件。不同于整体式轴承座需要沿轴端轴向拆装的限制，这类剖分式结构的轴承座采用上下座体分合设计，当轴系上已经装配好联轴器、带轮或者其他轴上零件时，无需拆卸轴端部件即可完成轴承的更换与维护，大幅降低产线停机检修的时间成本，尤其适合冶金、建材、港口这类连续作业、停机损失较高的生产场景。从结构设计逻辑来看，这款轴承座的底座采用一体式铸造安装底板，底板上设置两个对称的长圆形安装螺栓孔，长圆孔的设计可以补偿安装过程中底座与机架之间的位置偏差，

　　降低安装时的对中精度要求，同时在设备运行产生热胀冷缩时，允许轴承座沿轴向产生微小位移，避免轴系因热变形产生附加内应力。上下座体的结合面采用精密加工的平面配合，配合面处设置定位销孔，保证上下座体装配时的同轴度，避免合盖后出现轴承孔错位导致的轴承偏磨问题；结合面周边均匀布置高强度连接螺栓，螺栓预紧后可以保证座体的整体刚度，承受径向载荷与一定的轴向载荷时不会出现结合面开缝的情况。座体顶部设置注油嘴安装位，可直接连接润滑管路，实现运行过程中的在线补脂，无需停机开盖即可完成轴承润滑维护，适配连续运行的设备工况。座体两侧的轴承孔位置设置密封件安装槽，可配套毡圈密封、唇形密封或者迷宫式密封，根据不同的工况环境选择对应的密封形式，在粉尘较大的矿山、

　　建材场景可选用迷宫密封阻挡粉尘进入轴承腔，在有喷淋、潮湿的工况可选用双唇密封阻挡水汽侵入，延长轴承的使用寿命。从安装边界来看，这类轴承座的中心高、安装孔距、轴承孔直径都遵循标准化的尺寸系列，同型号的产品可以实现不同厂商之间的互换，设备选型时无需重新设计安装机架，直接替换原有同规格轴承座即可完成升级或者维修。座体的轴承腔尺寸适配对应规格的调心球轴承或者调心滚子轴承，这类调心轴承可以补偿轴系运行过程中产生的少量挠曲变形，避免轴的弯曲变形导致轴承局部过载，适配长轴、多支撑点的轴系布局。在三维建模过程中，需要重点关注上下座体结合面的配合公差、安装孔的位置度、轴承孔的圆柱度这些关键形位公差，建模时需要预留出密封件的安装间隙、

　　螺栓装配的操作空间，避免实际装配时出现干涉问题。同时座体的加强筋布局需要对应载荷传递路径，从轴承孔位置向底座安装面方向布置辐射状加强筋，保证重载工况下座体不会出现过大的变形，维持轴承孔的圆度，保障轴承的运行精度。这类轴承座在实际应用中通常成对使用，分别支撑轴的两端，安装时需要保证两个轴承座的同轴度，避免轴系产生附加弯矩；对于长轴系的应用场景，通常将其中一端的轴承座设置为固定端，另一端设置为游动端，允许轴在温度变化时产生轴向伸缩，避免热应力导致的轴承损坏。
