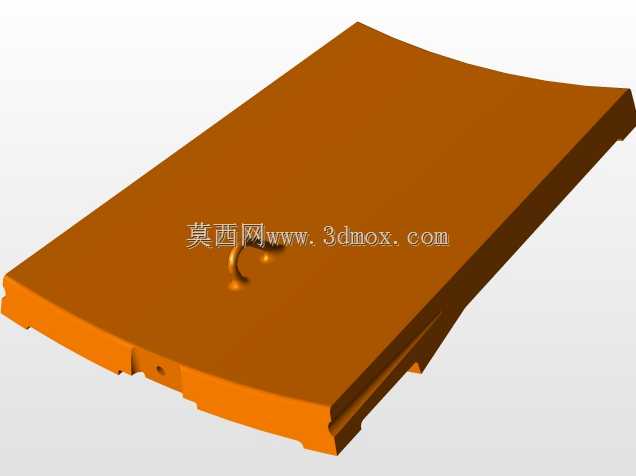

传感器配套上凹弧形安装盖板结构

　　这款上凹结构件是传感器配套安装体系里的防护适配构件，主要应用在工业传感检测场景的外露传感单元防护安装环节，常见于自动化产线的位置检测、物料到位传感、设备运行状态监测等工位，用来覆盖传感模块的上部区域，既可以阻挡生产过程中飞溅的切屑、粉尘、切削液等杂物直接接触传感核心元件，也能通过自身的弧形曲面结构引导杂物滑落，避免杂物在安装面堆积影响传感检测精度。

　　从结构设计逻辑来看，构件整体采用带弧度的上凹曲面造型，曲面弧度匹配对应安装基座的外轮廓曲率，安装后可以和基座侧面形成连续顺滑的过渡面，不存在突兀的直角凸起，能够减少生产现场线缆、移动工装剐蹭卡滞的概率。构件边缘设置了阶梯式的搭接止口，安装时止口可以嵌入基座对应的卡槽内，不需要额外打胶就能实现初步定位，配合边缘预留的沉头安装孔，锁紧后构件和基座之间的贴合缝隙可以控制在0.2mm以内，能够有效阻挡细小粉尘从拼接缝隙进入传感安装腔。

　　构件中部设置的小型凸柱结构是定位限位结构，安装时凸柱可以卡入基座对应的定位孔内，抵消安装过程中螺丝锁紧带来的构件偏移，保证构件上预留的传感检测窗口和内部传感元件的检测端面完全对齐，不会因为安装错位遮挡检测光路或者感应面。曲面的凹陷深度经过适配性设计，既保证了足够的防护遮挡范围，又不会因为凹陷过深导致检测信号被构件本身遮挡，凹陷区域的曲面过渡圆角统一采用R3-R5的工艺圆角，既方便注塑或者机加工过程中的脱模、走刀，也能避免应力集中导致的构件受外力冲击开裂。

　　从安装边界尺寸来看，构件整体长宽尺寸匹配对应传感器基座的上部安装面尺寸，边缘伸出基座的宽度控制在5mm以内，不会占用过多的设备安装空间，适合在空间紧凑的自动化设备内部安装使用。构件的壁厚采用均匀化设计，整体壁厚保持在2.5mm左右，既保证了足够的结构强度，在受到常规的外力磕碰时不会发生变形破损，也不会因为壁厚过大导致材料浪费、构件整体重量增加。安装孔的位置采用对称式布局，两个安装孔分别位于构件长度方向的两端，锁紧后受力均匀，长期使用不会因为单侧受力出现翘边变形的问题。

　　在实际应用场景中，这类上凹盖板常配套用于光电传感器、接近传感器的外置安装防护，尤其是在机床加工、物料输送、包装分拣这类杂物较多、工况相对复杂的场景，盖板的弧形上凹结构可以让掉落的切屑、包装碎屑、灰尘等顺着曲面自然滑落，不会在传感检测面积攒，能够大幅降低传感器因为杂物遮挡出现的误触发、检测失灵等问题，减少设备运维过程中传感单元的清洁频次。设计过程中也充分考虑了不同安装场景的适配性，构件的安装孔采用长圆孔微调设计，安装时可以根据实际装配误差在±1mm的范围内调整安装位置，降低了配套基座的加工精度要求，提升了构件的通用适配能力。构件底部和基座接触的面设置了0.1mm的浅凹槽，用来粘贴薄型密封泡棉，进一步提升拼接位置的密封防护等级，在有切削液喷淋、水雾较大的加工场景中，也能有效阻挡液体渗入传感腔内部，保护内部电子元件不受潮、不被腐蚀。
