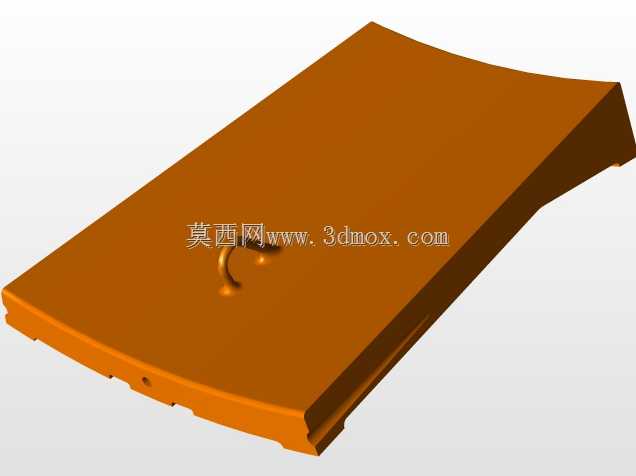

仪器仪表用中凹型曲面安装结构件

　　在工业现场的仪器仪表布设场景里，这类中凹结构件常作为传感单元的配套安装载体使用，尤其适配需要贴合弧形安装基面的检测点位，比如管道外壁的温感、压感单元固定，或是曲面设备外壳上的传感模块内嵌安装，能避免传统平面安装件与基面贴合不严导致的检测偏移、固定松动问题。从实际使用需求出发，这类构件的核心功能是为传感元件提供稳定的安装依托，同时通过自身的曲面造型匹配安装基面的弧度，减少安装时的额外垫片调整工序，降低现场装配的复杂度。

　　设计层面上，首先要考量的是安装贴合度，构件的外弧面曲率需要和常见的工业管道、弧形设备壳体曲率做适配，内凹的结构一方面是为了给传感元件的接线端、感应端头预留容纳空间，避免安装时挤压元件引脚造成损坏，另一方面中凹的造型也能形成一定的定位限位作用，防止传感模块在长期振动工况下出现横向滑移。构件边缘做了阶梯式的止口设计，安装时可以卡入基面的预留槽位，配合侧面的小孔位完成螺丝固定，不需要额外设计定位工装，现场装配时直接对准槽位推入即可完成初定位，再拧紧紧固件就能完成固定，能大幅缩短现场安装的耗时。

　　从安装边界来看，这类构件的整体厚度控制在适配常规传感模块的安装高度范围内，不会因为构件本身过厚导致传感单元的感应面距离检测点位过远，影响检测精度；边缘的倒角处理既可以避免安装时划伤操作人员，也能减少构件与基面安装槽之间的装配干涉，即使槽位加工存在小幅公差，也能顺利完成装配。构件表面的小凸柱结构是为了配合传感模块的定位孔设计，安装时传感模块的孔位对准凸柱放置，就能保证感应面的朝向完全符合检测要求，不会出现装偏导致的检测角度偏差。

　　在长期使用的工况下，这类结构件需要兼顾一定的结构强度与形变余量，曲面的造型本身比平面结构具备更好的抗形变能力，在设备运行产生的振动、温度变化带来的热胀冷缩影响下，不会轻易出现翘曲变形，保证传感单元的安装位置始终处于设计要求的范围内。针对不同的安装基面曲率，这类中凹构件可以通过调整弧面参数适配不同管径的管道、不同弧度的设备外壳，不需要大幅改动整体的安装固定结构，具备较好的通用性，能减少同类场景下的重复设计工作量。

　　实际选型应用时，需要先确认安装基面的曲率参数，匹配构件的外弧面曲率，保证贴合面的间隙控制在允许范围内，避免间隙过大导致固定不稳；同时要确认内凹空间的尺寸是否适配所选用的传感单元外形尺寸，保证元件能完全容纳在内凹区域内，不会出现外凸导致的防护盖无法装配的问题。构件上的固定孔位间距是按照行业通用的安装孔距设计的，能适配多数常规传感模块的安装尺寸，不需要额外对安装基面进行二次打孔加工，降低现场施工的改造量。
