壁炉用环形铸造炉罩支撑结构

　　在民用采暖与商用热加工配套的壁炉设备体系中，这类环形铸造炉罩支撑件是炉膛与外部防护结构衔接的核心受力部件，日常运行中需要同时承接炉罩自身的静载荷、炉膛热形变带来的交变应力，以及日常清洁、维护操作时的附加外力，其结构合理性直接决定壁炉前端防护组件的长期运行稳定性。从实际应用场景来看，该部件多用于嵌入式、独立式铸铁壁炉的前端热风导流区域，安装位置处于炉膛出口与外装饰罩的衔接段，既要保证炉膛内的热辐射不会直接溢出造成外围结构过热，也要配合炉罩的镂空结构实现热风的均匀导流，避免局部热流集中引发的装饰面老化、人员烫伤等问题。

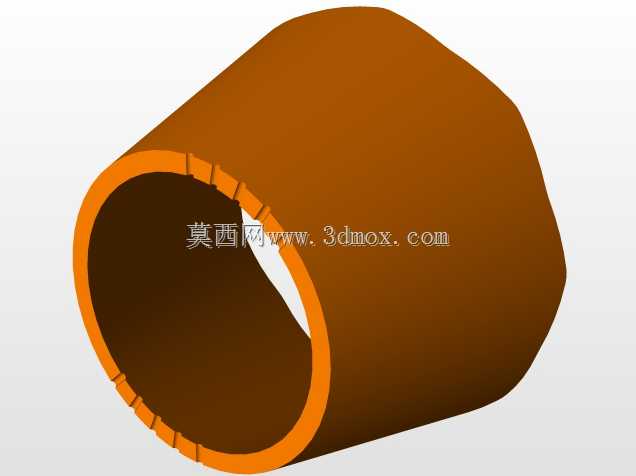

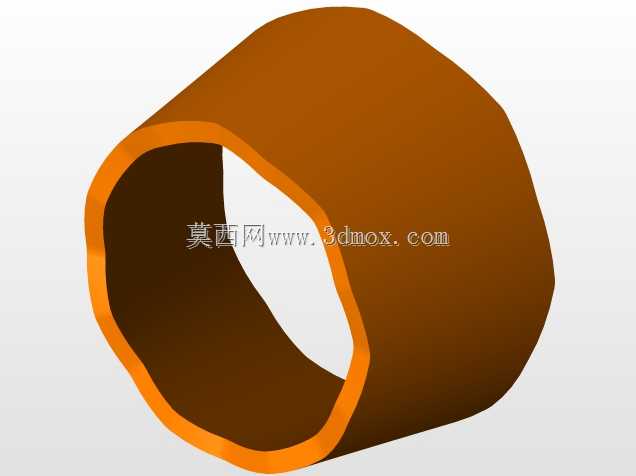

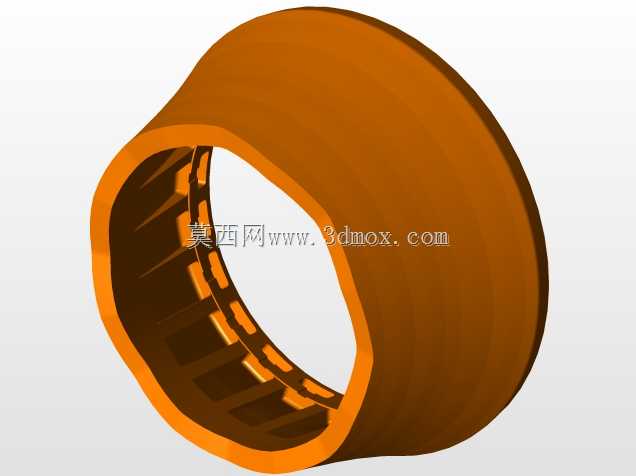

　　从结构设计逻辑来看，该部件采用变截面环形基体设计，外圈为平滑过渡的弧面轮廓，能够和壁炉前端的弧形装饰面完全贴合，不存在装配台阶差，避免长期使用后积灰、积碳难以清理的问题；内圈设置均匀分布的轴向支撑筋，筋条沿环形内壁等距排布，既可以提升整体环形结构的抗形变能力，避免高温下长期受力出现椭圆化形变，也能为内侧的铸造炉罩提供精准的定位卡槽，安装时炉罩的对应卡舌可以直接嵌入筋条间隙，不需要额外设置焊接点位或者紧固件，减少高温下紧固件氧化松脱的风险。设计阶段特意将支撑筋的高度设置为基体壁厚的1.2倍，在保证支撑强度的前提下，尽可能减少结构与高温烟气的接触面积，降低热量向外部安装基体的传导效率，减少外围结构的耐热设计成本。

　　从安装边界尺寸来看，该环形件的外径适配主流600mm至800mm标称直径的家用壁炉炉膛，内圈通径满足热风导流的最小通流面积要求，不会因为支撑结构的存在造成热风出口阻力过大，影响壁炉的采暖热效率；轴向宽度控制在85mm，既可以覆盖炉膛出口到装饰面的安装间隙，也不会过度占用壁炉前端的内部空间，给点火装置、观火窗清洁机构预留足够的布置余量。部件的壁厚采用梯度设计，靠近炉膛侧的壁厚略薄于外侧安装边，利用铸造过程中的自然冷却顺序形成内柔外刚的应力适配结构，当炉膛升温出现热膨胀时，内侧薄壁可以通过微小的弹性形变吸收应力，避免外侧安装边因为应力集中出现开裂，这一设计也大幅降低了铸造过程中的冷裂风险，提升成品率。

　　在实际功能实现上，该部件除了基础的支撑定位作用，还承担了热风导流的辅助功能，内圈支撑筋的排布角度经过优化，能够将炉膛内溢出的旋转热流打散为均匀的轴向出风，避免热流集中向上涌动造成壁炉上部台面过热，同时也能减少热流裹挟的烟灰在炉罩内壁的局部沉积，延长炉罩的清洁维护周期。部件的安装边设置了三个均布的隐藏式安装孔，安装时可以从内侧通过螺栓与壁炉的主体框架连接，螺栓头部完全隐藏在结构内侧，不会在外观面露出紧固件痕迹，保证壁炉前端的整体视觉完整性。考虑到长期高温工况下的氧化问题，结构的所有转角处都采用了R3以上的圆角过渡，不存在锐角应力集中点，即使在反复升温降温的热循环工况下，也不会因为应力集中出现早期裂纹，配合铸铁材质的耐热特性，能够满足壁炉全生命周期的使用需求，不需要中途更换支撑结构。
