带护笼工业直爬梯结构设计

　　在工业厂区的罐体侧壁、厂房侧墙、大型设备外立面等需要定期登高作业的场景中，带护笼的直爬梯是应用最广泛的固定式登高设施，这类设施的设计核心是在保障通行效率的同时，最大限度降低高空坠落风险，不需要额外占用过多水平安装空间，适配绝大多数垂直登高的作业需求。

　　从实际使用场景来看，这类爬梯通常安装在需要人员定期抵达的高位操作平台、设备检修口、屋面巡检点旁，区别于斜向楼梯，直爬梯的水平投影面积极小，对于安装空间局促、周边有管线或设备排布的点位，直爬梯的适配性远高于斜梯，尤其是在化工储罐、除尘设备、大型料仓这类圆柱形或窄立面的安装基体上，直爬梯可以直接贴合基体立面固定，不需要额外做大面积的支撑结构，施工和后期维护的成本都更低。

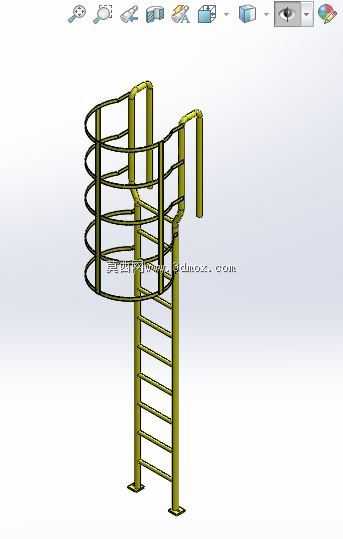

　　这款爬梯的结构分为梯段主体和顶部护笼两个核心部分，梯段采用双侧竖梁作为主承力构件，踏棍等间距排布在双侧竖梁之间，踏棍的表面做了防滑的结构处理，避免人员攀爬时脚底打滑，竖梁的底部设置了带安装孔的固定脚板，安装时可以通过膨胀螺栓或者焊接的方式，将脚板固定在混凝土基础或者钢结构基体上，固定点的排布沿着竖梁高度方向间隔设置，保证梯段和安装基体的连接刚度，避免人员攀爬时梯段出现晃动。

　　护笼部分设置在爬梯的上部区域，从距离地面一定高度的位置开始向上延伸至平台出口处，护笼采用多道环形水平箍圈配合纵向连接筋的结构，环形箍圈的直径满足人员攀爬时的身体活动空间需求，同时又能在人员意外失足时，通过箍圈和纵向筋阻挡身体向外倾倒，起到被动防护的作用，护笼靠近安装基体的一侧和梯段竖梁做刚性连接，整体形成稳定的框架结构，不会因为外力冲击出现变形散架的情况。爬梯的顶部延伸段做了向外的弯折扶手，当人员攀爬至平台出口位置时，可以抓握弯折扶手借力跨上平台，不需要探身寻找支撑点，降低出口位置的坠落风险。

　　设计这类爬梯的时候，首先要明确安装位置的登高高度，根据高度确定护笼的起始安装位置和整体覆盖长度，踏棍的间距需要符合人体工程学要求，间距过大容易造成攀爬时抬腿费力，间距过小则会增加攀爬的步数，降低通行效率，通常踏棍间距控制在300mm左右，适配绝大多数成年人的步幅。竖梁的截面选型需要根据爬梯的总高度核算承重能力，要同时考虑人员攀爬时的动载荷和极端情况下的冲击载荷，保证竖梁不会出现弯曲变形。护笼的箍圈间距同样需要经过安全核算，间距过大无法起到有效防护作用，间距过小则会增加材料成本，还会遮挡攀爬时的视线，通常箍圈的纵向间距控制在700-900mm区间，纵向连接筋的数量不少于5根，沿着箍圈圆周均匀排布，保证任意位置都能起到防护作用。

　　安装边界方面，爬梯的踏棍和安装基体立面之间需要预留足够的脚尖活动空间，避免攀爬时脚尖磕碰基体表面，通常预留间隙不小于150mm，护笼的最外侧和周边障碍物之间需要预留足够的安全间隙，保证人员攀爬时不会被周边的管线、构件剐蹭，爬梯底部距离地面的高度不宜过高，方便人员起步攀爬，顶部出口位置需要和平台面做平顺衔接，护笼在出口位置做开口处理，方便人员顺利进出平台，同时开口位置不能出现尖锐的边角，避免剐蹭衣物或者划伤人员。

　　从结构细节来看，所有的构件连接位置都做了满焊处理，焊接后打磨掉焊渣和尖锐毛刺，整体做防腐防锈的表面处理，适配户外或者潮湿车间的使用环境，延长设施的使用寿命，踏棍和竖梁的连接位置做了加强处理，避免长期踩踏后踏棍出现松动脱落的情况，底部的固定脚板面积足够大，能够将竖梁传递的载荷均匀分散到安装基础上，避免基础局部受压出现破损。这类爬梯不需要复杂的维护，日常巡检只需要检查固定螺栓是否松动、焊接位置是否出现开裂、构件是否出现锈蚀变形即可，能够长期稳定承担登高通行的功能，是工业场景中非常实用的固定式登高设施。
