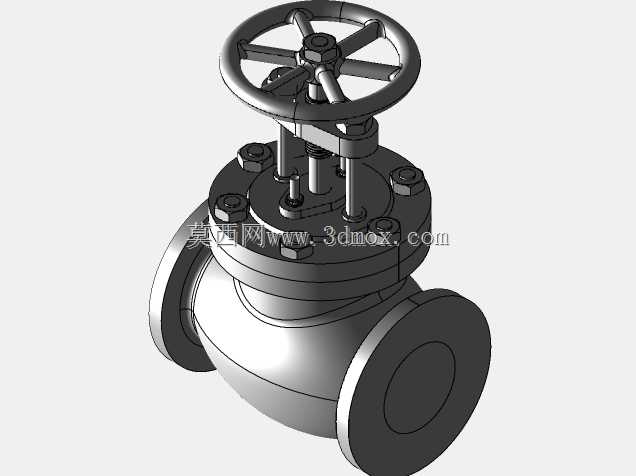

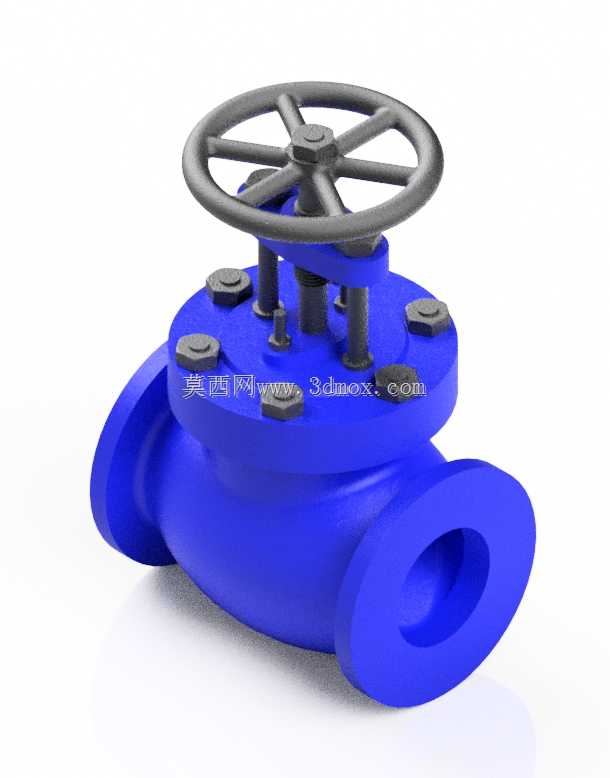

法兰连接手动截止式调节阀结构

　　这款手动操作的法兰连接截止类阀件，在工业流体输送管路系统中承担着介质通断、流量调节的核心作用，常见应用场景覆盖石化工艺管线、市政给排水主管网、工业循环水系统、蒸汽输送支路、暖通空调冷热水管路等场景，区别于球阀的全通径快速启闭特性，这类阀件的调节精度更高，在需要对管路流量做线性调控的工位适配性更强，同时密封副的抗冲蚀表现更优，适合长期在带压差的工况下做节流作业。从结构设计逻辑来看，整体采用下进上出的流道布局，阀体为一体式铸造成型的S形流道，这种流道设计能够让介质在阀腔内的流动路径更平缓，减少直角转向带来的局部压损，同时避免介质直接高速冲刷密封面，延长密封副的使用寿命。顶部的手轮采用轮辐式结构，五根辐条均匀分布，操作时受力均匀，

　　即使在较高压差下，操作人员也能通过手轮获得足够的操作力矩，无需额外加装助力结构即可完成启闭动作，手轮与阀杆之间通过四方榫接结构传递扭矩，配合顶部的锁紧螺母固定，避免长期操作出现松脱移位。阀盖部分通过周向均匀布置的六角螺栓与阀体法兰面连接，两者之间加装密封垫片实现静密封，这种螺栓连接的结构方便后期拆解维护，更换内部密封件或者阀瓣组件时无需整体切割管路，只需要松开连接螺栓即可将阀盖连同上部操作组件整体取出。阀杆采用梯形螺纹传动，螺纹副设置在阀盖上部的填料函区域，不直接与管路内的介质接触，能够避免介质中的杂质磨损螺纹，同时填料函内的密封填料通过压盖压紧，实现阀杆往复动作时的动密封，防止介质沿阀杆间隙外漏。两侧的连接法兰为标准凸面法兰结构，法兰端面的密封面为凸台式，能够与管路侧的法兰垫片形成可靠的面压密封，法兰上的螺栓孔为均匀分布的通孔，适配对应压力等级的标准法兰紧固件，安装时只需要对齐法兰孔位，穿入螺栓按对角顺序拧紧即可完成固定，安装边界与同压力等级、同通径的标准法兰管路完全兼容，无需额外做管路变径或者定制转接件。阀瓣为整体式锥面密封结构，密封面堆焊硬质合金层，在关闭状态下，阀瓣锥面与阀座的锥面紧密贴合，形成线性密封带，相比平面密封，这种锥面结构在关闭时能够产生更大的密封比压，即使介质中含有少量固体颗粒杂质，也能保证可靠的密封性能，不会出现内漏问题。阀瓣与阀杆之间采用活动连接结构，阀瓣能够在小范围内自适应偏转，自动对齐阀座密封面，

　　避免因为阀杆安装同轴度误差导致密封面偏磨，这种自适应结构也能降低零件加工的精度要求，减少生产制造成本。从安装适配性来看，这款阀件的安装方向有明确要求，必须保证介质从阀瓣下方进入、上方流出，也就是低进高出，这样在阀门关闭状态下，阀杆填料函区域不承受管路压力，能够延长填料的使用寿命，同时开启时的操作力矩更小。整体外形的安装长度、法兰外径、螺栓孔中心距、手轮操作高度都符合对应通径截止阀的行业通用尺寸规范，能够直接替换同参数的老旧阀件，无需对现有管路做改造，在设备技改、管线维护更换时的适配性极强。在实际工况使用中，这类阀件不适合做长期全开状态下的截流使用，长期全开时介质会持续冲刷密封面，导致密封面出现冲蚀沟槽，后期关闭时会出现内漏，

　　正确的使用方式是在需要调节流量的工位，根据实际流量需求调整阀瓣的开启高度，通过改变阀瓣与阀座之间的流通截面积来控制介质流量，在需要完全截断介质时将手轮拧紧至密封面完全贴合即可。手轮的操作方向遵循通用规范，顺时针旋转为关闭，逆时针旋转为开启，操作人员无需额外培训即可上手操作，阀杆上部可以加装开度指示标识，方便直观判断当前阀门的开启程度，便于工艺参数的调整。阀体的流道内壁做了圆弧过渡处理，没有明显的锐角或者凸起结构，能够减少介质在阀腔内的涡流损失，降低管路系统的整体压损，同时避免杂质在阀腔内沉积，尤其适合输送带有少量悬浮颗粒的介质工况，不会出现阀腔积渣导致阀门卡涩的问题。连接螺栓采用标准外六角螺栓，通用的紧固工具即可完成拆装作业，现场维护时不需要配备专用工具，降低了运维的工具成本。
