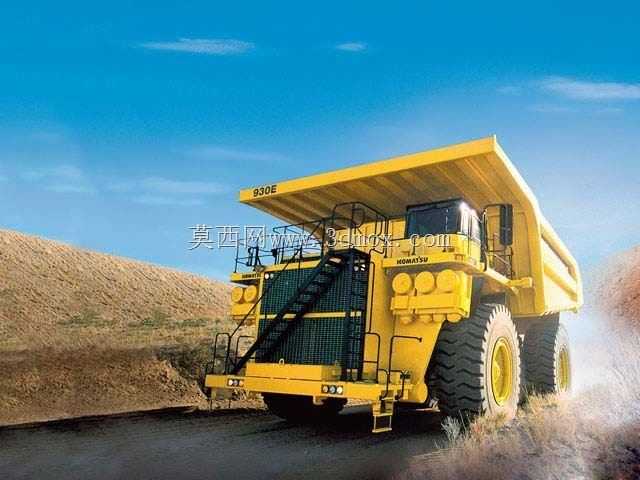

小松930E矿用重型自卸卡车三维结构

　　在露天矿山开采、大型水利工程土石方转运、露天煤矿剥采作业场景中，这类大吨位矿用自卸车承担着核心的物料转运职能，和常规公路自卸车不同，矿用自卸车的作业场景集中在非铺装的矿区作业面，路面起伏大、坡道占比高、作业环境粉尘浓度大，同时需要匹配单斗挖掘机、大型装载机的装载节奏，单趟载重量往往能达到数百吨级，对设备的结构强度、动力匹配、承载能力都有极高的要求。这款小松930E矿卡的三维结构还原，首先从整车的承载架构入手，车架部分采用了高强度合金箱型焊接结构，纵梁的截面尺寸沿着载荷分布路径做了渐变设计，在驾驶室下方、举升缸安装座、后桥连接位置这些应力集中区域，额外增加了加强筋板和加厚衬板，避免长期重载交变载荷下出现结构疲劳开裂。

　　货厢部分采用了耐磨钢板拼接的V型底板设计，前部和驾驶室之间预留了足够的安全防护间隙，货厢前缘的挡料板高度匹配电铲的卸料高度，减少装载过程中物料撒落到驾驶室顶部的概率，货厢尾部的铰接点位置做了耐磨衬套的结构预留，举升过程中绕铰接点旋转的角度经过反复校核，保证卸料时物料能顺畅滑落，不会出现卡料或者货厢与车架干涉的情况。走行部分的设计充分考虑了矿区的恶劣路况，采用了大直径的工程专用越野轮胎，双胎并装的后桥配置，悬挂系统采用了油气悬挂结构，相比传统的钢板弹簧，油气悬挂可以更好地吸收路面冲击载荷，在重载通过颠簸路面时，既能保证车架的受力均匀，也能提升驾驶位置的平顺性，减少驾驶员的长期作业疲劳。动力舱的布置在车辆前部的两侧区域，

　　留出了中部的检修通道，散热模块的安装位置预留了足够的通风间隙，保证大马力柴油机在高负荷作业时的散热效率，进气管路采用了高位进气设计，进气口位置高出驾驶室顶部，减少矿区作业时地面扬尘进入发动机气缸，延长动力系统的保养周期。驾驶室的安装位置做了减震胶垫的结构设计，驾驶室内的操作视野经过优化，前挡风玻璃的倾角和侧窗的覆盖范围，能让驾驶员清晰观察到前方作业面、两侧轮胎位置以及后方的卸载区域，减少作业过程中的视觉盲区。爬梯和扶手的布置沿着车身侧面的轮廓走线，每一级踏步的间距和防滑结构都符合矿区作业的安全规范，操作人员上下车时可以全程保持三点支撑，避免滑倒跌落。整车的外形尺寸在建模时严格参考了实车的安装边界，

　　整车宽度控制在矿区作业道路的通行限界以内，转弯半径的参数匹配常见矿区作业面的通道宽度，保证车辆在装载点、卸载点之间的会车、掉头操作可以顺畅完成。举升系统的双级液压缸布置在货厢前部两侧，举升力的作用点经过载荷计算，保证重载举升时的稳定性，不会出现货厢偏载侧翻的风险，液压管路的走向沿着车架内侧的走线槽布置，避开了运动部件的干涉区域，同时预留了管路固定和检修的操作空间。在建模过程中，对各个连接部位的装配关系做了精准还原，比如后桥与车架的连接销轴位置、转向系统的拉杆布置、制动系统的管路走向，都和实车的装配逻辑保持一致，既可以用于矿山设备的操作培训课件制作，也能为矿用车辆的结构改进、配件设计提供直观的三维参考，帮助结构设计人员快速理解大吨位矿卡的载荷传递路径和各系统的布局逻辑，在做同类设备的改型设计时，可以参考成熟的结构布置方案，减少设计阶段的校核工作量，规避结构干涉、强度不足等常见的设计问题。
