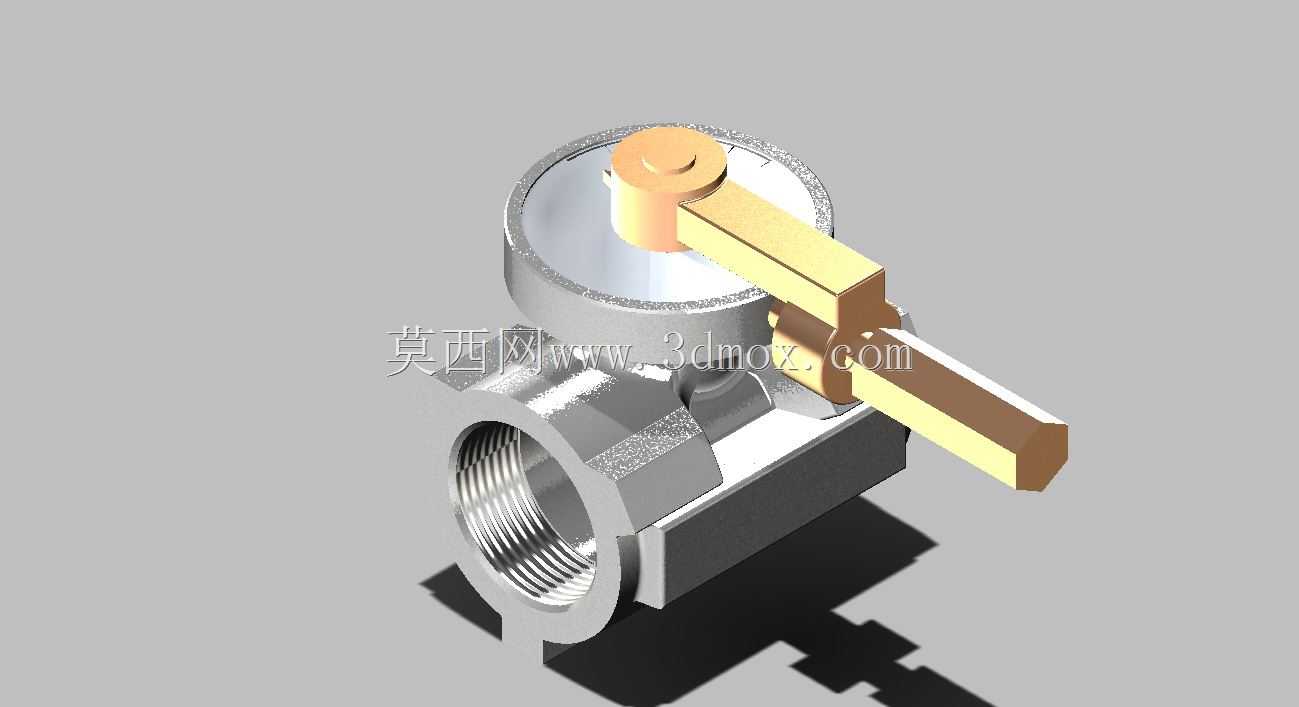

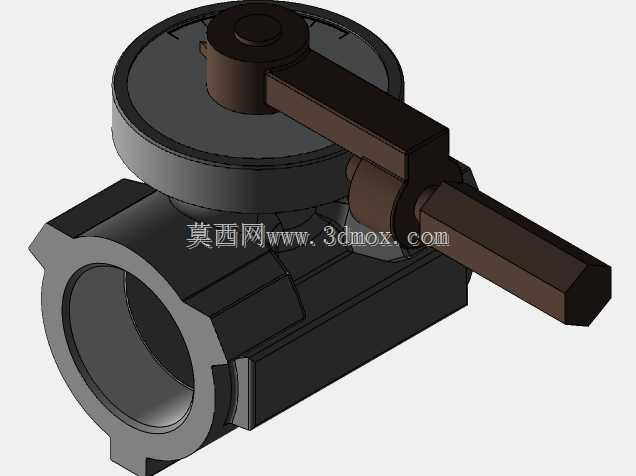

一英寸NPT内螺纹蝶形空气控制阀结构

　　在中小口径压缩空气、惰性气体输送管路的通断控制场景里，这类一英寸NPT螺纹连接的蝶形空气阀是非常常见的管路控制元件，常被布置在车间气动主管路分支、小型气动设备进气端、实验室气路终端这类不需要大扭矩驱动、对安装空间有一定限制的位置，相比同通径的球阀，它的启闭行程更短，手柄转动90度即可完成全开全关动作，日常操作的反馈感更直接，也更容易通过手柄位置直观判断管路的通断状态，避免误操作。

　　从结构设计来看，这款阀采用金属阀体搭配偏心蝶板的结构，阀体两端直接加工NPT内锥螺纹，不需要额外配置法兰转接件，安装时只需要在管螺纹处缠绕合适厚度的聚四氟乙烯密封带，直接拧入对应外螺纹的管路接头即可，安装边界非常紧凑，阀体本身的轴向长度比同通径球阀短近三分之一，在空间局促的设备内部气路布置时，能有效减少管路走向的弯折次数，降低气路的压力损失。阀杆与阀体之间采用填料密封结构，不需要额外配置密封件更换工装，日常维护时只需要压紧填料压盖即可消除阀杆处的微量泄漏，适合长期在0-1.0MPa的常规气体压力工况下使用，工作介质温度覆盖常规车间环境的-10℃到80℃区间，完全满足普通工业气路的使用需求。

　　手柄部分采用加长杠杆式设计，操作力臂经过优化，即使管路内带压状态下，操作人员不需要借助额外扳手，徒手即可完成启闭动作，手柄末端做了倒角防滑处理，表面没有多余的装饰结构，完全围绕操作实用性设计。蝶板的密封面采用软质密封材质，关闭时能实现零泄漏，对于空气这类渗透性较强的介质，密封可靠性比金属硬密封结构更有优势，同时蝶板的流通截面经过流线型修整，全开状态下的流阻系数仅为0.2左右，气体通过时不会产生明显的节流噪声，也不会因为局部涡流导致管路出现异常振动。

　　建模过程中需要重点关注几个配合尺寸的公差匹配：首先是NPT螺纹的锥度参数必须严格符合美制管螺纹标准，牙型角60度，锥度1:16，安装时的有效啮合牙数要控制在4-5牙，既保证连接强度，也避免拧入过深导致阀体螺纹端开裂；其次是阀杆与蝶板的连接销位置，要保证蝶板在全开位置时与管路轴线完全平行，全关位置时密封面与阀座完全贴合，不能出现偏磨导致的密封失效；另外手柄与阀杆的连接采用扁方定位，装配时要保证手柄在水平位置时阀门全开，垂直位置时阀门全关，符合一线操作人员的操作习惯，不需要额外做标识就能快速判断阀门状态。

　　这类阀门在实际选型时，除了关注通径和连接螺纹规格，还要注意阀体的材质适配性，常规压铸铝合金阀体适合普通压缩空气、氮气等惰性气体工况，如果是有弱腐蚀性的气体介质，需要更换为不锈钢阀体版本，但安装尺寸和操作结构完全通用，不需要重新调整管路布局。在三维装配设计时，要预留出手柄转动的空间，手柄转动半径范围内不能布置其他管路或电气元件，避免操作时出现干涉，同时阀体两端的管路要做可靠固定，避免长期操作手柄的扭矩导致管路接头松动漏气。
