伺服电机专用固定安装折弯支架结构

　　在自动化产线的小型执行机构搭建、桌面级机械臂关节装配、智能装备末端执行器固定这类场景里，伺服电机的安装定位精度直接决定整套机构的运行稳定性，很多现场调试时出现的电机抖动、传动同轴度偏差、运行异响问题，追根溯源往往是安装支架的刚性不足或者安装孔位匹配度差导致的。这款支架就是针对小规格伺服电机的侧装、吊装固定需求设计的，整体采用折弯钣金成型工艺，没有多余的拼接焊缝，从结构根源上减少了装配累积误差，也避免了焊接变形带来的安装面平面度超差问题。

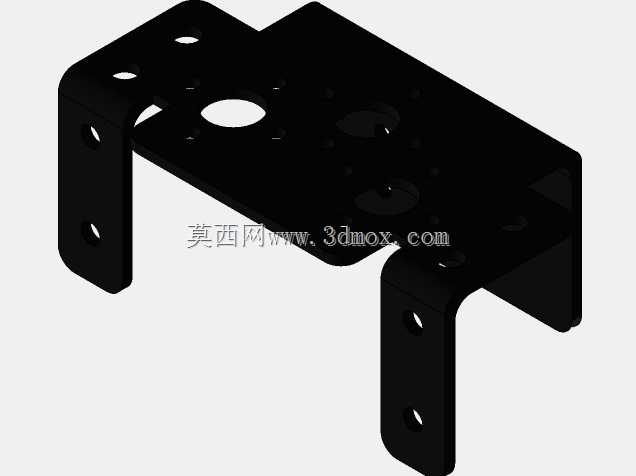

　　从实际安装边界来看，支架顶部的安装板预留了中心大过孔，刚好可以容纳伺服电机的输出轴端或者编码器接线端穿过，周围环绕的多个小孔对应伺服电机端面的标准安装螺孔，不需要额外打孔扩孔就能直接完成电机与支架的锁紧固定，适配市面主流的20kg.cm到40kg.cm扭矩区间的小型伺服电机。两侧向下延伸的折弯支腿上分别开设了两组长圆形安装孔，这种孔型设计的优势非常明显，现场安装时可以根据安装基面的实际孔位偏差做小范围的位置调整，不需要重新配钻基面孔，大幅降低现场装配的返工概率，支腿的折弯高度经过精准核算，刚好给电机本体、接线端子以及配套的传动轮预留出足够的安装空间，不会出现电机本体与安装基面干涉、接线弯折半径过小导致线皮磨损的问题。

　　设计过程中重点考量了支架的刚性表现，折弯边的圆角半径、板材厚度都经过受力校核，当电机满扭矩输出、频繁正反转启停的时候，支架不会出现明显的形变晃动，能够保证电机输出轴的轴线始终保持在设计位置，不会因为支架变形导致传动带跳齿、齿轮啮合侧隙变大这类问题。支架的安装面都做了平面度管控，和电机端面接触的区域没有凸起或者凹陷，锁紧螺丝之后电机端面能够和支架完全贴合，避免出现单边锁紧导致的电机轴偏斜问题。

　　在不同的应用场景里，这款支架可以适配多种安装方式，既可以通过两侧支腿固定在型材机架的立面，实现电机的水平侧装，也可以将支腿固定在设备的水平安装板上，实现电机的向下吊装，甚至可以根据实际布局需求反向安装，让电机输出轴朝上布置，适配不同的传动结构走向。和市面上常见的平板式电机安装片相比，这种带折弯支腿的结构不需要额外搭配支撑柱或者连接角码，单个零件就能完成电机的悬空固定，减少了装配时的零件数量，也减少了多个零件连接带来的累积误差，整体装配效率更高。

　　细节设计上，所有的安装孔边缘都做了去毛刺处理，不会刮伤安装人员的手部，也不会在穿线的时候刮破线缆的绝缘层，折弯处的应力集中区域做了圆弧过渡，长期承受电机运行的振动载荷也不会出现钣金疲劳开裂的问题。对于做小型自动化设备开发、教学实验平台搭建、机器人关节模组装配的结构工程师来说，这款支架可以直接套用在对应的伺服电机安装位上，不需要重新测绘电机尺寸、设计折弯结构、校核安装空间，能够大幅缩短结构设计的周期，也能避免自行设计时容易忽略的安装干涉、刚性不足、孔位不匹配这类常见问题。实际装配的时候，只需要先将伺服电机用螺丝固定在支架顶部的安装板上，再将整体组件通过两侧支腿的长圆孔固定到设备的对应安装位置，调整好电机的轴线位置之后锁紧螺丝即可完成装配，整个过程不需要额外的加工工序，适配性和实用性都能满足常规工业场景的使用要求。
