工业布线用冲孔式电缆桥架结构设计

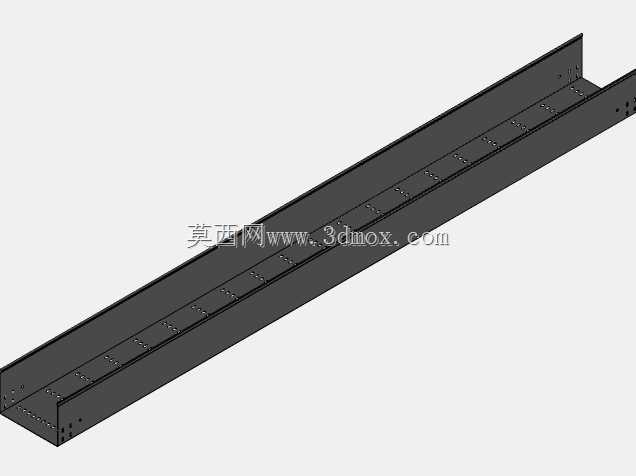

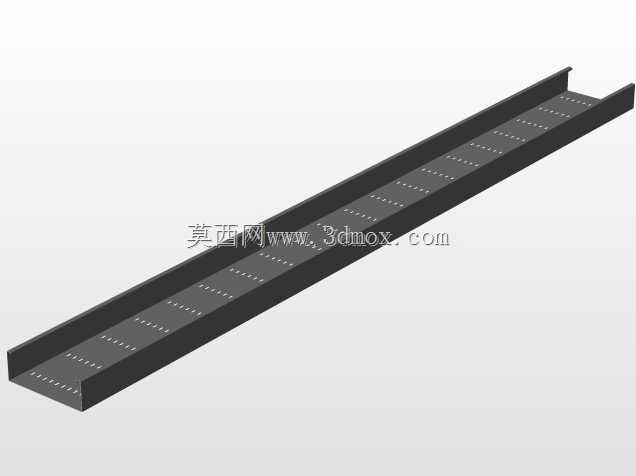

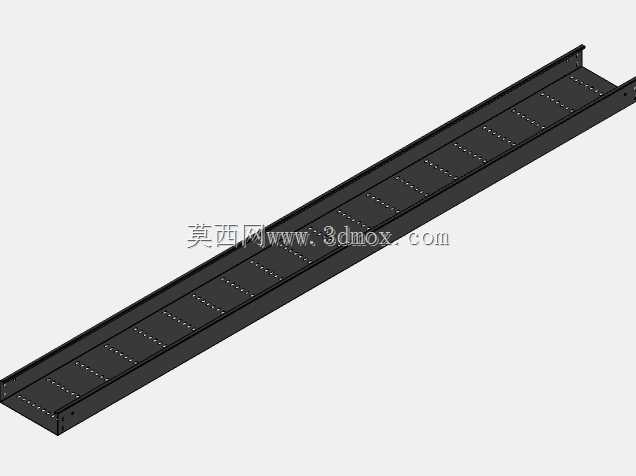

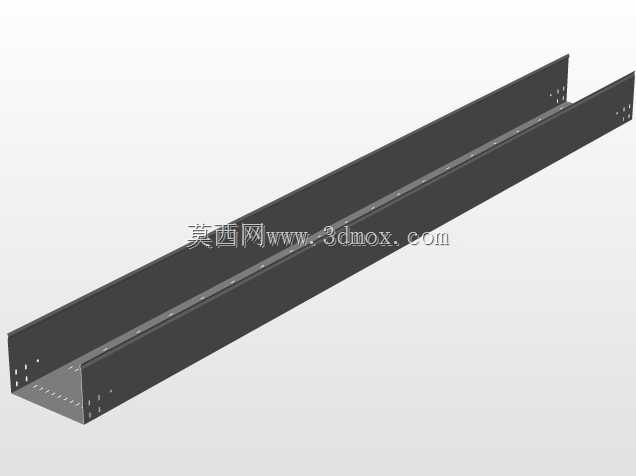

　　在工业厂区配电、数据中心机房布线、大型设备内部线缆排布场景中，线缆的有序敷设与防护是电气系统稳定运行的基础支撑构件，这类槽式走线结构承担着承托线缆、规整路由、防护外力损伤的核心作用，区别于传统封闭式槽盒，冲孔型的槽体结构在兼顾线缆承托能力的同时，能够利用槽底的均匀排布冲孔实现布线过程中的散热需求，避免大载流量线缆长时间运行时热量在封闭槽内积聚，降低线缆绝缘层老化速率。从结构设计逻辑来看，该类桥架采用一体化折弯成型的钣金结构，两侧翻边高度经过载荷校核，能够在标准跨距安装条件下，满足额定均布载荷下的挠度要求，避免槽体中部出现明显下挠变形，槽底的冲孔采用等距阵列排布，孔位间距兼顾了散热通风面积与槽底的结构强度，

　　不会因为开孔过度降低底板的承载能力，同时孔位也可作为线缆扎带的固定点位，方便施工过程中对不同回路、不同电压等级的线缆进行分层分束绑扎固定，减少线缆之间的相互干扰。在安装边界适配方面，该类桥架的侧边预留有标准连接孔位，可通过配套的连接片实现多段桥架的直线拼接，也可适配对应的水平弯头、垂直上下弯通、三通等配件，实现不同走向的布线路由搭建，安装时可采用托臂吊装、靠墙支架固定等多种安装方式，适配不同的现场安装空间条件，槽体的宽度尺寸可根据实际敷设线缆的总截面积进行选型，填充率通常控制在40%到50%区间，预留后续扩容的布线空间。从材质适配角度，该类桥架可采用冷轧钢板经表面镀锌处理，或是采用铝合金、不锈钢材质加工，适配不同的腐蚀环境使用场景，

　　普通室内干燥环境采用镀锌板材质即可满足防锈需求，在化工车间、沿海高盐雾环境则可选用不锈钢或是带防腐涂层的材质，提升构件的使用寿命。实际布线施工过程中，这类冲孔桥架相比全封闭槽盒，施工人员能够直观观察到槽内线缆的排布情况，方便后期运维过程中排查线缆故障，也便于新增线缆时梳理原有路由，避免施工过程中损伤已有线缆，槽体的边缘经过圆角钝化处理，不会在穿线过程中割破线缆的外绝缘层，施工操作的安全性更高。在结构建模过程中，需要重点关注折弯处的工艺缺口设计，避免钣金折弯时出现材料挤皱变形，孔位的边距需要满足钣金加工的最小工艺要求，防止冲孔时出现孔位变形、边缘毛刺过大的问题，拼接孔位的位置公差需要控制在合理范围内，保证多段拼接时的安装顺畅度，

　　不会出现孔位错位无法穿装连接螺栓的问题。这类桥架作为电气布线系统的基础配套构件，其结构合理性直接影响整个布线系统的施工效率与后期运行可靠性，设计过程中需要平衡结构强度、散热性能、加工工艺性、安装便捷性多方面的需求，避免单一追求某一项性能而提升整体的加工与安装成本。
