双铰接耳式安装固定支座结构设计

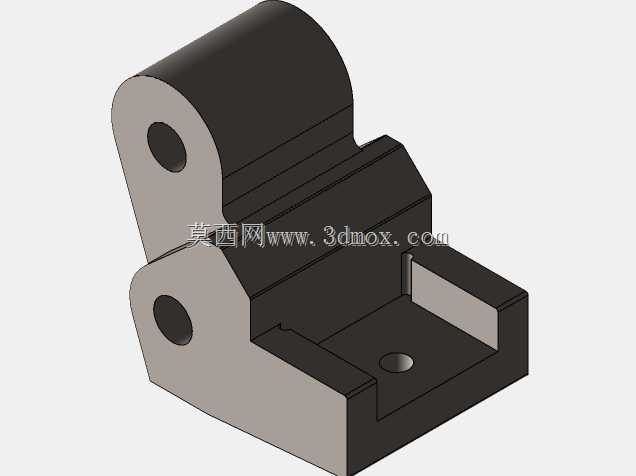

　　这类带双同轴铰接耳的安装支座，在轻工输送线、小型工装夹具、自动化检测工位的摆动机构里应用十分普遍，核心作用是为摆动类执行件提供稳定的回转支撑基准，同时承担部件安装的承载定位功能。从结构形态来看，支座上部为半圆弧包覆式的铰接座体，两个同轴铰接耳板上下排布，耳板上预留等径的销轴安装通孔，孔位同轴度公差控制在IT7级区间，能保证销轴穿装后无卡滞、回转间隙均匀，避免长期摆动工况下出现偏磨导致的销轴窜动问题。下部为带定位槽的方形安装基座，基座顶面设置内凹的卡槽结构，卡槽侧壁做了15度的拔模斜度，既可以在装配时快速嵌入被固定件的定位凸台，减少装配调整时间，也能在承受横向冲击载荷时，通过卡槽侧壁分担剪切力，降低连接螺栓的受力负荷。基座底面为精加工平面，平面度公差控制在0.02mm以内，保证安装时与安装基面完全贴合，不会出现局部悬空导致的支座受力变形。基座中心预留一个沉头安装孔，用于穿装紧固螺栓实现支座与机架的固定，沉孔深度经过精确计算，能保证螺栓头部完全沉入孔内，不会突出基座表面干涉被安装部件的放置。

　　设计过程中首先考虑的是工况载荷匹配，这类支座通常承受的是径向摆动载荷，因此两个铰接耳板的厚度做了差异化设计，靠近基座的下耳板厚度比上耳板厚2mm，因为下耳板更靠近安装基面，承受的弯矩更大，加厚处理可以避免耳板在重载摆动时出现根部断裂的问题。铰接耳板与上部座体、下部基座的衔接位置全部做了R3的圆角过渡，避免直角衔接处的应力集中，在承受交变摆动载荷时，能有效降低应力集中系数，延长支座的疲劳使用寿命。上部半圆弧座体的内径尺寸与常规配套的铰接轴套外径匹配，内壁预留0.1mm的间隙用于填充润滑脂，减少销轴回转时的摩擦阻力，日常维护时可以直接从耳板间隙加注润滑脂，无需拆解整个支座结构。

　　安装边界方面，支座整体宽度方向的尺寸控制在适配40系列铝型材安装槽的区间，基座上的中心安装孔孔位与铝型材中心槽位对齐，既可以安装在铝型材搭建的工装机架上，也可以直接通过螺栓固定在钢板焊接的设备机架上，适配性较强。两个铰接耳的中心距经过优化，既保证了足够的支撑跨距减少销轴的弯曲变形，又不会因为跨距过大导致支座整体占用空间过多，适配小型自动化设备紧凑的安装空间需求。基座侧面的卡槽宽度与常规的20mm宽度的传感器安装支架、小型气动元件安装板匹配，不需要额外加工转接板就可以直接固定相关配套部件，减少装配的零件数量。

　　实际使用场景中，这类支座常作为小型气动摆杆、检测传感器摆动支架、物料挡停机构的回转基座，在输送线的物料分选区，支座固定在输送线侧架上，铰接耳内穿装销轴连接挡停摆杆，气缸驱动摆杆绕销轴回转实现物料的挡停与放行，支座的卡槽结构可以直接固定到位检测传感器，实时检测摆杆的摆动位置，不需要额外设计传感器安装支架，大幅简化了机构的整体结构。在工装夹具领域，这类支座可以作为手动压钳的铰接基座，下部基座固定在夹具底板上，上部铰接耳连接压钳的操作手柄，通过手柄的回转带动压头实现工件的压紧，支座的高强度结构能承受压紧过程中的反作用力，保证压紧过程稳定无晃动。建模过程中所有配合面都预留了合理的加工余量，销轴孔、安装基面、卡槽定位面的尺寸公差都按照常规机加工工艺要求设定，不需要特殊的加工设备就可以完成生产制造，适合批量加工应用。
