多接口集成式排气歧管结构设计

　　该结构为多缸内燃机配套的排气集成管路，核心作用是将各个气缸排出的高温高压废气有序汇集，统一输送至后续排气后处理装置，避免各缸排气产生干涉，同时兼顾安装空间的紧凑性与管路的气流顺畅性。从实际应用场景来看，这类管路多用于小排量直列四缸发动机，覆盖乘用车、小型工程机械动力单元、固定式发电机组动力端等配套场景，安装位置处于发动机缸盖排气侧与三元催化器/排气总管之间，属于发动机进排气系统的核心承压受热部件。

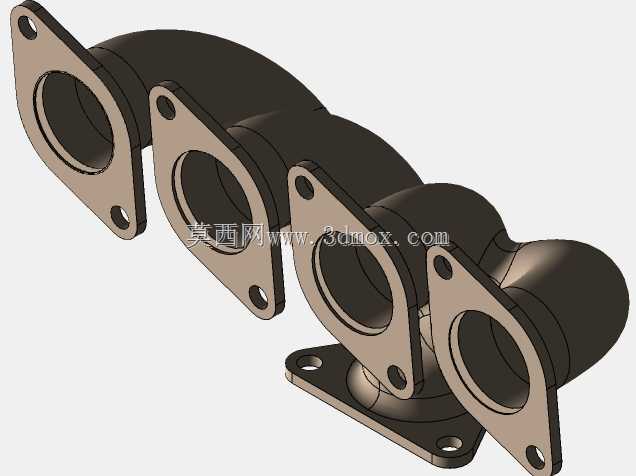

　　设计过程中首先要匹配缸盖排气口的位置度，四个带安装孔的法兰端面分别对应四个气缸的排气出口，每个法兰上的两个安装孔严格对齐缸盖上的螺纹孔位置，保证安装时密封垫片能够完全压紧，避免高温废气泄漏。法兰端面的平面度公差控制在0.05mm以内，安装孔的位置度公差不超过0.1mm，防止安装时出现孔位错位导致的密封失效问题。管路的弯曲走向经过气流仿真优化，每一段支管的曲率半径都经过计算，避免出现直角弯折导致的排气阻力陡增，同时各支管的长度差控制在5%以内，保证各缸排气背压的一致性，减少排气干扰带来的动力损失。

　　从安装边界来看，整个部件的总长度适配常规1.5L-2.0L排量直列四缸发动机的排气侧安装空间，底部额外设置的安装支耳用于连接发动机缸体上的固定支架，抵消发动机运行过程中管路产生的振动，避免长期振动导致的法兰连接松动。管路壁厚根据不同区域的受热情况做差异化设计，法兰连接区域壁厚加厚至5mm，保证连接强度与密封面的刚性，管路中段壁厚控制在3.5mm，在满足耐高温承压要求的前提下尽可能降低部件整体重量。

　　功能特性层面，该结构采用一体铸造成型工艺，支管与法兰之间无焊接接缝，避免了焊接位置在长期高温交变载荷下出现开裂的风险，内壁经过打磨处理降低表面粗糙度，减少废气流动过程中的沿程阻力。每个法兰接口的密封面设计有0.2mm的浅槽，用于嵌入金属密封垫片，提升高温工况下的密封可靠性。管路的走向避让了发动机周边的发电机、起动机、冷却管路等附属部件，安装时不会出现干涉问题，后期维护拆卸时无需拆解周边其他附件，仅需松开法兰连接螺栓与底部固定支耳的螺栓即可完成拆卸更换。

　　设计思路上优先考虑了工况适应性，排气歧管长期工作在600-900℃的高温环境，同时承受排气脉冲带来的交变压力，因此结构上在每个支管与总管的连接位置都做了圆弧过渡，减少应力集中点，避免热疲劳裂纹的产生。四个支管逐步汇入总管的角度经过多轮调整，既保证了气流汇合时的顺畅性，又控制了整体的横向尺寸，不会超出发动机舱的安装边界。底部的固定支耳位置经过模态仿真优化，避开发动机运行时的共振频率区间，防止运行过程中产生异常振动噪音。

　　从实际选型适配角度，该结构的接口尺寸可以直接匹配主流同排量发动机的缸盖排气口规格，无需额外做转接设计，安装孔位的间距、法兰的外形尺寸都经过实机匹配验证，安装后与周边部件的最小间隙保持在10mm以上，满足发动机运行时的热膨胀间隙要求，不会因为热胀冷缩出现部件磕碰的问题。管路内壁的光滑过渡设计也减少了积碳附着的概率，长期使用后不会因为积碳堆积导致管路通径变小、排气阻力上升的问题，有效延长部件的使用寿命。
