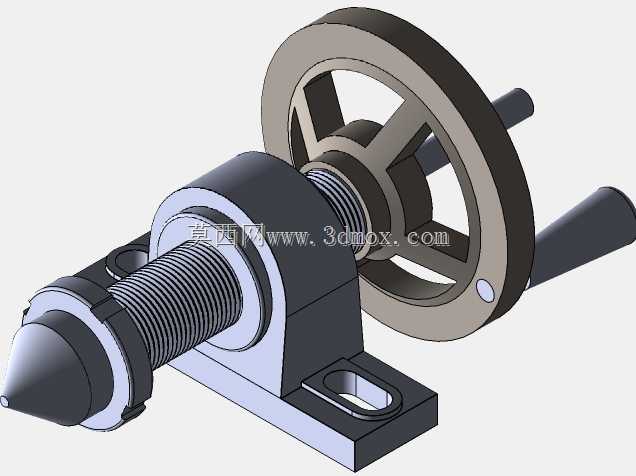

带手轮调节的螺杆式顶尖对位机构

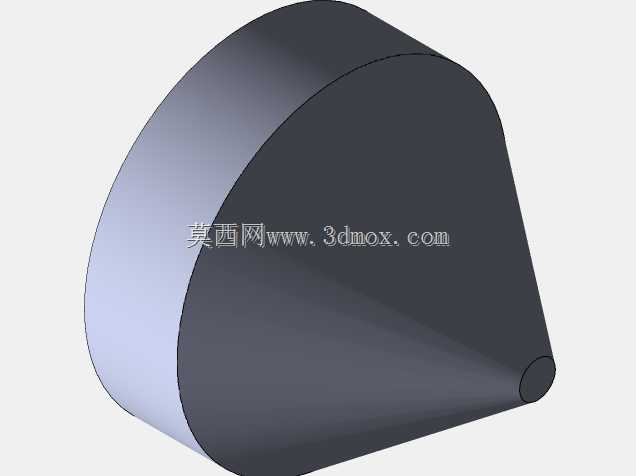

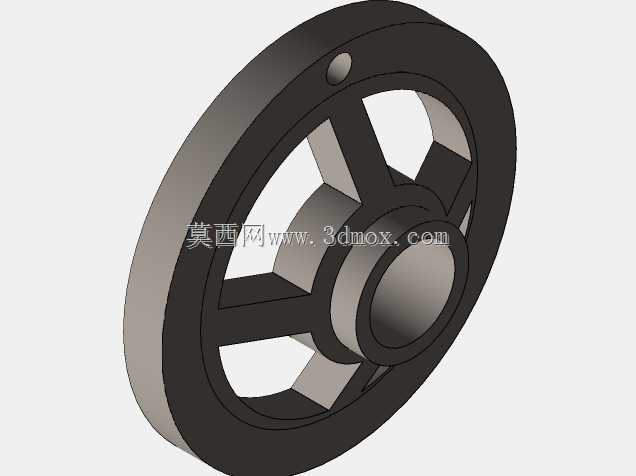

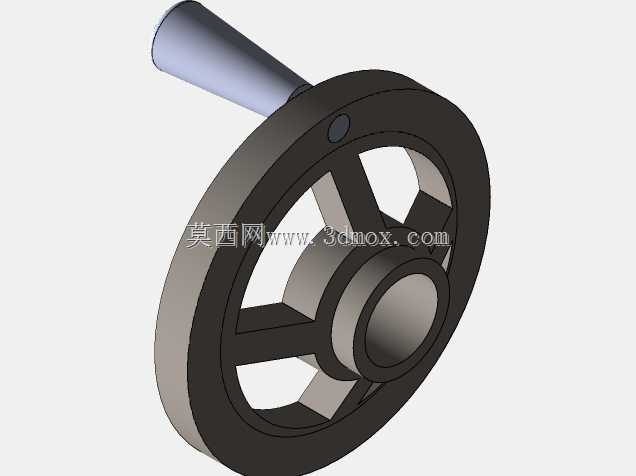

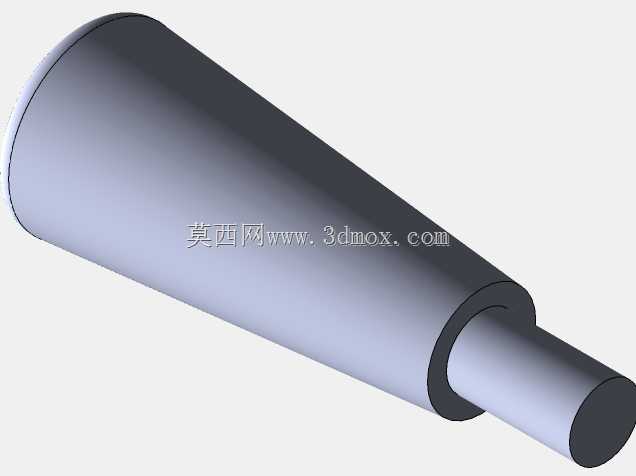

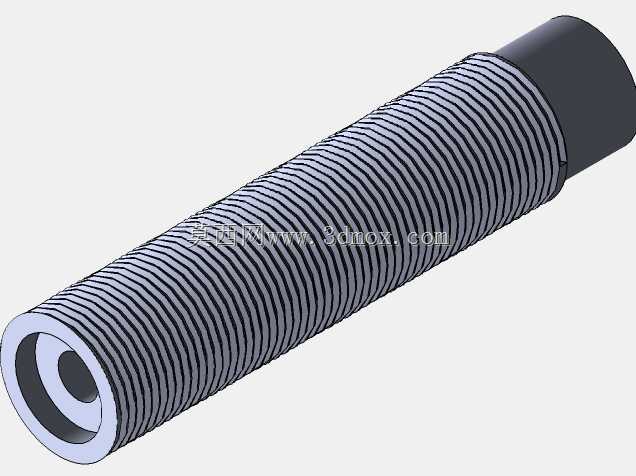

　　这套带手轮调节的螺杆式顶尖对位机构，常见于小型工装夹具台、非标检测工位以及轻型零件加工的辅助定位场景，主要承担轴类、套类零件的轴向顶紧与同轴对位功能，在小批量零件修配、教学实训台架、简易检测工装的搭建中使用率较高。从结构功能来看，前端的锥面顶尖是核心工作部件，锥角采用通用的60度莫氏短锥适配规格，能够适配多数带中心孔的回转类零件，顶尖尾部与调节螺杆采用一体式加工结构，避免了分体装配带来的同轴度误差，螺杆段采用梯形传动螺纹，相比普通三角螺纹拥有更好的轴向承载能力与自锁性能，调节过程中不会因为轴向顶紧力出现回松移位。手轮采用辐条式镂空结构，在保证手轮扭转刚度的前提下尽可能降低了转动惯量，

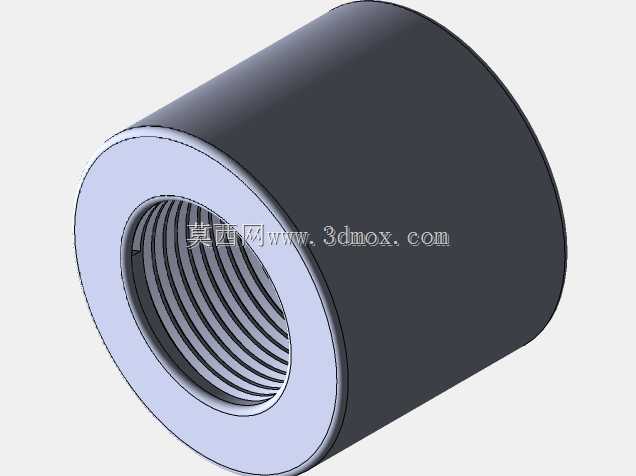

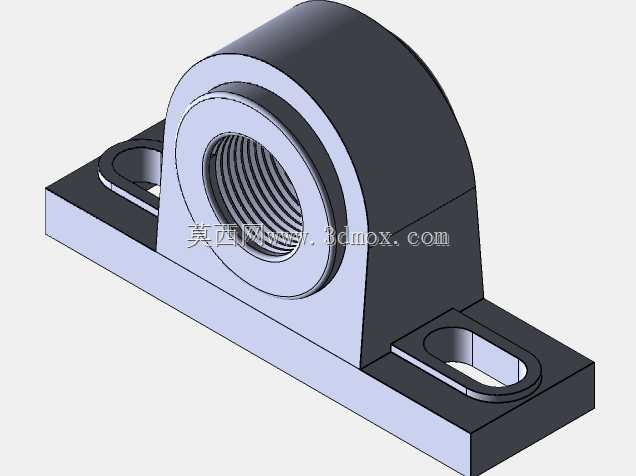

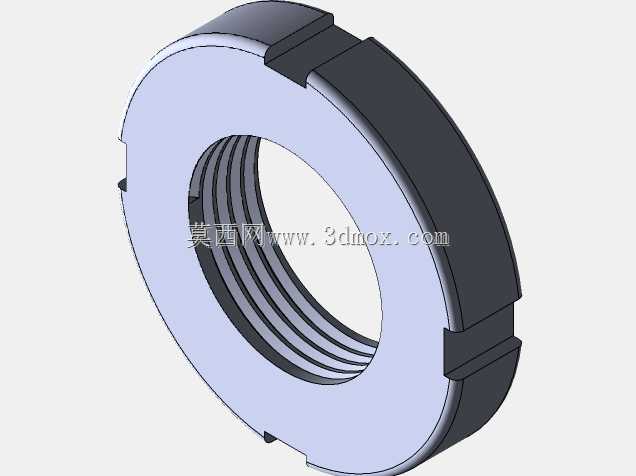

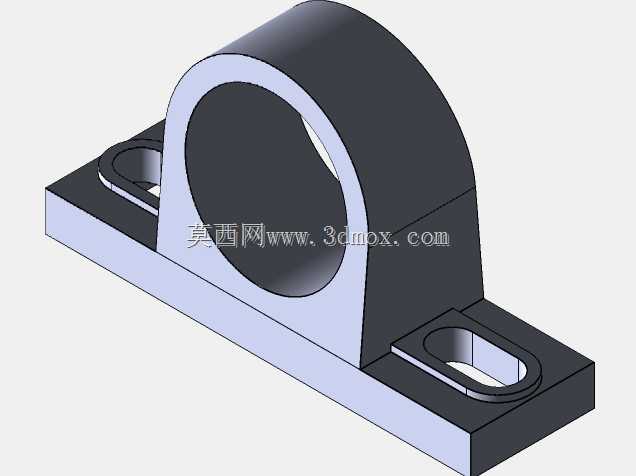

　　手动调节时不需要过大的握持力就能实现精准的轴向进给，手轮与螺杆的配合位置设置了平键周向固定，同时端部加装了轴端挡圈防止手轮轴向窜动，手轮边缘做了圆角钝化处理，避免手动操作时出现刮擦划伤。支撑座部分采用分体式轴承座结构，内部镶嵌了铜质滑动轴套，既能够对螺杆起到径向支撑作用，减少螺杆伸出过长带来的挠度变形，又能降低螺杆转动时的摩擦阻力，支撑座底部的安装脚设置了长条形腰型孔，能够适配一定范围内的安装孔位偏差，安装时可以根据工位实际布局微调整个机构的轴向固定位置，不需要重新加工安装基板的孔位。锁紧组件设置在支撑座靠近顶尖的一侧，当顶尖调节到合适的顶紧位置后，拧紧锁紧环上的紧定螺钉，就可以对螺杆的轴向位置进行锁止，

　　避免加工或者检测过程中因为振动导致顶尖移位，影响对位精度。设计过程中优先考虑了手动操作的便利性，螺杆的导程设置为4mm，手轮每转动一圈，顶尖轴向进给4mm，既能够实现快速的大行程进退，又能保证微调时的精度可控，不会因为导程过大出现调节过冲的问题。顶尖的锥面做了淬火硬化处理，表面硬度达到HRC45-50，长期与零件中心孔接触摩擦也不会出现凹陷、磨损，能够长期保持对位的同轴度精度。安装边界方面，整个机构的总长度在螺杆完全收回状态下为185mm，完全伸出时最大长度为230mm，调节行程为45mm，能够适配长度在一定区间内的零件装夹需求；支撑座的中心高为52mm，也就是顶尖轴线距离安装底面的高度为52mm，

　　配套搭建工装时可以直接参照这个中心高设计对面的从动顶尖或者卡盘的安装高度，不需要额外做高度换算；底部安装脚的两个腰型孔中心距为76mm，腰型孔的宽度为8.5mm，可以适配M8规格的安装螺栓，安装基板的厚度建议不低于10mm，避免螺栓锁紧时出现基板变形影响机构稳定性。手轮的最大外径为100mm，安装时需要在手轮外侧预留至少30mm的操作空间，方便手动转动手轮时不会与周边的其他工装部件发生干涉。整个机构的所有外露金属部件都做了发黑防锈处理，能够在常规车间环境下长期使用不会出现锈蚀，日常维护只需要定期在螺杆螺纹段与铜套位置涂抹少量润滑脂，就能保证调节动作顺畅无卡滞。在实际使用场景中，这类机构常搭配小型手动回转工作台使用，完成小型轴类零件的径向圆跳动检测、零件端面的刻线对位、小型套类零件的压装辅助定位等工序，相比气动、液压驱动的顶紧机构，这套纯手动调节的结构不需要外接动力源，布局灵活，成本更低，非常适合工位分散、换型频繁的小批量生产场景。设计时特意将支撑座与螺杆的配合间隙控制在0.02mm以内，保证顶尖转动时的径向跳动量不超过0.01mm，满足普通精度等级的零件检测与装夹对位需求，对于精度要求更高的场景，也可以将内部的铜套替换为角接触球轴承，进一步提升回转精度与支撑刚度。
