法兰式夹装90度弯管接头结构设计

　　在工业流体输送、气动控制回路、液压动力传输以及各类工业设备的管路布设场景中，90度转向的管路连接件是改变管路走向、适配设备安装空间的核心基础部件，这款法兰式夹装弯管接头，就是针对需要频繁拆装维护、同时对连接密封性与安装同轴度有较高要求的管路场景设计的结构件。从实际使用场景来看，这类接头常应用在食品加工生产线的流体输送管路、化工实验设备的介质传输回路、中小型液压站的阀组外接管路，以及部分需要定期拆解清理内部残留介质的气动系统中，相比传统焊接式弯头或者螺纹旋合式弯头，它的夹装式直管端设计可以在不转动整段管路的情况下完成拆装，大幅降低后期维护的操作难度，尤其适合管路排布紧凑、周边操作空间有限的设备内部布设。

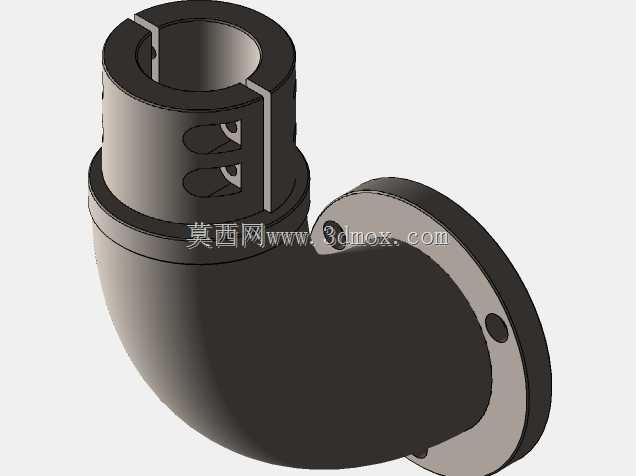

　　从功能特性上看，这款接头的两端采用了差异化的连接结构，一端为带安装孔的法兰盘结构，法兰端可以通过螺栓与对应规格的设备接口、法兰式管路端实现刚性连接，法兰盘上的两个安装孔做了沉孔处理，螺栓锁紧后头部不会突出法兰端面，避免安装后与周边结构产生干涉，法兰与弯管主体的衔接位置做了圆弧过渡加厚处理，能够降低管路内流体在转向位置的紊流冲击，同时提升接头整体的结构强度，避免长期受流体压力或者管路振动影响出现衔接位置开裂的问题。另一端为开口式夹装结构，夹装段沿轴向开有一条通缝，夹装段外壁设计了两道环形的卡槽结构，配套的卡箍可以嵌入卡槽内，通过锁紧卡箍的螺栓就能将夹装段抱紧在插入的直管外壁，这种结构不需要在直管端加工螺纹或者焊接法兰，只需要将对应外径的直管插入夹装段内，调整好插入深度后锁紧卡箍即可完成连接，安装效率比传统螺纹连接提升40%以上，同时夹装段内壁可以根据使用需求加装密封胶圈，实现不同压力等级下的密封需求，适配从低压气动回路到中压液压、流体输送的多种工况。

　　在设计思路上，这款接头的整体结构做了多处针对性的工程优化，首先是弯管部分的曲率半径，采用了1.5倍公称通径的弯曲半径设计，这个曲率半径既可以保证流体通过弯头时的压力损失控制在合理范围内，不会因为曲率过小造成流体阻力陡增，也不会因为曲率过大导致接头整体占用的安装空间过多，适配大多数紧凑型设备的内部管路布设需求。夹装段的开口缝隙宽度经过反复校核，既保证夹装段有足够的形变余量，能够适配直管外径的微小公差，也不会因为缝隙过宽导致抱紧时密封面贴合不严密，夹装段上的两道卡槽位置分别靠近夹装段的端部和靠近弯管的根部，卡箍锁紧后可以让整个夹装段的抱紧力分布更均匀，避免出现端部抱紧但根部存在间隙导致的泄漏问题。弯管主体的壁厚采用了等强度设计，在流体冲击较大的弯管外侧位置适当增加了壁厚，在内侧流体流速相对平缓的位置保持基础壁厚，在保证整体结构强度满足1.6MPa工作压力要求的前提下，尽可能降低接头自身的重量，减少材料消耗。

　　从安装边界与尺寸适配的角度来看，这款接头的法兰端安装孔中心距、法兰盘外径都遵循对应公称通径的法兰连接尺寸标准，可以直接和同规格的标准法兰接口互换，不需要额外加工转接件；夹装端适配的直管外径公差范围控制在±0.2mm以内，常规的无缝钢管、硬质PVC管、尼龙管都可以直接适配安装。安装时需要注意，法兰端与对接面之间需要根据输送介质的特性选择对应的密封垫片，夹装端插入的直管深度需要达到夹装段长度的80%以上，避免插入深度不足导致抱紧力不够出现管路脱落的问题；接头整体的安装空间需要预留出卡箍锁紧的操作空间，也就是夹装段径向外侧需要留出至少20mm的扳手操作空间，法兰端的螺栓锁紧位置也需要留出对应的扳手操作余量，避免安装后无法完成锁紧操作。另外在管路布设时，这个弯头的夹装端建议布置在靠近需要经常拆装维护的管路段一侧，法兰端布置在与设备固定连接的一侧，这样后期维护时只需要松开夹装端的卡箍就可以拆下对应管路段，不需要拆卸法兰端的固定螺栓，进一步降低维护操作的工作量。

　　在实际建模过程中，这类接头的结构需要重点关注几个细节的处理，首先是夹装段开口缝隙的建模，需要保证缝隙沿轴向完全贯通，同时缝隙的两个端面保持平行，避免实际生产时出现夹装段形变不一致的问题；其次是法兰盘上安装孔的位置度，需要保证两个安装孔相对于法兰中心的对称度误差控制在0.1mm以内，避免安装时螺栓无法顺利穿入；还有弯管部分的内外壁圆弧需要保持同轴，避免壁厚不均导致的应力集中问题，在做结构仿真时，需要重点校核弯管外侧受流体冲击位置的应力值，以及夹装段在抱紧状态下的形变应力，确保在额定工作压力下结构不会出现塑性变形，同时密封面的接触压力满足密封要求。
