手动台式管材压接切断工装结构设计

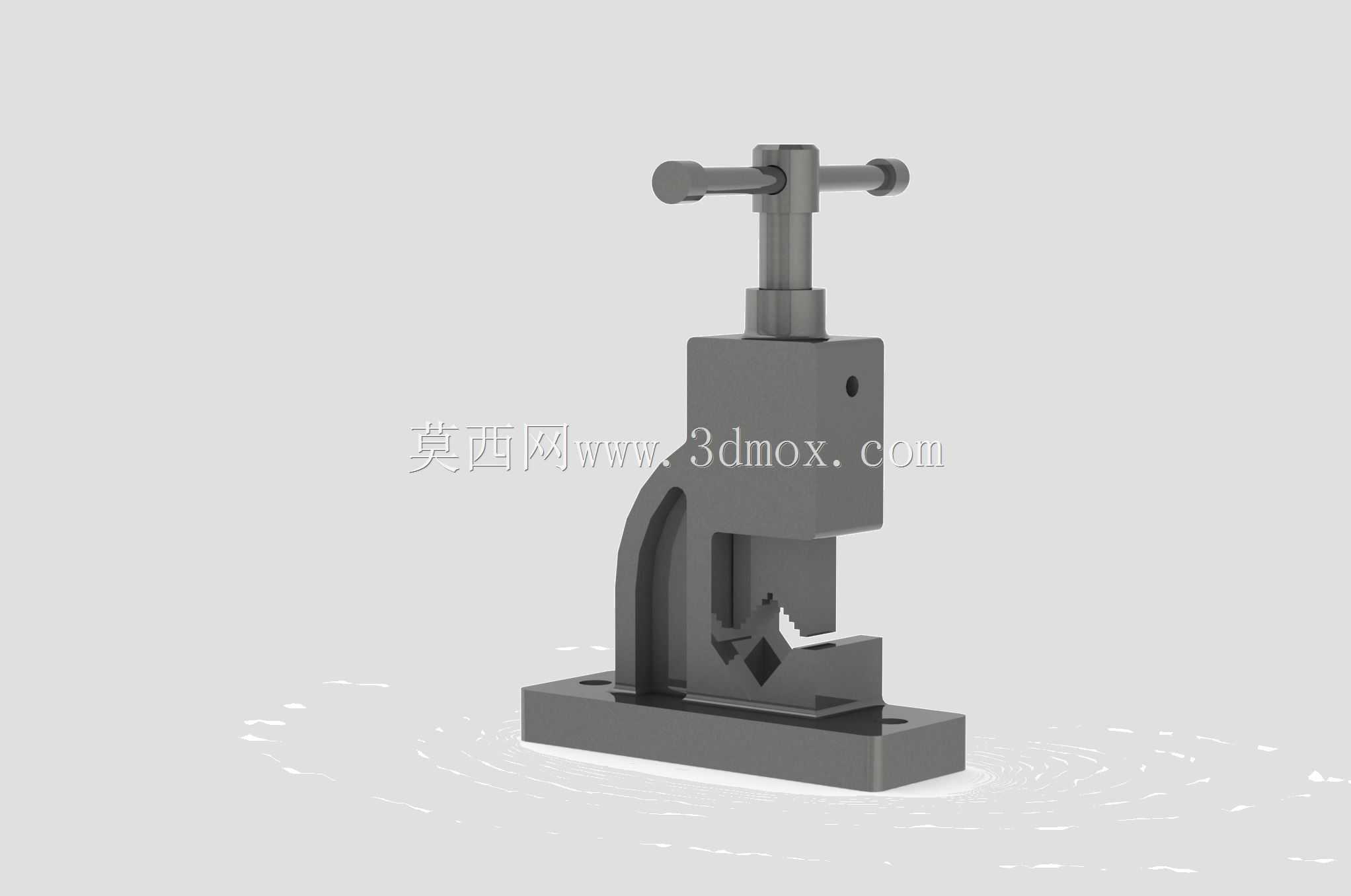

　　这款手动台式压切工装，主要面向小规格金属管材、薄壁型材的现场加工作业场景，常见于水电安装现场的管线预制、五金维修工位的小批量料件裁切、教学实训场景的手动加工演示，不需要外接动力源，仅依靠人力操作即可完成料件的压合切断作业，对作业场地的供电、气源条件没有硬性要求，适配零散维修、户外临时作业等无配套动力的工况。从功能实现逻辑来看，该工装采用T型手柄驱动的螺旋进给结构，操作人员转动顶部横向手柄时，螺杆带动竖直压块沿机身的导向槽做直线下行运动，压块下端与底座的V型定位槽配合，首先完成料件的径向夹紧，避免裁切过程中料件窜动偏移，随着进给行程继续增加，压块前端的刃口结构逐步切入料件管壁，最终完成整根料件的压断分离，

　　整个作业过程不需要额外的夹持辅助，单人即可完成上料、压切、取件的全流程操作。结构设计上，机身采用L型一体式支撑结构，竖直导向段与水平安装底座为一体化刚性连接，导向槽开设在竖直支撑臂的中轴位置，保证压块下行过程中受力始终沿竖直方向，不会出现偏载卡滞的问题；底座上开设的两个长圆形安装孔，可配合螺栓将整个工装固定在工作台面、角钢支架等不同的安装基体上，安装孔的长圆设计允许一定的位置调整余量，降低安装基面的孔位加工精度要求。压块与螺杆的连接位置采用浮动铰接设计，避免螺杆转动过程中带动压块同步旋转，防止压块与料件接触时出现摩擦刮蹭，同时也能补偿螺杆与导向槽之间的微小同轴度误差，延长机构的使用寿命。底座的V型定位槽可以适配不同直径的圆形管材，

　　槽口的角度设计兼顾了小管径料件的定位稳定性和大管径料件的容纳空间，不需要更换定位夹具即可覆盖常见的小规格管材加工需求。从安装边界尺寸来看，工装整体的底座长度控制在常规台钳的安装适配范围内，竖直方向的最大高度满足普通工位的操作高度要求，T型手柄的横向长度经过力臂优化，既保证操作人员转动时可以获得足够的进给扭矩，不会因为力臂过短导致操作费力，也不会因为力臂过长造成工装整体占用空间过大，影响工位上其他工具的摆放。刃口部分采用嵌装式设计，长期使用出现磨损后，可以单独拆卸更换刃口部件，不需要更换整个压块或者机身主体，降低后期的维护成本。机身的所有受力部位均做了圆角过渡处理，避免应力集中导致的结构开裂，导向槽的内壁加工有储油凹槽，

　　日常维护时涂抹少量润滑脂即可保证螺杆进给顺畅，减少运动部件的磨损。实际作业过程中，该工装的压切行程设置有硬限位，当压块下行到极限位置时，刚好完成料件的全截面切断，不会出现压块与底座硬碰撞的问题，保护刃口不会因为过度进给出现崩缺。和普通的手持式切管工具相比，这款台式工装的定位精度更高，切断后的管材端面垂直度更好，不需要二次修磨端面即可直接用于管线连接作业，同时台式结构的受力更稳定，操作时的劳动强度更低，长时间连续作业也不会出现手部过度疲劳的问题。在结构建模过程中，所有运动部件的配合间隙均按照五金工装的通用公差标准设置，螺杆采用梯形螺纹传动，相比普通三角螺纹拥有更好的轴向承载能力，自锁性能也更可靠，当操作人员停止转动手柄时，压块可以停在当前行程位置，不会因为料件的反作用力出现回弹，保证作业过程的操作安全。机身侧面的弧形减重结构，在不降低整体结构刚性的前提下，减少了工装的整体重量，方便单人搬运转移，适配不同作业点位的移动使用需求。
