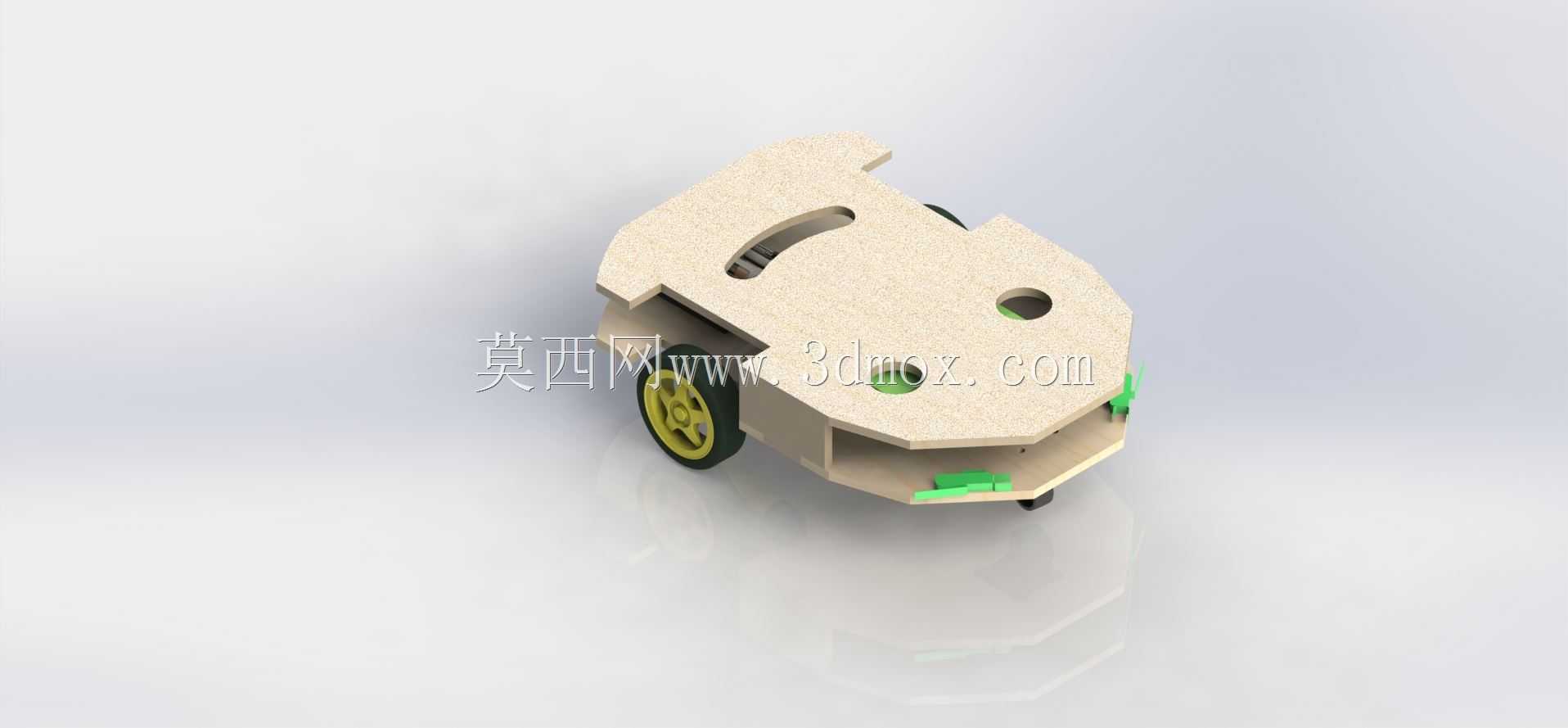

激光切割板材避障移动小车结构

　　这款轮式移动载具的结构设计完全适配激光切割加工工艺，所有板材构件均采用等厚板材裁切成型，无需额外开模工序，小批量试制阶段可直接通过激光切割设备完成所有结构件加工，大幅缩短从设计到实物验证的周期。从实际应用场景来看，这类小型避障移动平台可作为教学实训载体，也可搭载小型传感模块完成室内环境巡检、简易物料转运的基础功能，在创客教育、入门级机器人研发场景中具备很高的复用价值。

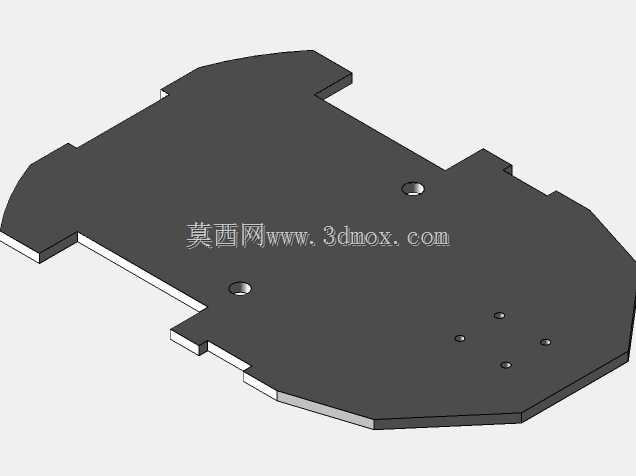

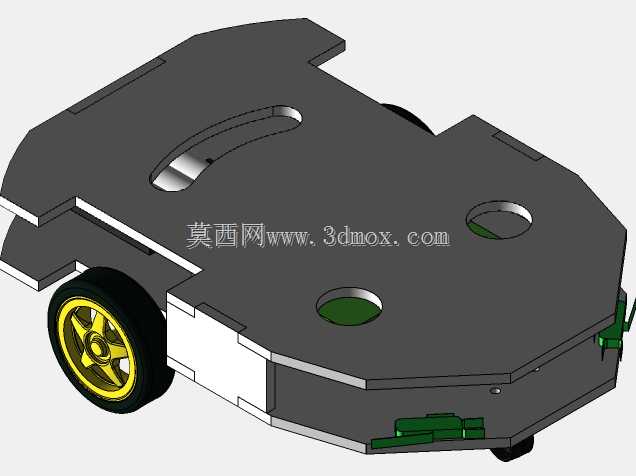

　　从功能特性上看，载具前端预留了碰撞触发结构的安装位，搭配接触式传感元件即可实现障碍物触碰后的转向避让逻辑，轮组采用单侧双轮差速驱动布局，后置万向从动轮支撑，转向半径极小，可在狭窄的桌面级空间内完成灵活转向动作。上盖板开设的长条形槽位用于走线与功能模块的拓展安装，圆形预留孔可直接固定红外测距或超声避障传感器，无需二次打孔加工，构件之间采用卡槽拼接加粘接的固定方式，装配过程不需要复杂的工装夹具，普通操作人员参照装配关系即可快速完成整机组装。

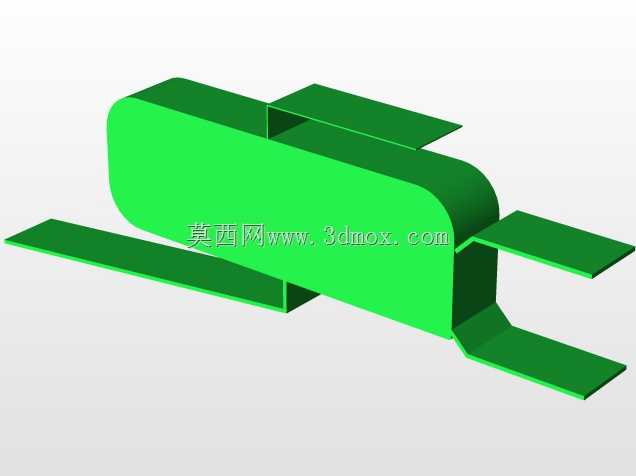

　　设计过程中优先考虑了加工容错性，所有卡槽的配合间隙预留了0.15mm的板材厚度公差补偿量，避免因激光切割切口斜度导致的装配卡滞问题。底盘的驱动轮安装位采用下沉式设计，将电机主体嵌入板材夹层之间，有效降低整机重心，减少移动过程中的侧翻风险，前端的触须式碰撞结构采用悬臂式布局，触碰障碍物时可触发内置的微动开关，信号反馈直接传递至控制板完成转向指令输出，相比非接触式传感方案，接触式触发的可靠性更高，在光线复杂、障碍物材质特殊的场景下不会出现检测失效问题。

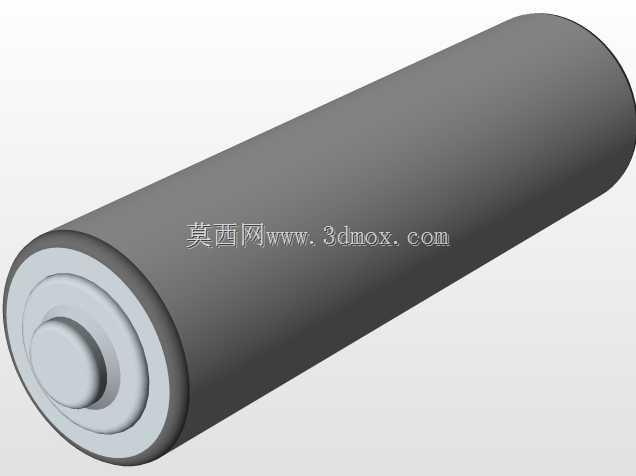

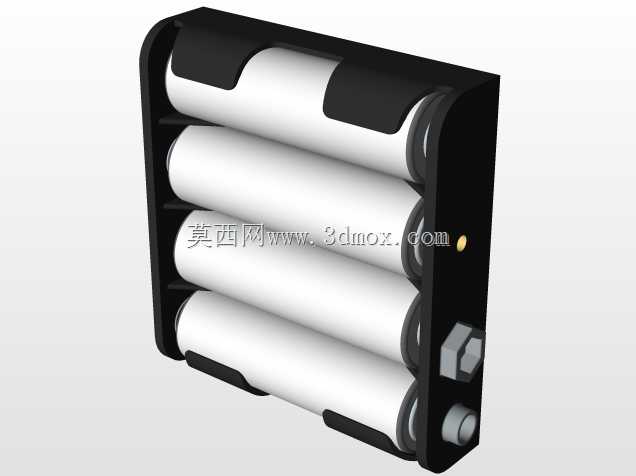

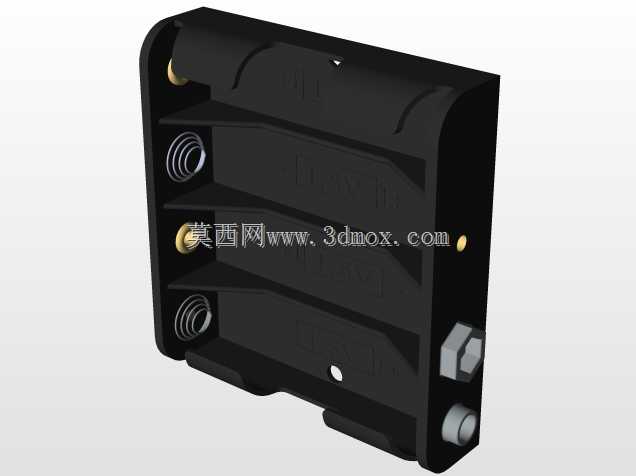

　　从安装边界尺寸来看，整机轮廓控制在手掌级大小，长度方向预留了电池与控制板的安装空间，宽度方向不超过轮组的最大外沿尺寸，高度方向叠层板材的总厚度控制在50mm以内，可直接穿过常规的室内低矮障碍间隙。轮组的轮距经过反复调校，差速转向时内侧轮的转动阻力被控制在合理区间，不会出现原地转向时的轮胎过度磨损问题，后置万向轮的安装位设置了高度调节余量，可适配不同直径的驱动轮安装，更换不同抓地力的轮胎时不需要重新调整整体底盘的水平度。

　　结构设计上没有采用多余的装饰性构件，每一块裁切板材都承担对应的结构支撑或安装定位功能，上盖板的异形轮廓并非造型需求，而是为了避让前端碰撞结构的摆动行程，避免转向动作时结构件之间发生运动干涉。板材的拼接位置全部设置在受力较小的区域，驱动轮的受力点直接传递到底板的主承重梁结构上，长时间移动运行不会出现板材变形松脱的问题。所有走线槽的开口方向都朝向设备内侧，避免移动过程中线缆被外部障碍物勾挂拉扯，传感器安装位的定位基准与底盘中心线完全重合，可减少后续传感校准的工作量，直接安装即可获得准确的前方检测范围。
