3/8英寸球型铸造金属万向脚轮结构

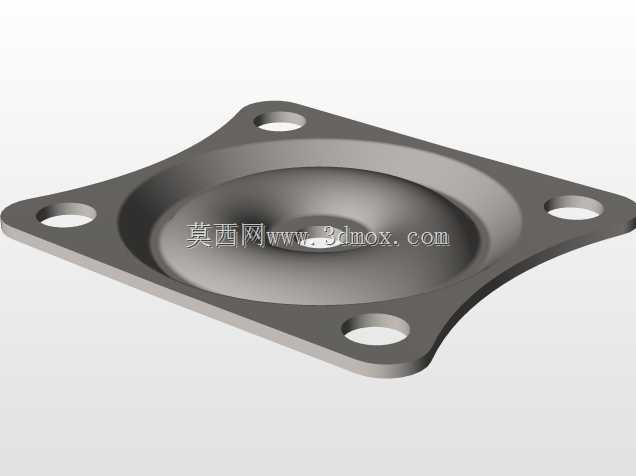

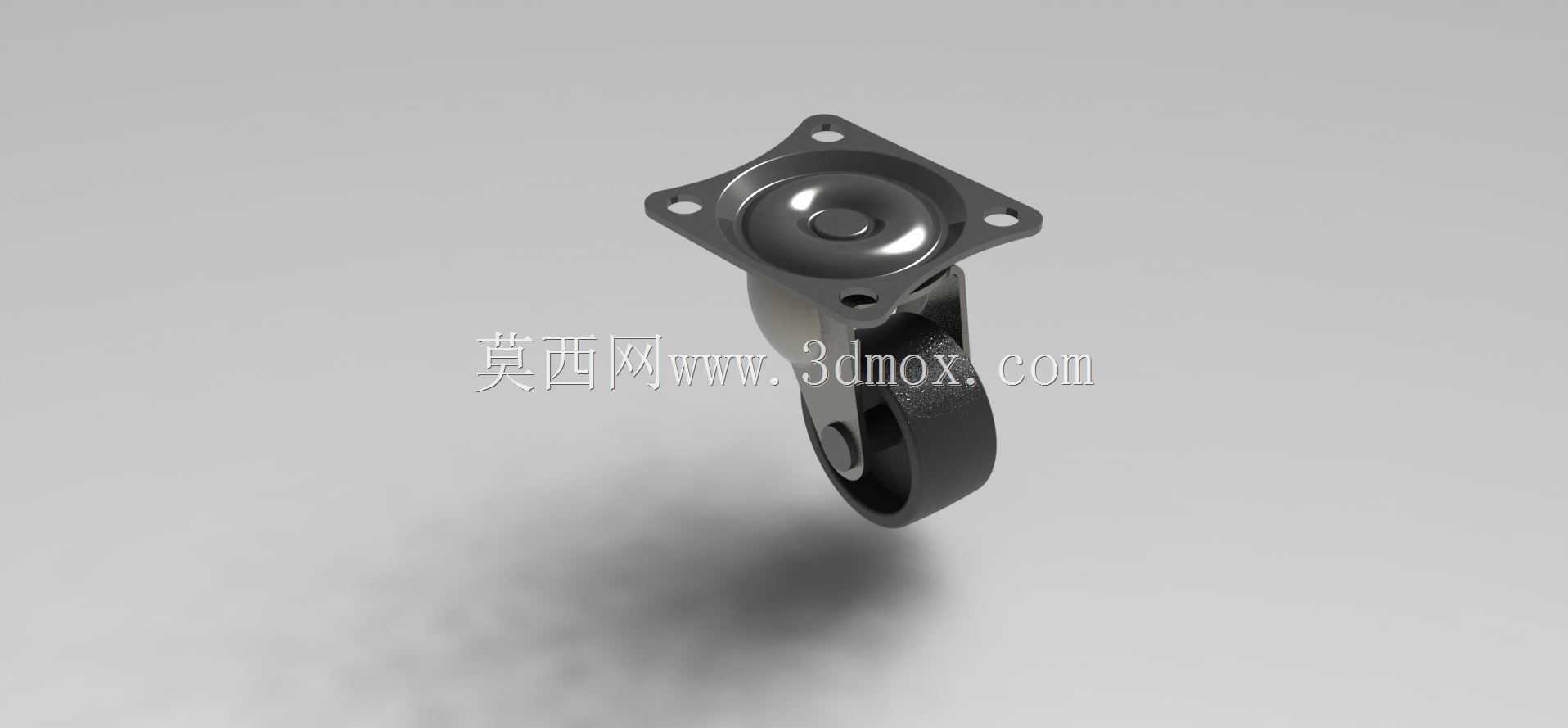

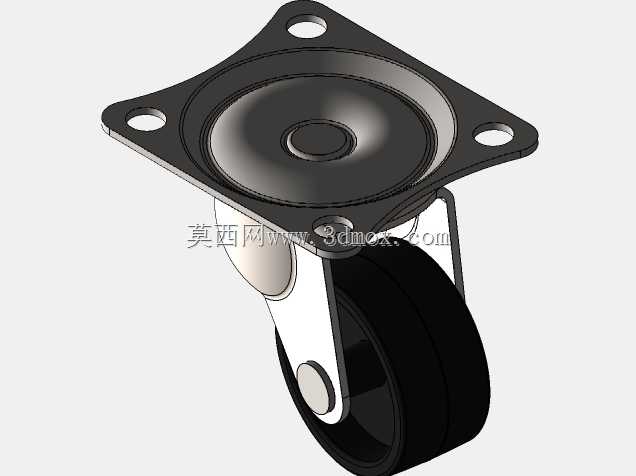

　　这款3/8英寸规格的球型铸造金属万向脚轮，在轻型工业输送、小型移动工装、实验室移动台架、线边物流周转小车这类场景里适配度很高，日常做设备改型或者小型移动机构设计时，经常会用到这类小规格重载型脚轮，它的转向结构采用球型回转支承设计，相比普通铆接式万向轮，侧向受力时的抗形变能力更强，在地面不平整的车间环境里，不会因为单侧受力出现转向卡滞、支架变形的问题。从安装边界来看，顶部采用四孔方形安装法兰，四个安装孔呈对称分布，法兰盘的平面度控制在铸造工艺允许的合理范围内，安装时不需要额外加工调整垫片，直接通过螺栓紧固在设备底部的安装梁上即可，安装孔的间距适配常规3/8英寸安装规格的设备底座，不需要额外扩孔或者改安装位，能直接替换同规格的旧款脚轮，

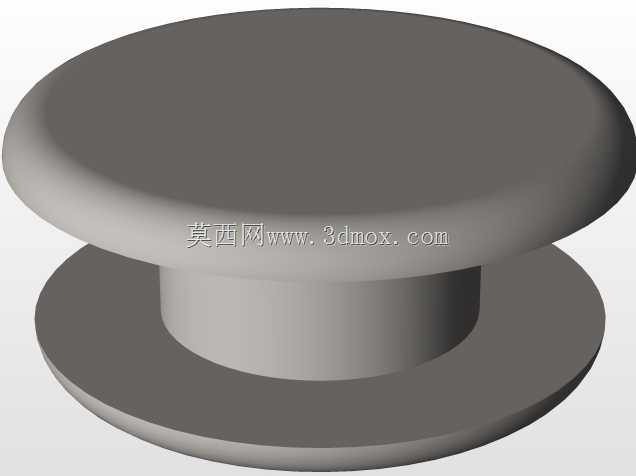

　　减少设备改造成本。轮子部分采用金属轮芯搭配耐磨接触层的结构？不对，这款是全金属铸造轮体，轮面做了圆弧过渡处理，和地面接触时的接触应力分布更均匀，在环氧地坪、水泥地面、钢板地面上移动时，不会像硬边轮那样刮伤地面，同时滚动阻力更小，推动带载设备时不需要太大的推力，单人就能轻松移动百公斤级的小型设备。转向部分的球型结构是整个设计的核心，回转部位的间隙控制得比较合理，既不会因为间隙过大出现转向旷量，导致设备移动时走偏，也不会因为间隙过小，在有灰尘、铁屑的车间环境里出现转向卡涩，日常使用时只需要定期在回转部位加注少量润滑脂，就能保证长期顺畅转向，不需要频繁拆解维护。支架部分整体采用铸造工艺一体成型，没有焊接接缝，

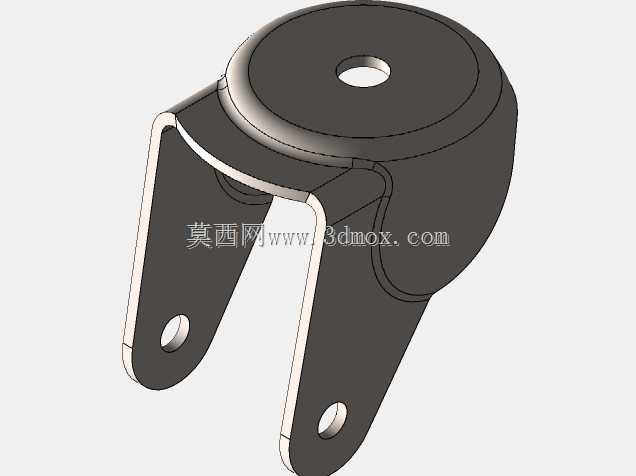

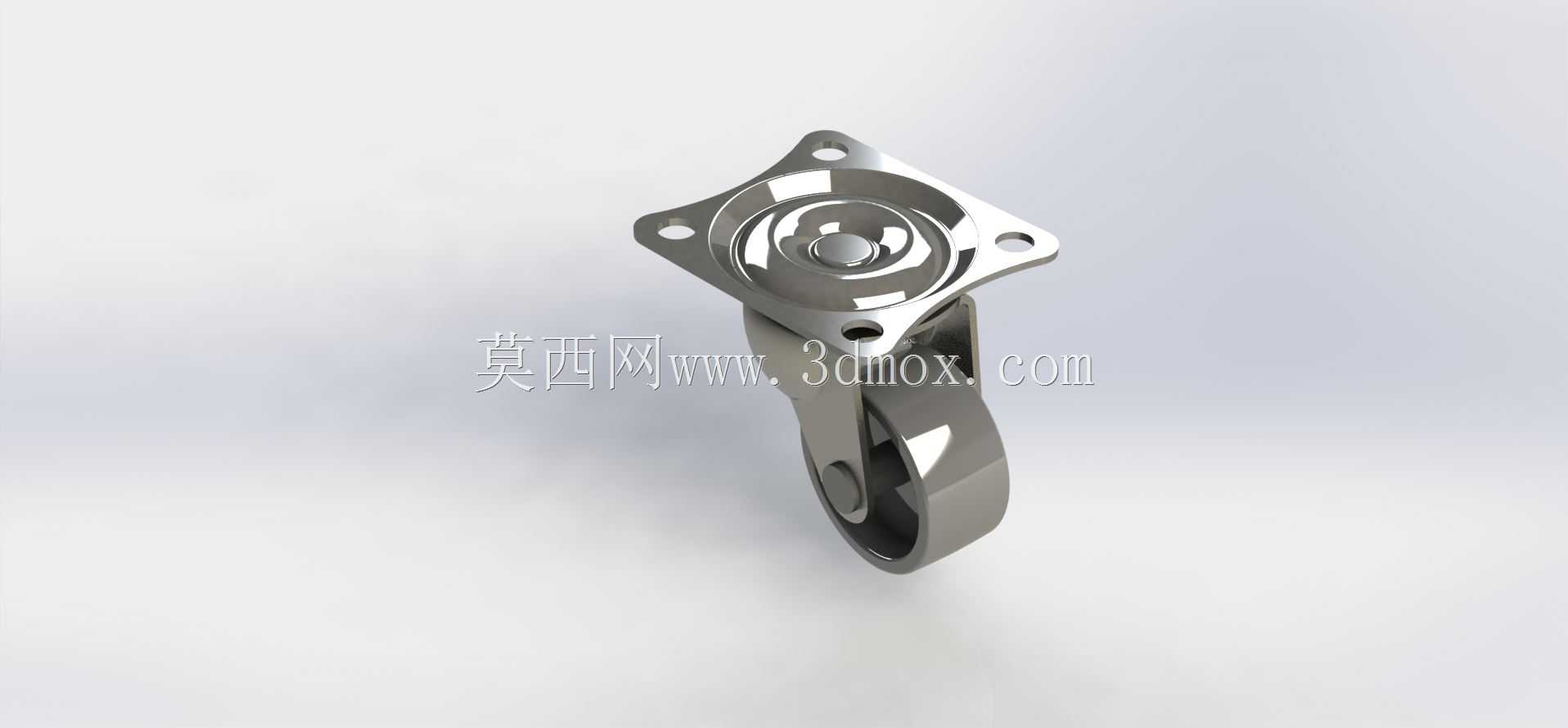

　　避免了焊接部位应力集中导致的支架断裂问题，支架的弯折处做了圆弧过渡，没有尖锐的棱角，安装和维护时不会划伤操作人员，同时支架的厚度经过载荷校核，在额定载荷下长期使用不会出现塑性变形，轮体和支架之间的连接轴采用过盈配合加防脱结构，即使设备经过颠簸路面，轮轴也不会脱出，避免设备倾倒的安全隐患。在实际选型应用中，这类脚轮通常四个一组搭配使用，其中两个可以搭配带刹车的同规格脚轮，设备停驻时踩下刹车就能同时锁定轮体转动和万向转向，保证设备在斜坡或者有振动的工位上不会自行滑移。很多做小型AGV、线边周转料架、移动式工具柜的设计人员，在选小规格脚轮时经常会忽略转向结构的承载能力，选普通薄钢板冲压的万向轮，用不了几个月就会出现转向支架变形、

　　轮子脱落的问题，这款铸造结构的脚轮，整体结构强度比冲压款高一个等级，适合用在使用频率高、载荷有波动的工业场景里。从建模细节来看，整个模型还原了铸造件的圆角过渡、安装孔的倒角、回转部位的配合间隙，做运动仿真时可以直接设置万向转向的转动副、轮体的转动副，不需要额外简化结构，导入装配体时能直接匹配设备底部的安装位，检查安装时是否会和设备底部的其他零部件产生干涉，比如有些设备底部会安装电气接线盒、气动管路接头，选脚轮时如果只看安装孔距，不考虑支架转向时的摆动半径，就会出现脚轮转的时候刮到管路或者电气元件的问题，这个模型完整还原了支架转向时的最大外轮廓尺寸，能直接在装配环境里做干涉检查，提前规避安装时的问题。另外轮体的直径、安装高度都做了1:1还原，做设备整体高度核算时，可以直接读取安装面到地面的高度尺寸，不需要手动测量换算，保证设备的操作面高度符合人体工程学要求，比如移动式工作台的操作面高度通常控制在750-850mm之间，脚轮的安装高度直接影响最终的操作面高度，选这款脚轮时可以直接根据模型的安装高度调整工作台架的腿长，不用等实物买回来再返工调整。
