管式车架单座越野休闲卡丁车结构

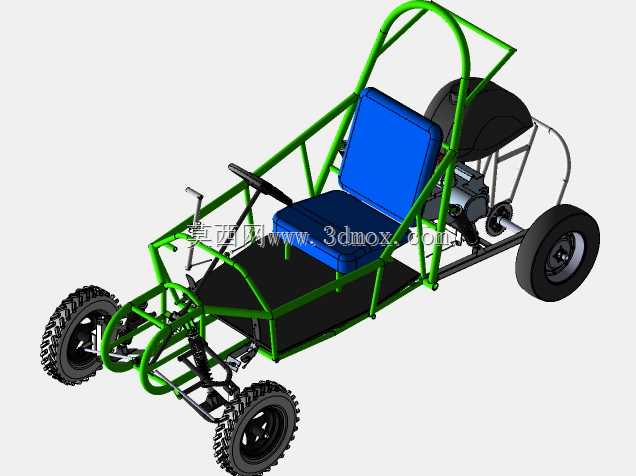

　　这款单座越野卡丁车的三维结构，主要面向非道路场景的休闲娱乐、场地竞技、短途越野穿越使用，常见于户外营地、越野体验场、私人休闲改装领域，区别于公路行驶的乘用车辆，其设计核心优先考虑非铺装路面的通过性、结构抗冲击能力与轻量化表现。从整体结构来看，整车采用圆管焊接成型的空间桁架式车架，所有承载受力点均通过管材的空间排布分散载荷，没有采用冲压成型的一体式承载车身，这种设计的优势在于加工门槛低、结构冗余度高，在承受飞跳落地的冲击、路面颠簸带来的交变载荷时，管材的形变吸能表现更适合小型越野载具的使用需求，同时外露的管式结构也方便后期改装、部件更换与维护调整。行走部分的设计匹配越野场景需求，前后均采用大颗粒深花纹的越野轮胎，胎壁厚度较大，

　　能够在碎石、泥土、浅草路面提供足够的抓地力，同时缓冲路面带来的硬冲击；前轮转向结构保留了足够的转向倾角，配合较长行程的悬架结构，在单侧车轮遇到凸起或凹陷时，能够尽可能保证轮胎与地面的接触面积，减少打滑与悬空的概率，悬架的安装点位直接焊接在主车架的受力管材上，没有额外的过渡支架，减少了连接点的应力集中风险。座舱部分采用单座布局，座椅为一体式发泡结构，安装位置处于整车轴距的中心区域，能够让驾驶者的重心落在整车的质心附近，减少越野过程中重心偏移带来的侧倾风险；座椅后方预留了动力单元的安装空间，可适配小型内燃机组或者电驱动总成，动力输出通过链传动结构直接传递至后轮，结构简单可靠，传动效率高，适合小扭矩高转速的动力单元匹配，

　　后期维护仅需调整链条张紧度即可，不需要复杂的传动系统保养。操控部分采用简单的方向盘直接连接转向拉杆的结构，没有配备复杂的助力转向系统，路感反馈直接，适合低速越野场景下的精准操控，油门、制动踏板的安装位置预留了足够的脚部操作空间，底部采用整块平板作为脚踏支撑，避免非铺装路面行驶时碎石、泥土卷入座舱。防滚结构与主车架为一体式焊接设计，从座椅两侧向上延伸至驾驶者头部上方形成闭环防护结构，在车辆发生侧翻时，能够直接通过车架管材承接冲击力，避免座舱变形挤压驾驶者生存空间，符合小型越野休闲车辆的安全设计逻辑。从安装边界尺寸来看，整车轴距控制在1.6米至1.8米区间，轮距约1.2米，整车高度不超过1.4米，宽度控制在1.3米以内，

　　这种紧凑的尺寸设计能够让车辆在狭窄的林间小道、场地越野赛道内灵活穿行，最小离地间隙大于150mm，能够轻松通过常规的路面凸起、浅沟障碍，不需要担心底盘托底。整车的部件排布遵循重心居中的设计思路，油箱或者电池组、动力单元均布置在座椅后方的低位区域，尽可能降低整车质心高度，减少侧翻风险，后轮采用单侧双轴承的固定结构，能够承受越野过程中后轮受到的侧向冲击力，避免轮轴变形。在实际应用场景中，这类小型卡丁车除了休闲娱乐使用外，也可经过简单改装后用于厂区内部短途巡检、大型农场内的代步通行，其结构简单、故障率低、对路面要求低的特性，能够适配多种非铺装路面的通行需求，三维建模过程中所有管材的连接点位、安装孔位均按照实际焊接装配的公差要求预留了间隙，可直接用于管材切割、焊接工装的设计参考，也可作为改装车型的基础结构框架进行二次调整，比如增加后置货架、更换更大行程的悬架、调整动力单元安装位等，结构的拓展性较强。
