工业软管挤压式蠕动输送泵结构

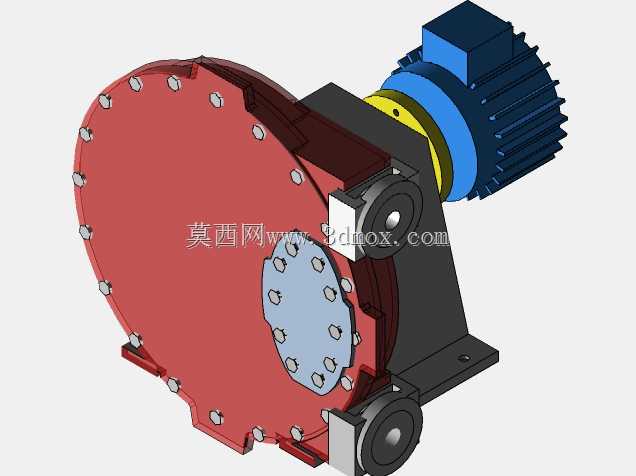

　　这款蠕动泵的三维结构完整还原了工业级软管挤压输送设备的核心构造，从实际工程应用角度看，这类设备常被用于化工浆料输送、食品流体计量、选矿药剂添加、污水处理药剂投加等场景，核心优势是输送介质仅与软管内壁接触，不会接触泵体其他金属部件，既避免了介质对泵体的腐蚀，也杜绝了泵体结构对输送介质的污染，适配高粘度、含颗粒、腐蚀性的流体输送工况。从结构设计逻辑来看，整套设备采用直联驱动布局，驱动端的电机通过连接法兰直接与泵头的转子组件相连，省去了额外的传动联轴器结构，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，安装时仅需要固定泵体底部的安装支架即可完成定位，对安装空间的适配性更强。泵头部分采用圆形承压壳体结构，

　　壳体边缘通过一圈均匀分布的紧固件实现端盖密封，壳体内部的转子组件上布置了多组挤压滚轮，转子转动时滚轮会沿着软管外壁连续挤压，在软管内部形成连续的负压区与正压区，推动软管内的流体持续向前流动，这种结构不需要额外的密封组件，不存在轴封泄漏的风险，日常维护仅需要定期更换磨损的输送软管即可，维护成本远低于常规的离心泵、柱塞泵设备。从安装边界来看，泵体底部的安装支架设置了两个带安装孔的支撑脚，安装孔的间距适配常规的工业槽钢安装基座，不需要额外制作过渡安装板；驱动电机的接线盒位于电机顶部，接线时不需要拆解泵体其他结构，电气布线的空间预留充足；泵头的进出口位置位于壳体侧下方，进出口的连接法兰端面与安装基准面平行，对接管路时不需要做复杂的空间弯管，

　　管路应力可以直接通过法兰传递到泵体支架，不会对软管接头造成额外的拉扯力。在细节设计上，泵头的端盖设置了快拆结构的压紧件，更换软管时仅需要松开周边的紧固件即可打开端盖，不需要整体拆解泵头与驱动端的连接，大幅缩短了现场维护的停机时间；挤压滚轮采用带轴承的转动结构，滚轮与软管接触时为滚动摩擦，相比滑动摩擦结构可以降低30%以上的软管磨损速度，延长软管的使用寿命；电机与泵头连接的位置设置了定位止口，装配时可以快速保证电机轴与泵头转子的同轴度，避免运行时出现偏心振动的问题。这类蠕动泵的流量调节可以通过改变驱动电机的转速实现，在计量投加工况下可以搭配调速电机实现0.5%以内的计量精度，相比常规的计量泵，其输送含固体颗粒介质的能力更强，

　　不会出现颗粒卡滞泵阀的问题，在矿山浮选药剂投加、污水处理絮凝剂输送、食品行业果酱输送等场景下的适配性远优于其他类型的泵类设备。从三维建模的细节来看，模型完整还原了所有的装配关系，包括紧固件的分布位置、滚轮的装配间隙、电机的散热筋结构、安装支架的折弯加强结构，在做设备布局设计时可以直接调用该模型进行空间干涉检查，不需要重新测绘建模，能够大幅缩短成套设备的设计周期。需要注意的是，这类泵在实际安装时需要保证进出口管路的管径与泵头适配的软管内径一致，避免出现管路缩径造成的流量损失，同时安装位置要预留足够的端盖开启空间，方便后期更换软管时的操作，泵体的安装基础需要做水平校准，避免运行时转子偏心造成的额外振动。
