内燃机用铝合金活塞结构三维数模

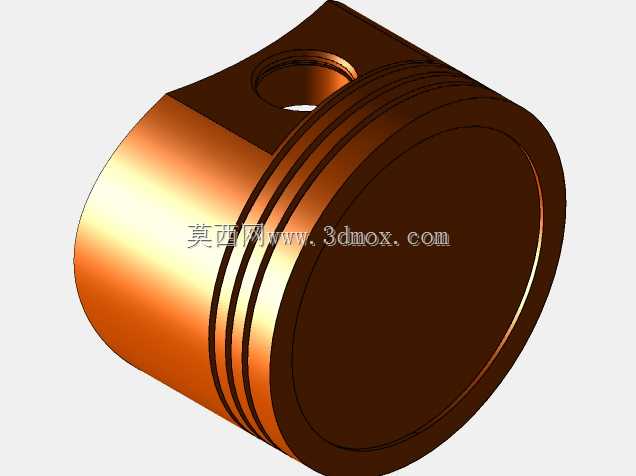

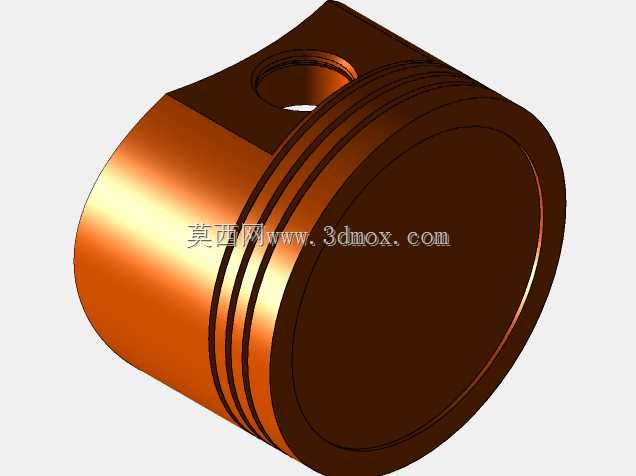

　　在往复式内燃机的核心运动组件中，活塞是直接承接燃烧做功压力、完成能量转换的关键零件，其结构设计合理性直接决定动力输出效率、运行可靠性与整机使用寿命。这款活塞的三维结构完全围绕内燃机实际工况的受力、受热、运动约束条件搭建，头部设置的多道环槽结构，分别对应气环与油环的安装位，气环槽的加工精度直接影响燃烧室的密封性能，可阻断高温高压燃气向曲轴箱窜动，油环槽则负责刮除气缸壁面多余润滑油，避免机油进入燃烧室参与燃烧造成积碳与排放超标。活塞头部顶面的型面并非平面结构，而是根据燃烧室匹配需求做了对应凹腔造型，可配合气缸盖、气门结构形成合理的挤气涡流，优化油气混合效果，提升燃烧充分性，同时顶面的壁厚设计兼顾了高温燃气冲击下的结构强度与热量传导效率，

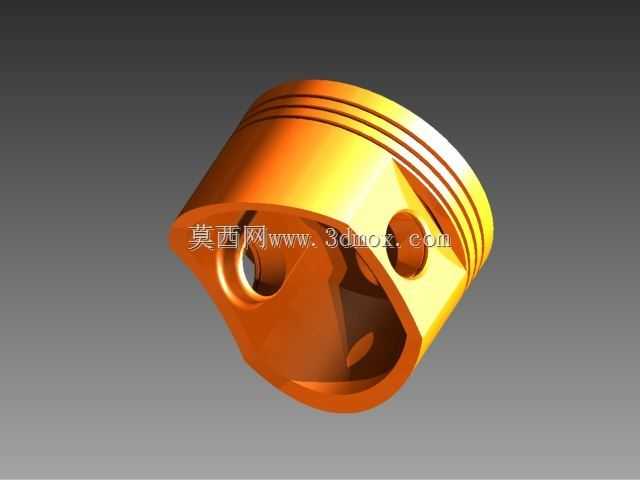

　　避免局部热应力集中造成开裂。活塞的销座部位采用了对称式凸台结构，销孔内预留了活塞销的安装配合面，两侧的销孔同轴度是建模过程中重点控制的形位公差项，实际装配中活塞销穿过销座与连杆小头连接，将活塞承受的燃气压力传递给连杆，进而带动曲轴旋转输出扭矩，销座与活塞主体的过渡区域做了圆弧过渡处理，可分散活塞往复运动过程中销座承受的交变冲击载荷，避免应力集中造成销座开裂。裙部作为活塞在气缸内的导向支撑部位，型面采用了微椭圆的设计逻辑，并非正圆柱结构，这是因为活塞工作时头部温度高于裙部，热膨胀量更大，冷态下的椭圆型面可在热态工作时膨胀为接近正圆的形态，既保证活塞在气缸内的顺畅往复运动，又能控制裙部与气缸壁的配合间隙，避免冷态敲缸、热态拉缸的故障。

　　从安装边界来看，活塞的整体外径需与对应气缸的内径保持严格的配合公差，环槽的宽度、深度需匹配对应规格的活塞环尺寸，销孔的内径需与选配的活塞销外径保持过渡配合要求，活塞的整体高度需满足上止点、下止点位置时不与气门、曲轴平衡块发生运动干涉。在实际应用场景中，这类活塞可适配小排量通用汽油机、摩托车发动机、小型通用动力机组等设备，建模过程中对各部位的壁厚做了差异化设计，头部承受高温高压的区域壁厚更大，裙部导向区域在保证结构刚度的前提下适当控制壁厚，可降低活塞整体往复运动质量，减小曲轴连杆机构的往复惯性力，提升发动机高转速工况下的运行平稳性。活塞表面的结构细节还包括环槽部位的卸压槽设计，可减少活塞环在环槽内的积碳卡滞风险，

　　销孔内部的润滑油道预留位，可让压力润滑油进入销孔配合面，形成有效润滑，降低活塞销与销座的磨损速率。整个模型的结构完全还原了量产活塞的工程设计逻辑，没有冗余的装饰性结构，所有曲面、倒角、孔位都对应实际加工与装配需求，可作为内燃机结构教学、动力组件选型匹配、逆向设计参考的三维基础数模，帮助结构设计人员直观理解活塞各部位的功能逻辑与设计考量，在进行整机动力匹配时，可直接基于该数模调整各部位尺寸参数，适配不同排量、不同功率等级的内燃机设计需求，减少从零开始建模的重复工作量，同时数模的形位公差逻辑完全符合机械加工的工艺要求，可直接对接后续的工程图输出、工艺编制环节。
