法兰安装式工业传感探测筒体结构

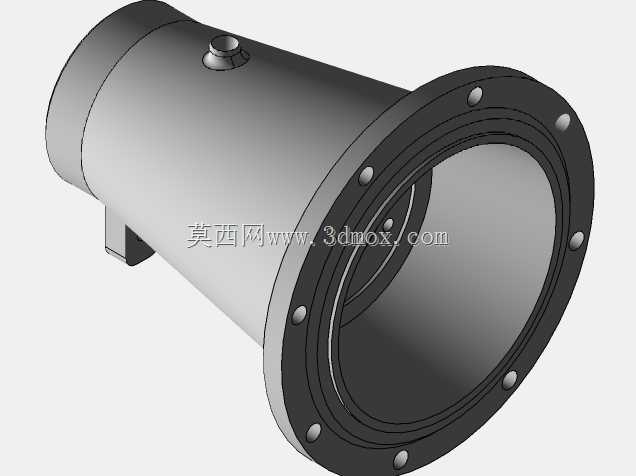

　　在工业现场的流体管路监测、密闭腔体工况检测场景中，这类带法兰安装结构的筒体式传感部件是检测链路里的核心接触式载体，区别于外置式的非接触检测元件，它需要直接嵌入管路或设备腔体壁面，直接接触被测介质完成物理量的采集转换。从结构设计逻辑来看，整体采用一端封闭筒体+另一端法兰连接的构型，封闭端预留了小型接线凸台结构，用于内置传感元件的线缆引出与密封固定，筒体下部设置的支撑凸耳，是为了在安装调试阶段提供临时支撑点位，避免长筒体结构在法兰螺栓紧固过程中出现悬臂偏斜，影响密封面的贴合精度。法兰端采用多螺栓均布的连接设计，螺栓孔沿法兰圆周均匀排布，能够保证连接时的压紧力均匀分布，配合法兰端面的密封槽结构，可以适配不同压力等级的管路密封需求，

　　不管是低压的通风管路检测，还是中压的流体管路参数采集，都能通过更换密封垫片满足对应的密封要求，不会出现介质泄漏影响检测精度的问题。从安装边界来看，筒体的插入深度是经过匹配计算的，当法兰面与设备安装面完全贴合时，筒体内置的传感敏感元件刚好处于管路或腔体的介质流场核心区域，不会因为插入过深受到介质高速冲刷造成元件磨损，也不会因为插入过浅贴近管壁，受管壁附近的流场边界层影响导致检测数据出现偏差。筒体本身的壁厚设计兼顾了结构强度与内部元件的容纳空间，筒体内腔预留了足够的空间用于布置传感敏感芯体、信号调理电路板以及密封填充层，外壁的光滑圆柱面设计既可以降低介质流过时的流阻，也能减少杂质在筒体表面的附着堆积，

　　避免长期使用后附着物影响传感元件的响应速度。在实际选型适配过程中，这类筒体结构可以根据不同的检测需求更换内置的芯体组件，不管是温度检测、压力检测还是特定介质的浓度检测，只要匹配对应的芯体安装尺寸，就可以复用这套筒体安装结构，大幅降低不同检测场景下的结构定制成本。接线凸台的位置设置在筒体上部靠近封闭端的位置，既可以避开法兰安装时的螺栓操作空间，也能让引出线缆自然向上排布，避免线缆长期浸泡在泄漏的介质中出现绝缘层老化的问题，凸台本身采用外螺纹结构，可以配合防水格兰头完成线缆处的密封，满足户外或者潮湿工况下的防护等级要求。下部的支撑凸耳除了安装时的临时支撑作用，在长期运行过程中也可以作为额外的固定点位，在振动较大的设备上加装辅助支撑杆，

　　避免长期振动导致法兰螺栓松动，影响连接可靠性。法兰端面的密封槽采用矩形截面设计，相比平面密封的结构，矩形槽可以对密封垫片形成径向限位，在设备运行过程中出现温度变化导致管路热胀冷缩时，密封垫片不会被挤压移位，始终保持稳定的密封性能。筒体与法兰的连接采用满焊焊接工艺，焊接后做了应力消除处理，避免长期在温度交变的工况下出现焊缝开裂的问题，焊接后的内外焊缝都做了打磨处理，内壁光滑无凸起，不会在介质流动过程中形成涡流区造成杂质沉积，外壁的光滑过渡也能减少外部环境中的粉尘、水汽在焊缝位置的积存，降低焊缝腐蚀的风险。在三维建模过程中，这类结构需要重点关注法兰螺栓孔的位置度公差，以及筒体轴线与法兰端面的垂直度公差，如果垂直度偏差过大，安装后筒体就会在管路内出现偏斜，不仅会让传感元件偏离流场核心区，还可能导致筒体与管路内部的其他部件出现干涉；螺栓孔的位置度偏差则会直接导致安装时螺栓无法顺利穿入，强行紧固还会造成法兰面受力不均，出现密封泄漏的问题。另外筒体内腔的尺寸链计算也需要重点校核，要保证内置芯体安装后，敏感端的位置刚好处于设计的插入深度，同时芯体与筒体内壁之间留有足够的填充层空间，用于灌封密封胶实现芯体的固定与防护，避免介质渗入筒体内腔损坏电路元件。
