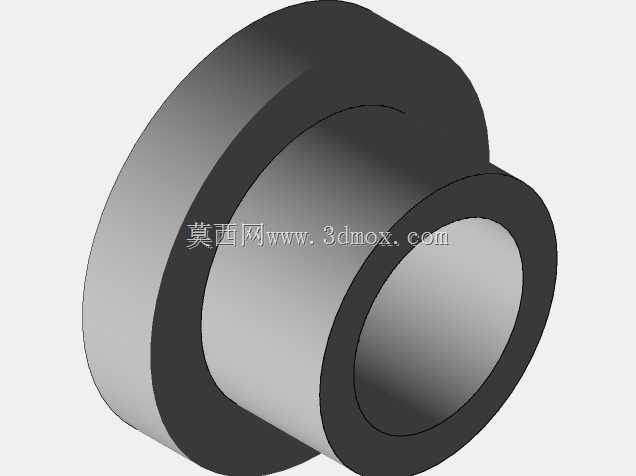

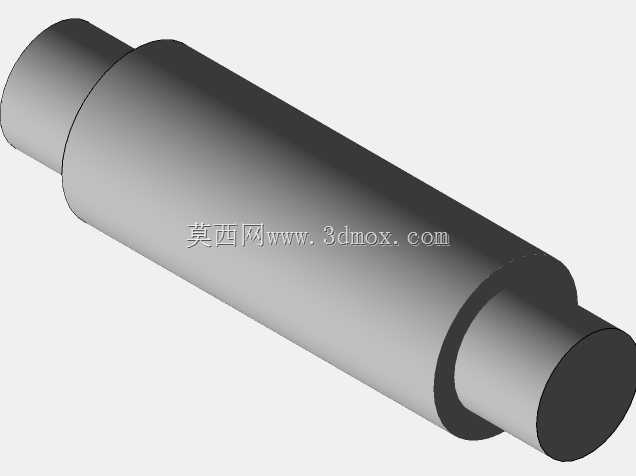

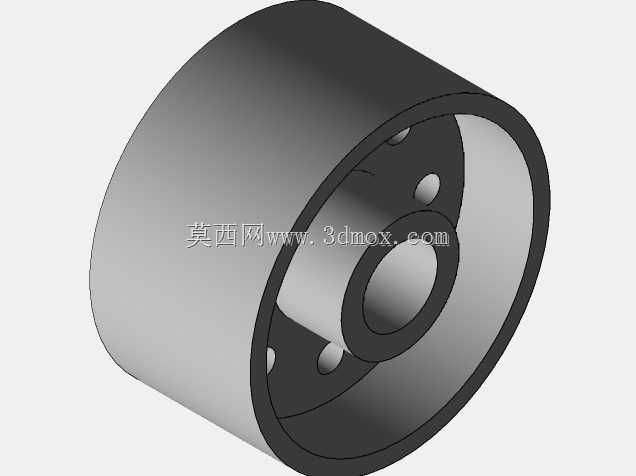

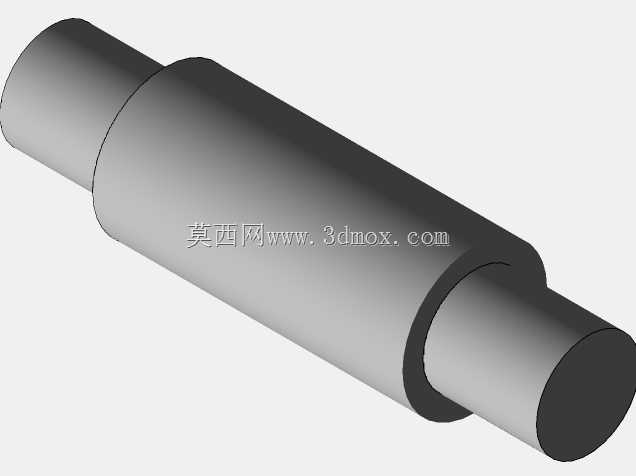

这类阶梯同轴衬套结构,在工业传感检测场景里承担着核心的安装定位作用,多数时候被用在流体管路、旋转轴系的传感单元固定工位上,解决传感元件与被测部件的同轴度匹配、安装间隙补偿问题。从结构形态来看,整体采用大小端同轴阶梯设计,大直径端作为安装贴合面,装配时可直接抵靠在设备安装板的定位端面,避免安装过程中衬套整体滑入安装孔内,同时大端的外圆面可与安装座的沉孔形成过渡配合,保证径向定位精度;小直径端则作为传感元件的承载段,内孔为通腔结构,既可以穿装传感探头的引线,也能直接容纳插入式传感元件的本体,内孔的圆柱度公差直接影响传感元件的对中精度,设计时通常会根据被测介质的流动方向或者轴系的旋转中心,将内孔同轴度控制在0.02mm以内,避免传感元件出现偏心导致检测数据偏差。
在实际设备应用中,这类结构常出现在液压系统的压力传感安装位、旋转设备的转速传感安装座、输送管路的流量传感衬套位置,不同工况下的结构细节会有针对性调整:如果是用在液压油路环境,衬套的内外壁粗糙度会控制在Ra1.6以下,减少油液残留造成的传感误差,同时阶梯端面会预留密封槽安装位置,避免油路泄漏;如果是用在旋转轴系的转速检测场景,小端外圆会与安装板的通孔形成间隙配合,方便调整衬套的轴向位置,以此改变传感探头与被测齿盘的间隙,适配不同检测距离要求的传感元件。
设计这类结构时,首先要明确安装边界的尺寸约束:大端外径需要匹配安装位的沉孔直径,通常比沉孔直径小0.05-0.1mm,保证装配时可以顺利放入,同时不会出现过大的径向晃动;小端外径要适配安装板的通孔尺寸,间隙控制在0.1-0.2mm之间,既方便拆装,也能预留一定的调整余量;内孔直径则要根据所搭载的传感元件外径确定,通常比传感元件外径大0.03-0.08mm,既保证传感元件可以顺利插入,也不会因为间隙过大导致元件晃动。轴向尺寸方面,大端的厚度一般不小于5mm,保证端面贴合时有足够的支撑强度,不会在紧固时出现变形;小端的长度则要根据安装板的厚度确定,通常伸出安装板2-3mm,避免传感元件被安装板遮挡影响检测效果。
从结构强度角度考虑,这类衬套通常采用一体成型结构,避免拼接结构带来的同轴度误差,壁厚设计上大端与小端的壁厚差不会超过3mm,防止加工过程中因为壁厚不均出现应力变形。如果是用在有腐蚀介质的工况,材料会选择不锈钢或者工程塑料,普通工况下则采用45号钢做表面发黑处理,兼顾成本与防锈能力。装配时,大端端面与安装座之间通常会加装薄铜垫或者密封垫片,一方面可以调整轴向安装尺寸,另一方面也能起到密封、防松的作用,避免设备运行过程中衬套出现松动移位。
在三维建模过程中,这类结构的建模逻辑优先保证同轴度约束,所有回转面都以同一中心轴线为基准,先绘制内外径的回转轮廓,通过旋转特征生成主体结构,之后再根据实际安装需求添加倒角、退刀槽等细节:大小端的外棱边都会做C0.5的倒角,去除加工毛刺,也方便装配时导入孔位;内孔的两端同样做倒角处理,方便传感元件插入,也能避免锐边划伤传感元件的引线外皮。如果需要通过螺栓紧固衬套,会在大端端面上均匀分布沉头孔,孔位的分度圆直径要避开内孔与外圆的壁厚位置,保证钻孔后不会出现壁厚过薄的问题。
实际选型替换时,需要重点核对三个尺寸边界:一是大端外径与沉孔的配合尺寸,二是内孔与传感元件的配合间隙,三是小端长度与安装板厚度的匹配关系,这三个尺寸直接决定了衬套能不能顺利安装、传感元件能不能正常工作。很多现场安装出现的检测数据不准、传感元件磨损问题,本质上都是衬套的同轴度或者安装间隙设计不合理,导致传感元件与被测部件出现偏心或者摩擦,因此这类看似简单的阶梯衬套结构,实际上直接影响着整个传感检测单元的工作稳定性与检测精度。
