传感器安装固定连接支座结构设计

　　在工业传感检测类设备的配套结构设计中，安装支座是保障传感器检测精度、运行稳定性的核心承载构件，这类构件的设计往往需要兼顾安装适配性、结构刚性、空间避让等多重工程需求，本次设计的支座结构，主要面向工业现场光电类、位移类传感器的安装固定场景，可适配自动化生产线、检测工位、设备内部传感模块的安装需求，解决传感器安装定位不准、长期运行松动、与周边构件干涉的常见工程问题。从结构功能逻辑来看，该支座采用一体化铣削成型的结构思路，主体分为安装贴合面、传感器承载腔、加强筋结构三个核心部分，其中背部的垂直安装面设置了三个均匀分布的沉头安装孔，可通过内六角螺栓将支座整体固定在设备机架、安装立板或者型材框架上，

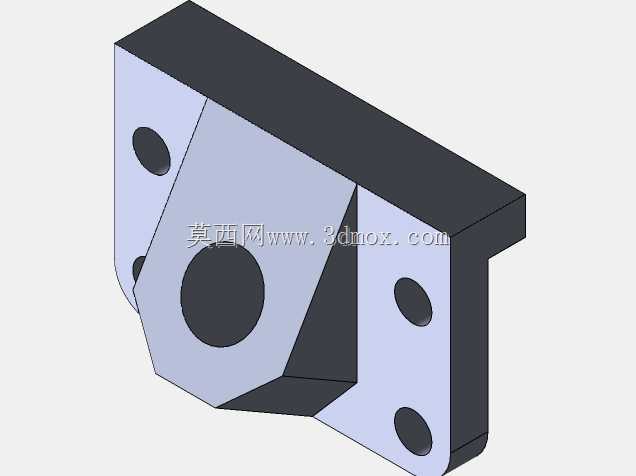

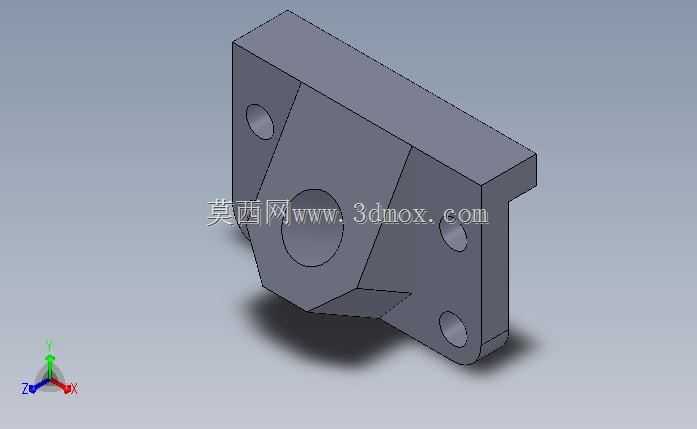

　　沉孔的设计可以保证螺栓安装后头部不突出安装面，避免与传感器本体或者周边走线产生干涉，同时三个孔呈三角形分布，相比两孔安装拥有更好的抗扭转性能，在设备存在小幅振动的工况下，也能保证支座不会出现偏转移位，保障传感器的检测基准始终保持稳定。支座正面的内凹圆孔为传感器的安装定位腔，圆孔的内径尺寸按照常用圆柱型传感器的外径公差做适配设计，安装时传感器可直接插入腔体内，通过侧面的顶丝或者端面压盖完成固定，这种内嵌式的安装方式相比外置抱箍安装，能更好的保护传感器本体，避免生产现场的切屑、粉尘、切削液直接接触传感器的连接部位，同时内嵌结构可以缩短传感器的伸出长度，降低外力碰撞导致传感器损坏的概率。在安装面与承载腔的连接部位，

　　设计了三角形的加强筋结构，筋板从安装面底部延伸至承载腔的下部，这种结构可以在不增加整体壁厚的前提下，大幅提升支座的整体刚性，避免传感器安装后因为悬臂过长出现低头、晃动的问题，经过受力校核，在常规工业传感应用的载荷下，该结构的形变量可以控制在0.02mm以内，完全满足高精度检测场景下的位置精度要求。从安装边界尺寸来看，该支座整体轮廓紧凑，垂直安装面的长宽尺寸控制在小范围内，不会占用过多的安装空间，适合在设备内部狭小空间内布置，支座的突出厚度经过优化，在保证加强筋结构强度的前提下，尽可能压缩了前后方向的尺寸，避免与设备内部的运动构件、走线槽产生空间干涉，安装孔的孔距按照通用工业安装标准设计，可直接适配市面上常见的安装型材、立板的孔位，

　　不需要额外做转接板设计，能大幅降低现场安装的改造成本。在实际应用场景中，这类支座可用于自动化产线的工件到位检测、位移尺寸检测、转速检测等工位的传感器安装，相比薄板冲压的安装支架，一体化的刚性结构拥有更好的抗振性能，在机床周边、冲压设备附近等存在持续振动的工况下，也能长期保持传感器的位置精度，减少因为支架松动导致的检测误判、信号丢失等问题。设计过程中还对支座的边角做了倒角处理，所有锐边都做了R角过渡，一方面可以避免安装过程中划伤操作人员，另一方面也能减少应力集中，提升构件的长期疲劳强度，在材质选择上，该结构可采用铝合金或者45号钢加工，铝合金材质重量轻、防锈性能好，适合常规无腐蚀的工业场景，45号钢材质刚性更强，适合重载、强振动的安装工况，两种材质都可以通过常规铣削设备完成加工，加工工艺性好，不需要复杂的工装夹具就能完成批量生产。在安装适配性上，该支座的承载腔可以根据不同型号的传感器尺寸做参数化调整，安装孔的孔距也可以根据实际安装面的需求做适配修改，结构的拓展性较强，可覆盖大部分圆柱型工业传感器的安装需求，不需要针对每一款传感器重新设计全新的支架结构，能有效减少设计人员的重复建模工作量，缩短设备开发的周期。
