法兰连接式工业管道密度检测装置

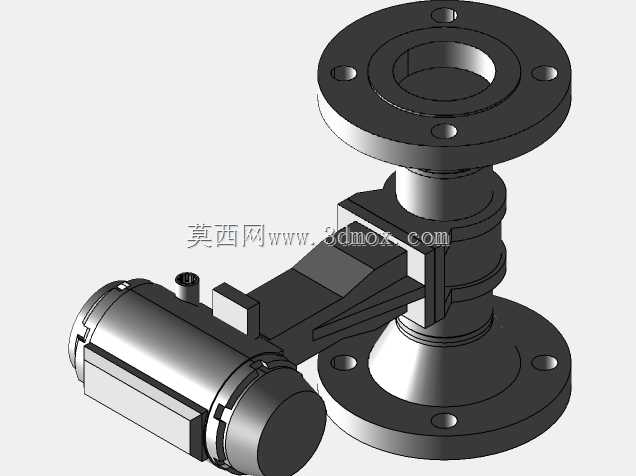

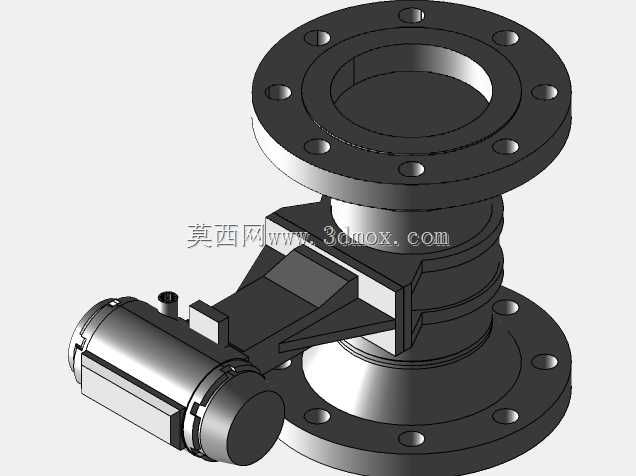

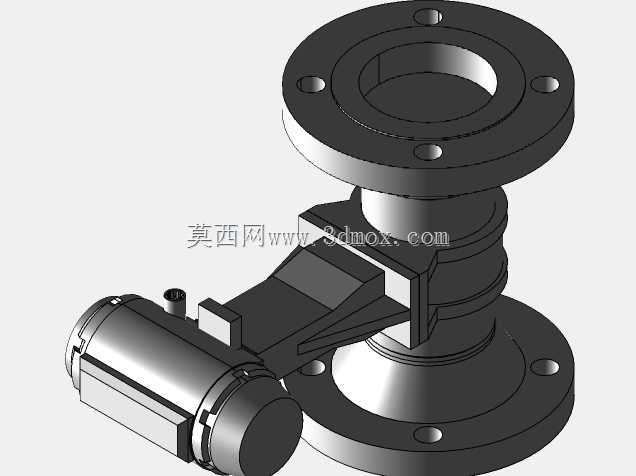

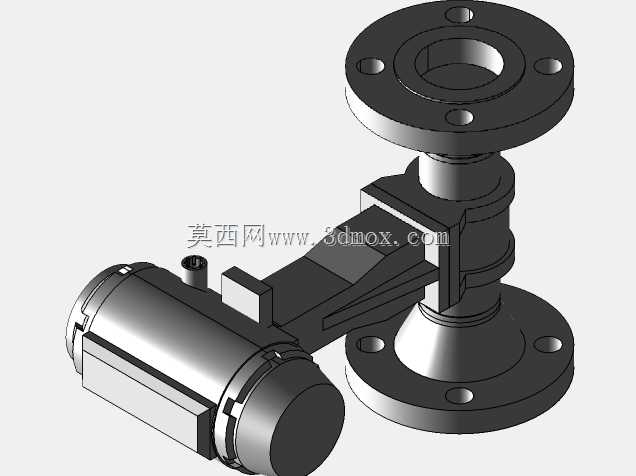

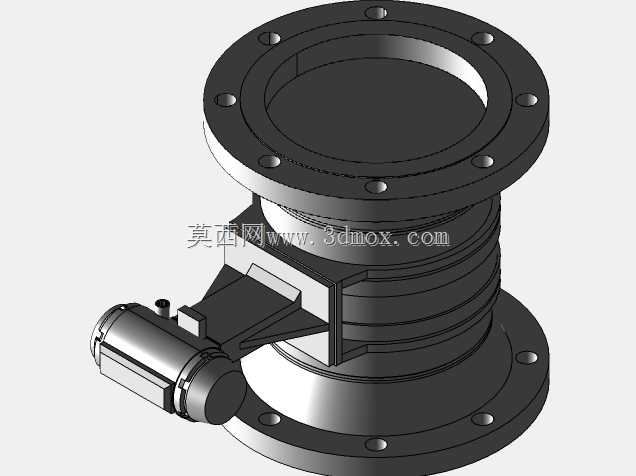

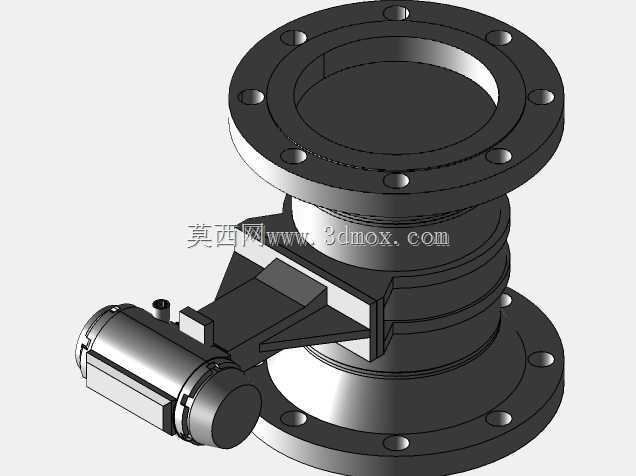

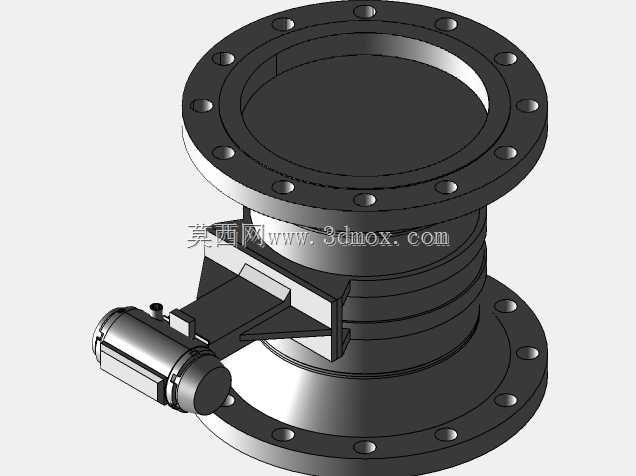

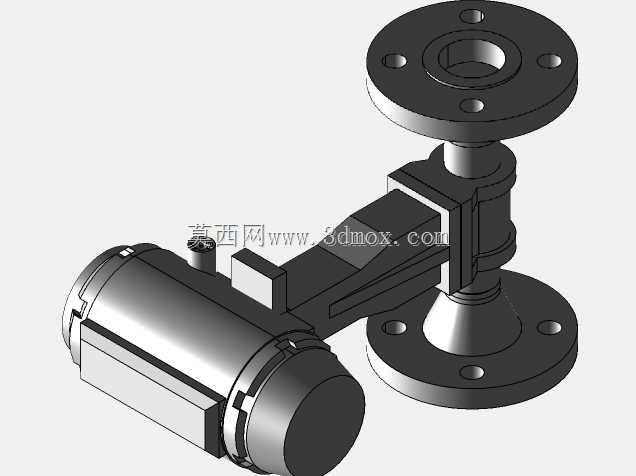

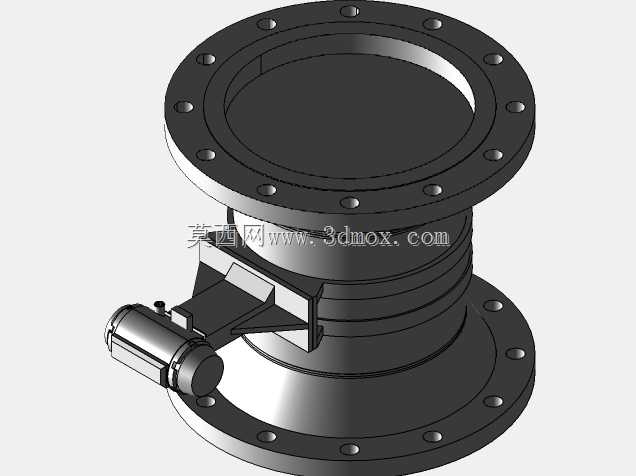

　　该装置为管道在线安装式密度检测部件，主要用于工业流体输送场景下的介质密度实时监测，常见应用覆盖化工物料输送管线、食品加工流体管路、水处理工艺管道、油气集输支线等需要连续获取介质密度参数的工况，可直接串接在工艺管线中，无需额外旁路改造，适配公称通径1又1/2英寸至12英寸的常规工业管道，安装时需保证前后直管段满足流体整流要求，避免弯头、变径等扰流结构紧邻检测段，确保测量数据的稳定性。从结构设计来看，装置分为测量管段与变送单元两个核心部分，测量管段采用上下法兰对接结构，法兰端面加工有标准密封槽与螺栓孔位，可直接与同压力等级的工业管道法兰配对安装，密封面形式适配常用的RF突面结构，能满足多数中低压工艺管线的密封要求；

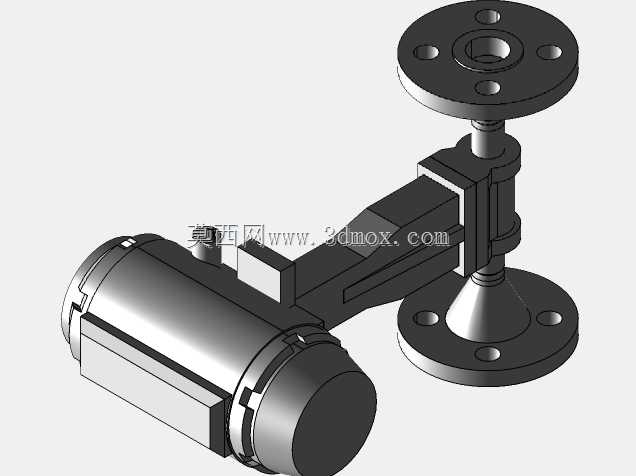

　　管段内部为直通式流道设计，无突出节流部件，压损控制在较低水平，不会对管线内的流体输送造成明显阻力，也不易积存介质中的固体杂质，适配含少量颗粒的流体工况。变送单元通过侧装支架与测量管段刚性连接，整体采用一体化紧凑布局，省去了分体式安装的远传引压管线，减少了泄漏点与信号衰减风险，变送单元外壳为圆柱形密封结构，接线端位于壳体侧上方，可适配现场电缆穿管布线需求，外壳防护等级满足常规工业现场的防尘防水要求，可直接安装在户外或有轻度喷淋的生产区域。设计过程中优先考虑了现场安装的兼容性，测量管段的法兰螺栓孔分布遵循通用管道法兰标准，安装时无需对现有管线进行非标改造，只需断开对应管段将装置串入即可完成机械安装；变送单元的朝向可根据现场布线、

　　读数需求绕连接轴做小角度调整，避免现场管线密集、操作空间狭窄时出现接线或调试不便的问题。结构受力层面，测量管段的壁厚经过核算，可承受对应公称压力下的管道载荷，法兰与管体的连接部位做了加强过渡处理，避免管线振动、应力集中导致的结构开裂；变送单元与测量管段的连接部位设置了密封隔离结构，可防止管线内介质温度传导至变送电子元件部分，适配一定温度范围内的流体测量需求，避免高温介质影响电子元器件的测量精度与使用寿命。从实际使用角度，该装置的测量原理基于振动式密度检测，通过检测管段内谐振元件的振动频率变化换算介质密度，响应速度快，可实时跟踪管线内介质密度的波动，为工艺配比控制、介质组分判断、产品质量监控提供连续的数据支撑；

　　相比传统的实验室取样检测，在线式安装结构无需人工取样，可实现24小时连续监测，大幅降低人工巡检的工作量，也避免了取样过程中介质性质变化导致的检测误差。安装边界方面，除了满足前后直管段要求外，装置整体的侧向伸出长度需在管线安装时预留足够的操作空间，便于后期的接线、调试与维护，安装位置需避开强振动源、强电磁干扰源，若现场管线振动较大可在相邻管线位置加装支撑固定结构，降低振动对测量精度的影响；装置的整体重量集中在测量管段部分，安装时需由管线法兰承担主要承重，无需额外为变送单元设置独立支撑，简化现场安装的施工流程。流道设计上充分考虑了不同流体的适配性，直通式结构可适配牛顿流体、非牛顿流体以及含少量固体颗粒的浆液类介质，不会出现流道堵塞的问题，日常维护仅需定期校准变送单元参数、检查法兰密封面是否有泄漏即可，维护工作量极低，适合长期连续运行的工业生产场景。
