环形分体式智能穿戴传感装置结构设计

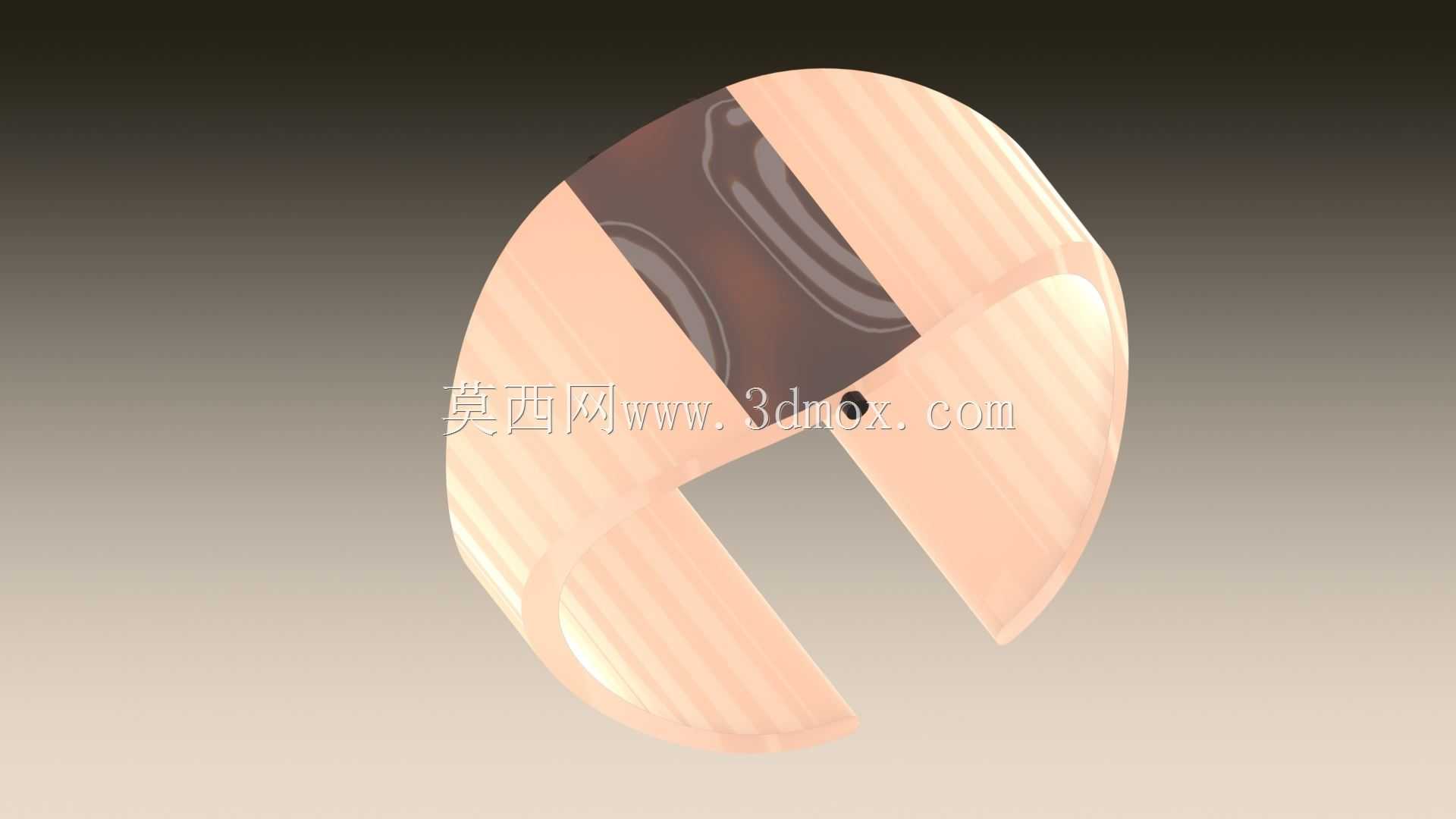

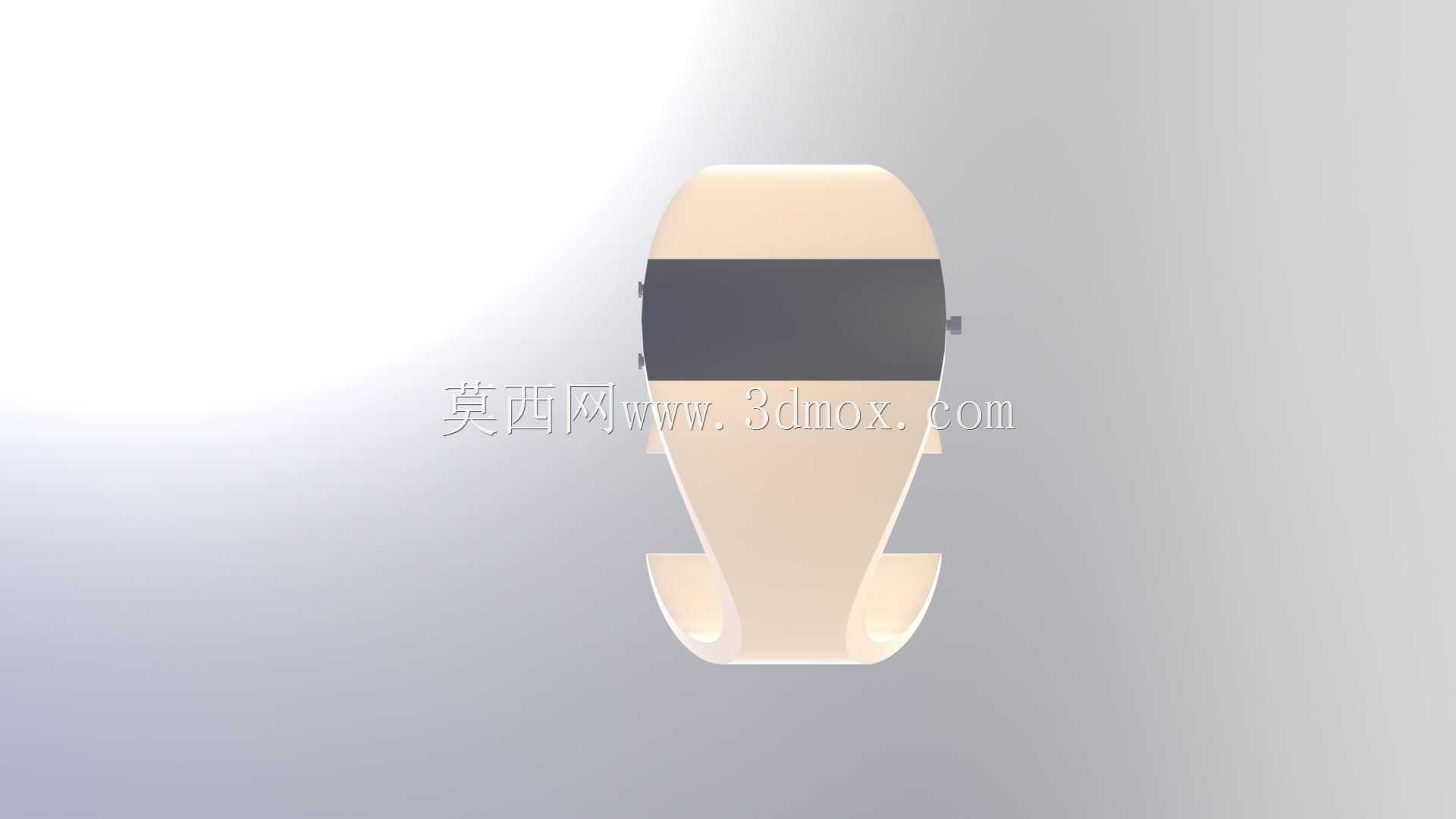

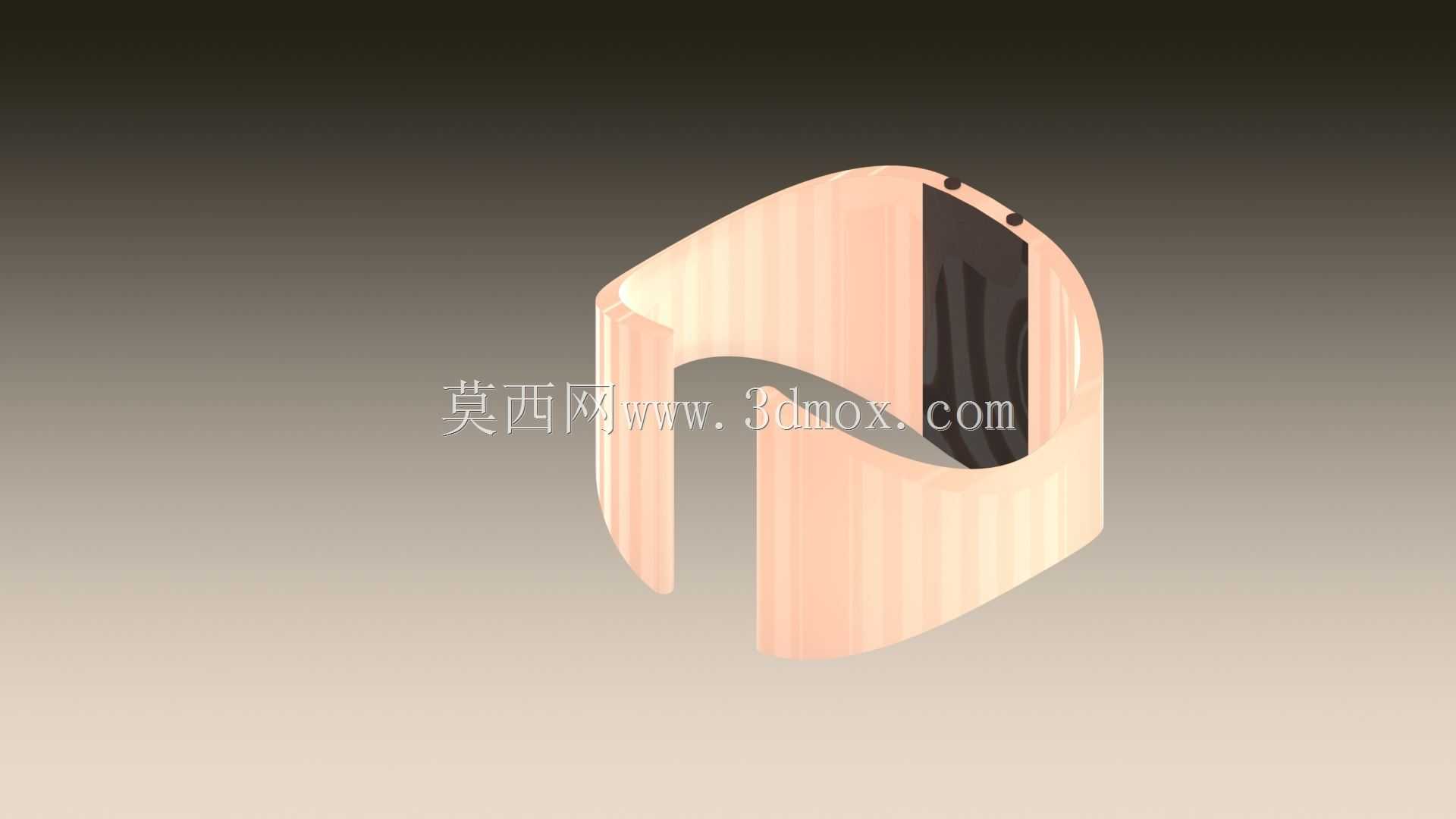

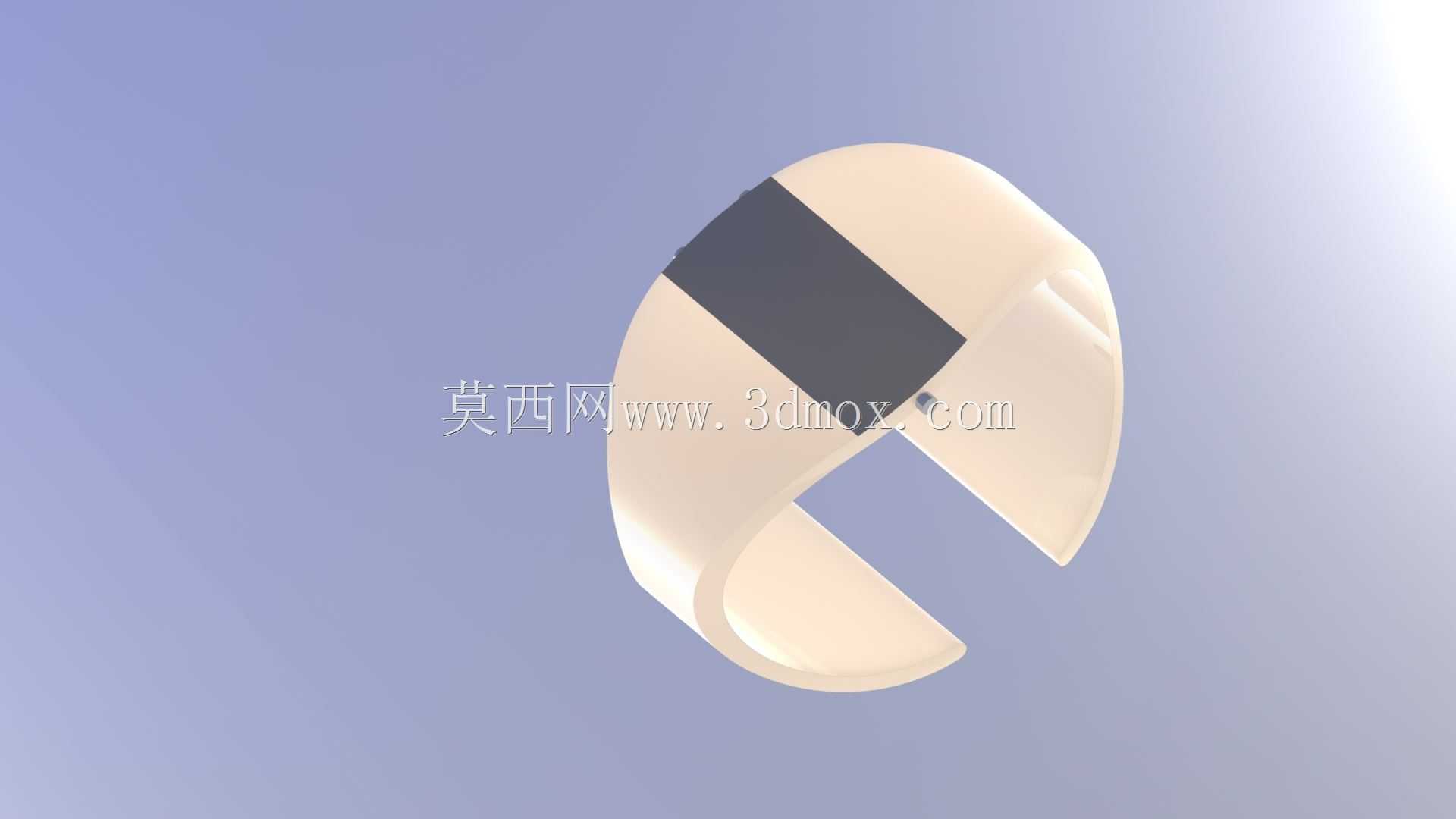

　　这款环形分体式腕戴传感装置，最初的设计切入点是解决传统腕戴传感设备佩戴贴合度差、模块拆装不便的痛点，在医疗体征监测、运动数据采集、工业现场人员状态感知等场景都有明确的适配空间。从结构逻辑来看，整体采用断开式环形柔性带体作为承载主体，带体选用亲肤弹性材质，断开位置预留传感模块的安装卡槽，模块与带体之间通过定位凸点与凹槽实现过盈配合，无需额外紧固件即可完成固定，日常维护更换模块时无需借助工具，直接沿径向施力即可拆分，大幅降低现场运维的操作门槛。

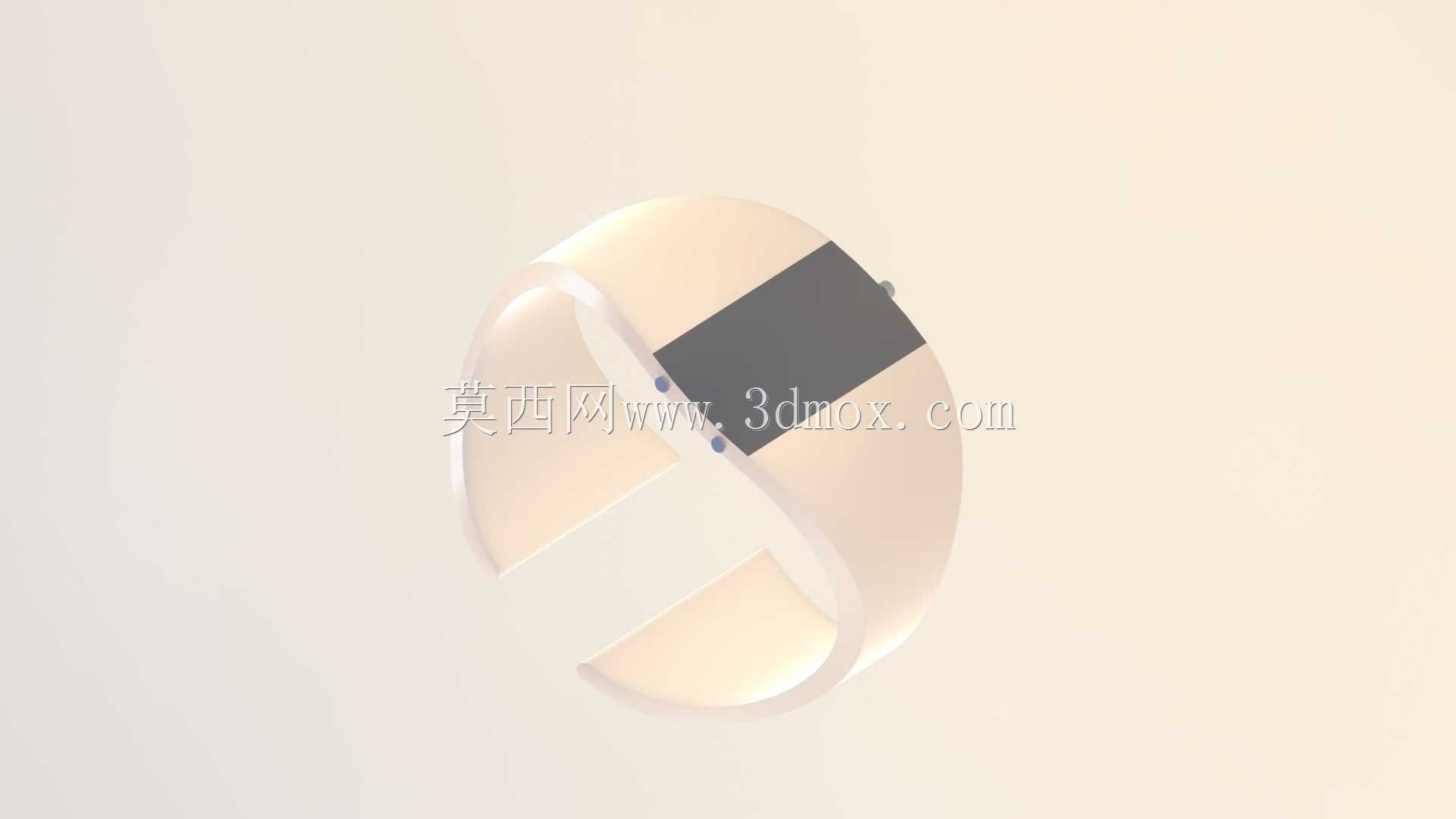

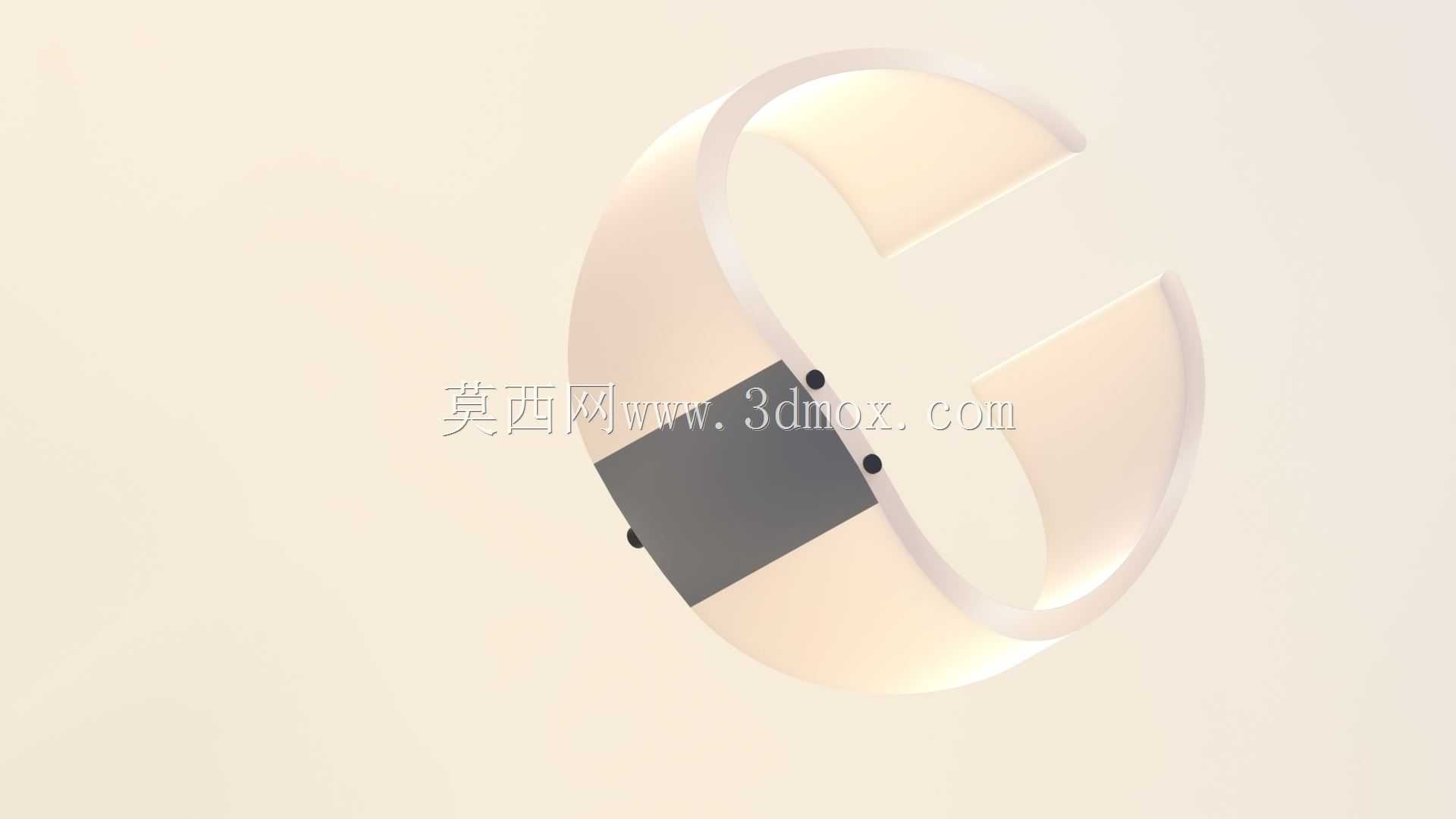

　　在功能实现层面，外露的矩形传感模块内置多轴姿态感知、体表体征采集的核心元件，模块表面与带体外弧面保持齐平，避免佩戴时出现凸起剐蹭衣物或工装的问题；模块两侧的黑色定位点同时承担电气连接触点的作用，带体内置的柔性FPC线路通过触点与模块连通，无需在带体上开设过线孔，保证带体整体的结构完整性与防水性能，可适配日常洗手、短时淋雨等溅水环境，满足户外作业、日常运动场景的使用需求。

　　从安装边界与尺寸适配角度，环形带体的曲率按照成年人腕部平均曲率设计，内径预留62-72mm的弹性适配范围，带体宽度控制在18mm，厚度仅3.2mm，佩戴时不会对腕部活动造成明显束缚，即使长时间佩戴操作设备、书写记录也不会产生硌腕的异物感。传感模块的外形尺寸为22mm×16mm×4mm，模块边缘做R2圆角过渡，与带体衔接位置做0.5mm的倒角顺接，完全消除衔接处的台阶棱角，避免佩戴过程中积灰、勾挂织物纤维。

　　设计过程中特意规避了传统一体式腕带设备的缺陷：传统设备的传感元件与带体一体注塑成型，一旦传感元件故障需要整体更换带体，维护成本高，且不同用户的腕部粗细差异较大，固定曲率的带体容易出现过松滑动导致传感数据偏移、过紧压迫腕部影响佩戴舒适度的问题。这款分体结构的带体可根据不同使用场景更换不同硬度、不同表面纹理的材质，比如工业场景选用耐油污、抗汗液腐蚀的改性TPU材质，医疗监测场景选用医用级硅胶材质，运动场景选用透气排汗的多孔发泡材质，传感模块可通用适配不同材质的带体，大幅提升部件的通用互换性。

　　在传感精度保障的结构设计上，模块安装位置正对腕部桡骨茎突下方的动脉搏动位置，带体佩戴后模块的传感面可紧密贴合体表，不会因为腕部活动出现贴合间隙；带体断开处的两个端面做15度斜切处理，当带体环绕腕部时，两个端面不会直接硬接触顶压皮肤，而是预留0.5-2mm的弹性伸缩间隙，适配腕部在握拳、弯曲时的围度变化，始终保持模块传感面与皮肤的贴合压力稳定在0.3-0.5N的最优区间，避免压力过大影响局部血液循环，或是压力过小导致传感数据采集失真。

　　从结构可靠性角度，带体与模块的连接位置做了防呆设计，模块只有一个安装方向可卡入卡槽，避免反向安装导致触点接触不良；触点采用镀金工艺，抵御日常汗液、环境湿气的腐蚀，保证长期使用的电气连接稳定性。带体的弹性疲劳寿命按照不少于10000次弯折测试标准设计，反复弯折后不会出现永久变形、开裂的问题，适配日常佩戴过程中频繁的腕部活动工况。整体结构没有外露的螺丝、卡扣等易脱落小零件，避免在工业生产现场佩戴时零件脱落掉入生产设备造成安全隐患，同时也简化了整体的清洁流程，可直接用清水擦拭表面，无清洁死角。
