按动式金属细尖书写笔结构设计

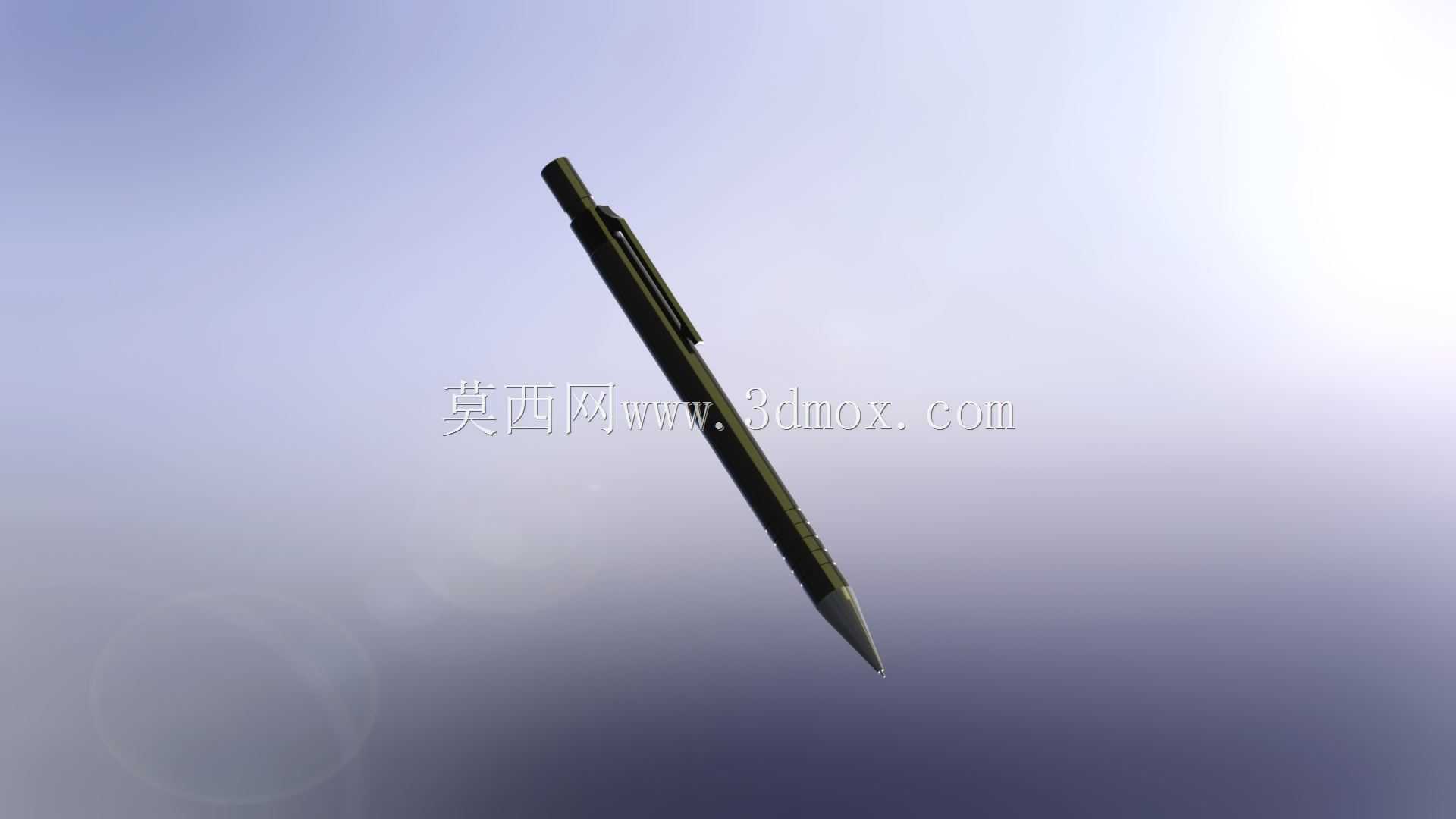

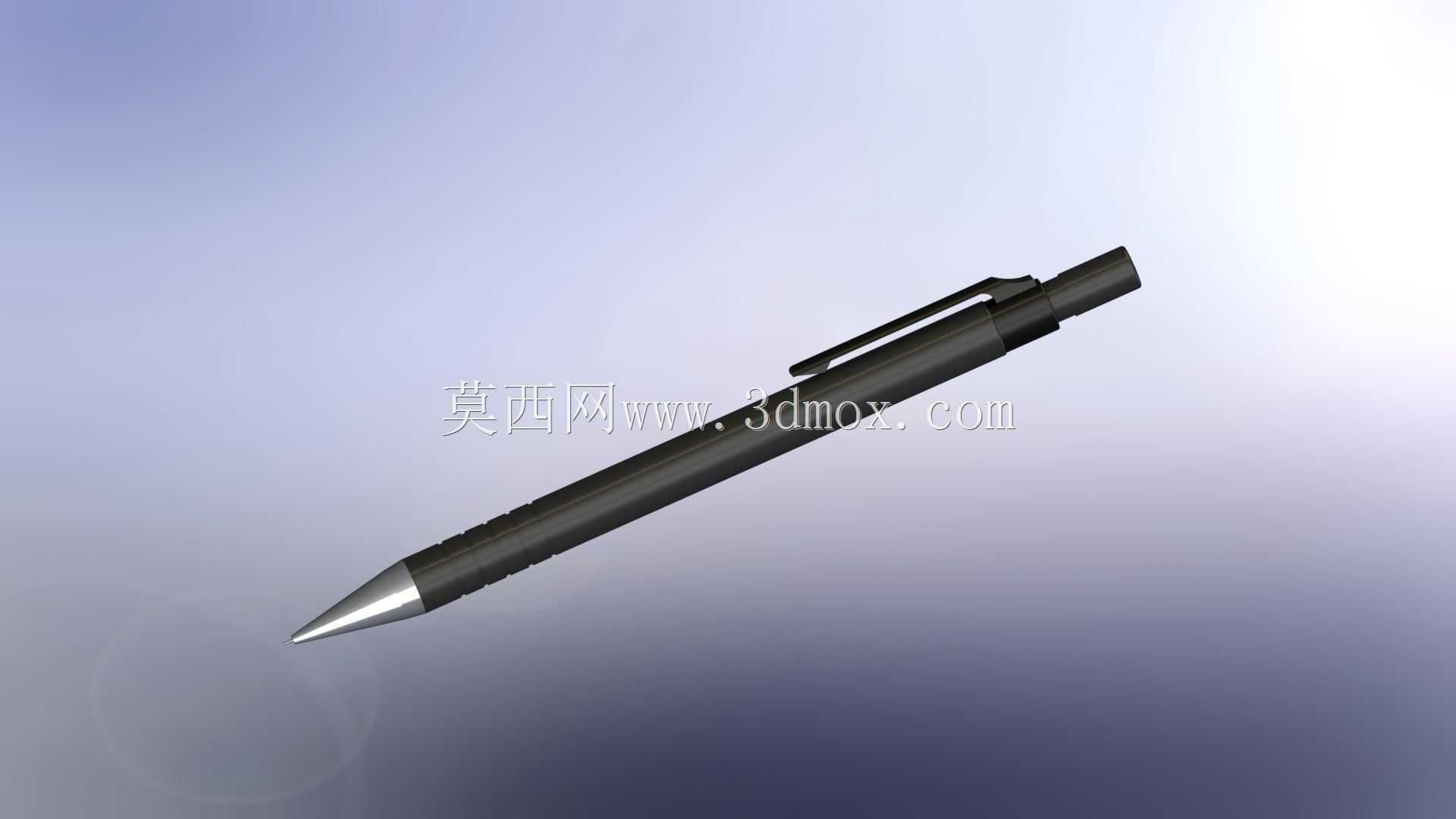

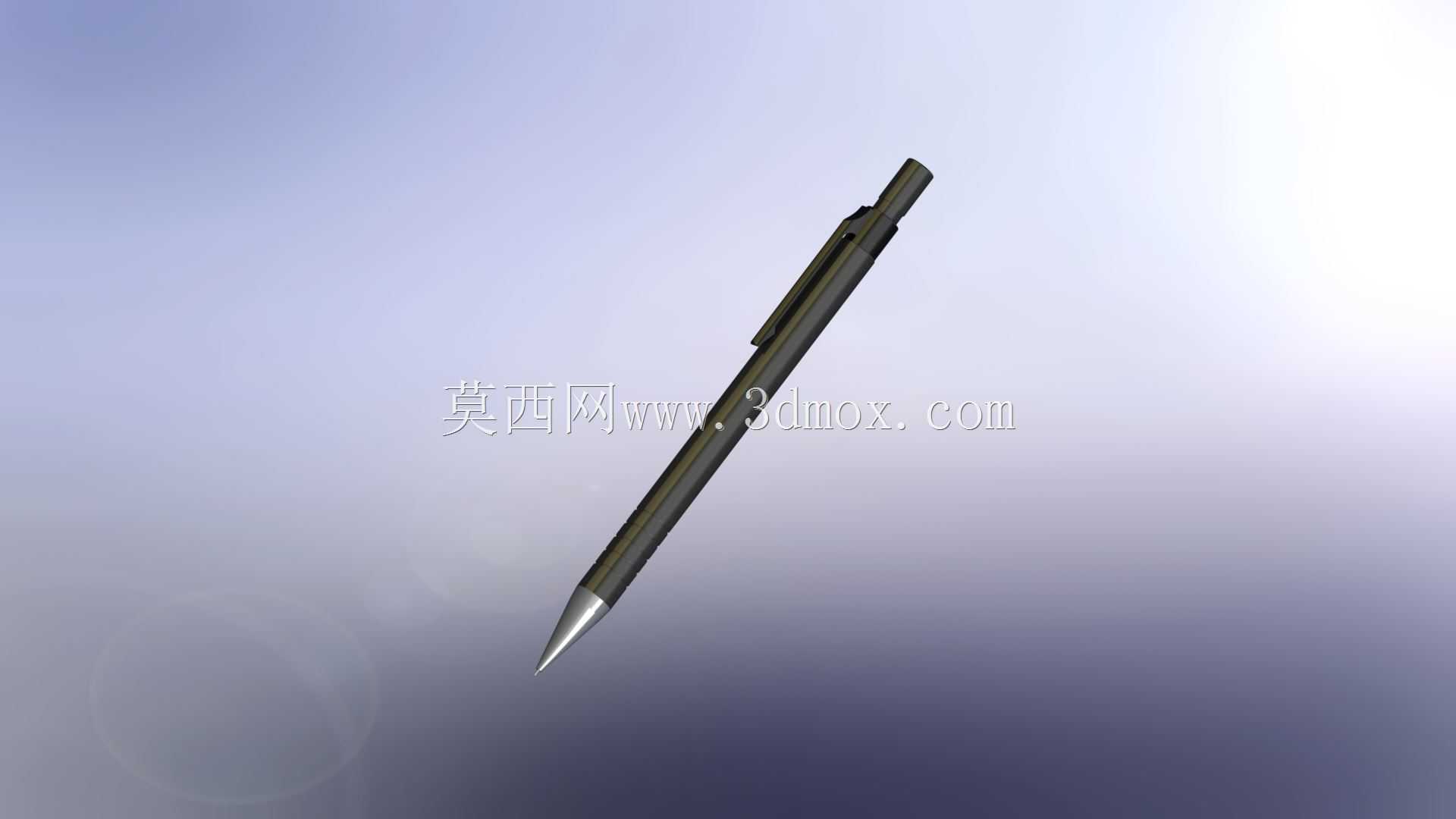

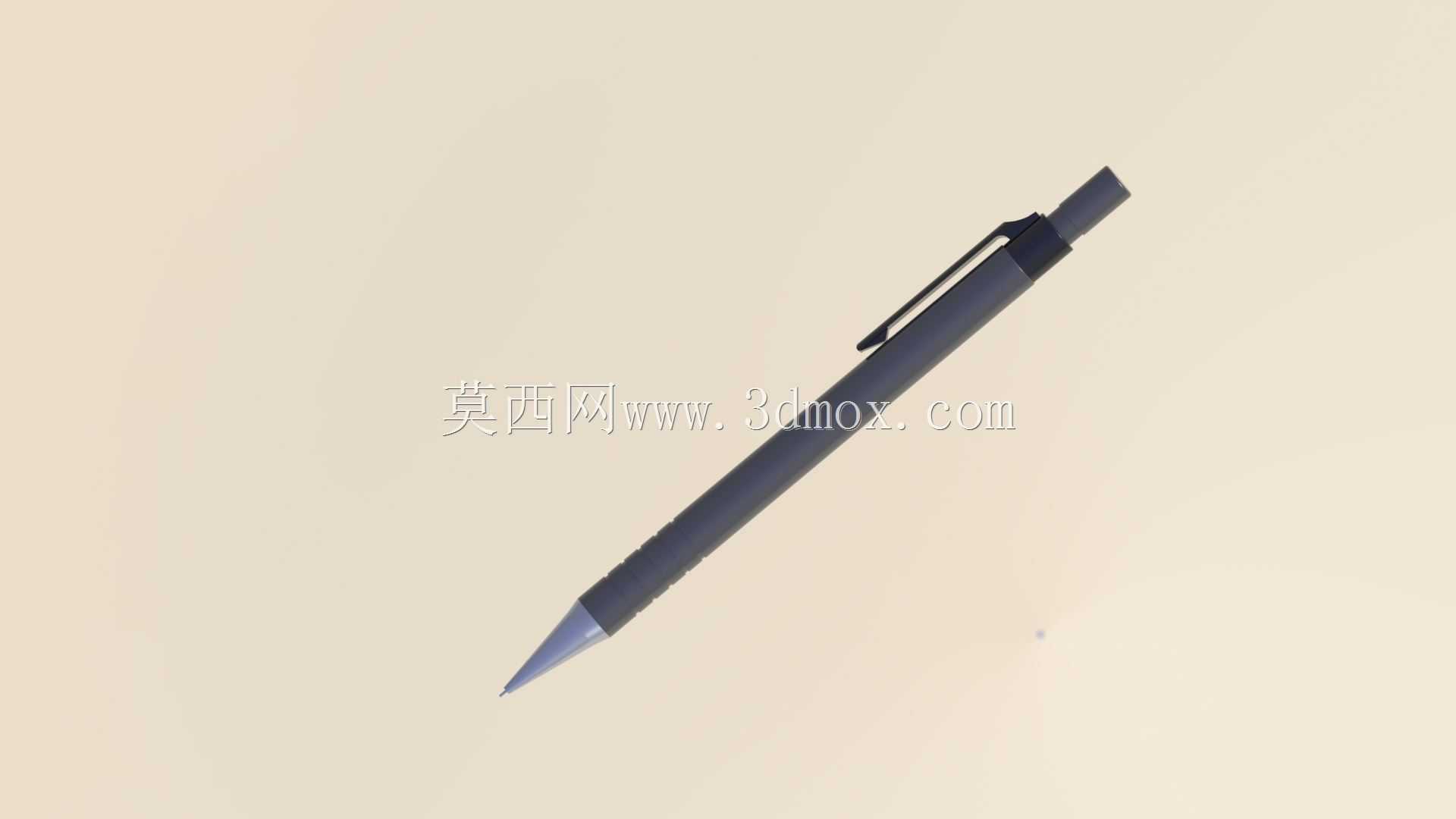

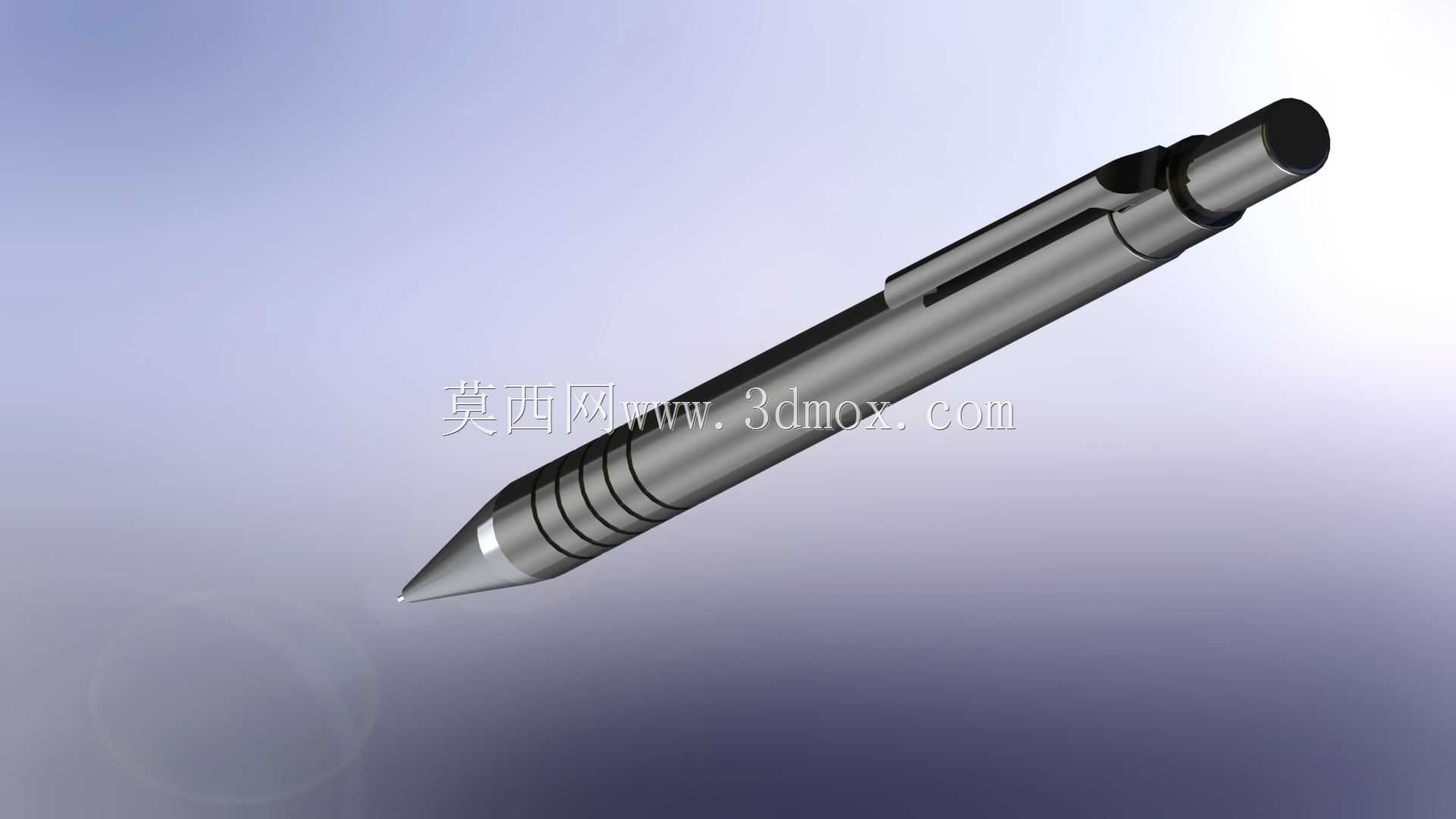

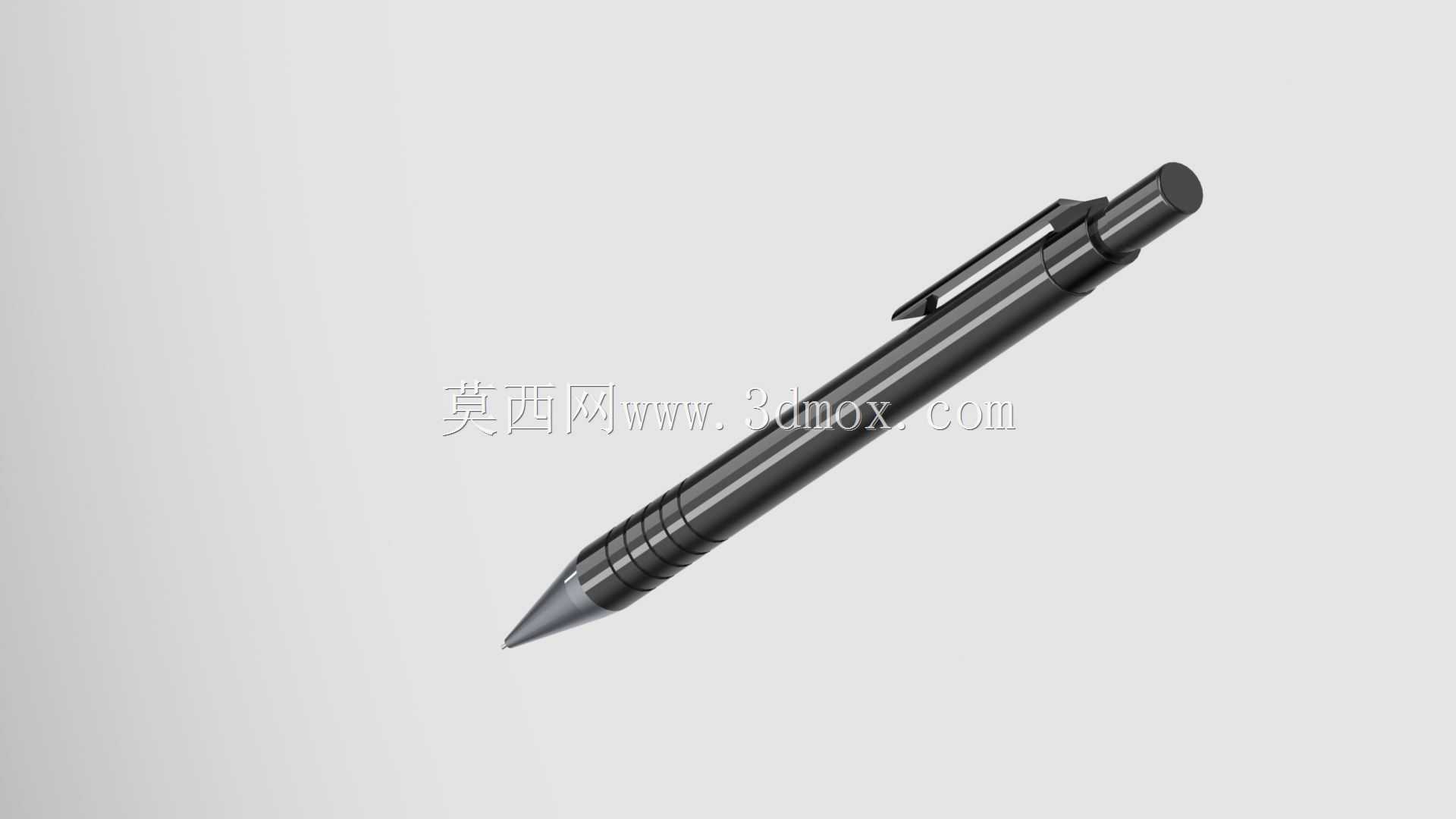

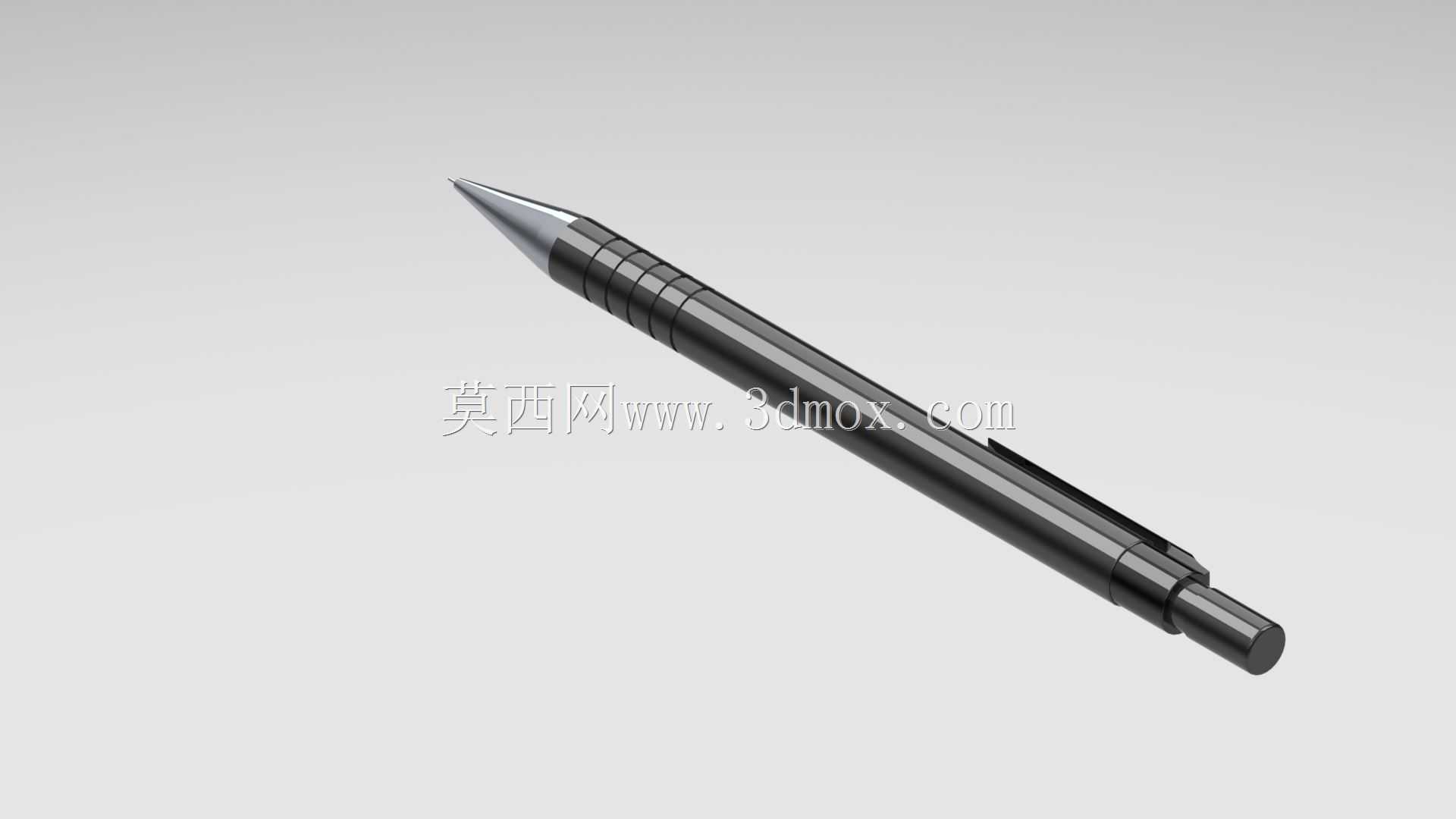

　　这款按动式细尖书写笔的三维结构设计，首先要兼顾日常手持书写的握持手感与长期使用的结构可靠性，笔身整体采用细长圆柱构型，笔杆外表面做细微的磨砂防滑处理，避免长时间握持书写时出现打滑脱手的情况，笔夹设置在笔身上部侧方，采用一体化弹性结构设计，既可以夹持在笔记本封皮、工装口袋边缘，也不会因为反复夹持出现结构断裂的问题。从实际应用场景来看，这类书写笔既可以满足日常办公场景下的记录需求，也适配工程现场临时标注、绘图草稿标记的使用场景，笔尖采用细锥度金属构型，出芯通道做同轴度公差约束，保证书写过程中笔尖不会出现晃动偏移，出墨均匀不会出现断墨刮纸的问题。设计过程中首先拆解了按动结构的运动逻辑，笔身内部的按动锁止结构采用经典的棘轮卡位设计，

　　按压笔尾端的按动帽时，内部的推杆带动笔芯向前移动，棘轮结构旋转卡位将笔芯锁定在伸出位置，再次按压时棘轮脱开，内部的复位弹簧将笔芯推回笔杆内部，保护笔尖不受磕碰损坏。笔身的各段连接采用细牙螺纹配合，笔杆前段与笔身主体的螺纹配合长度控制在三到四个螺距，既保证连接强度，也方便日常更换笔芯时快速拆卸，螺纹连接处做微小的止退倒角，避免日常携带过程中笔杆受震动出现松脱的情况。外形尺寸方面，笔身整体直径控制在8毫米左右，整体长度在收起状态下为140毫米左右，伸出笔尖后总长度增加8毫米，这个尺寸区间刚好适配大多数成年人的手掌握持跨度，握持位置距离笔尖的距离在35毫米左右，符合日常书写的握持习惯，不会因为笔身过粗导致握持费力，

　　也不会因为笔身过细长时间书写出现手指疲劳的问题。安装边界上，笔身内部的笔芯腔体直径预留0.2毫米的装配间隙，适配市面上常规规格的按动式替芯，不需要专门定制特殊规格的笔芯，降低后期使用的替换成本，笔夹的突出高度控制在5毫米，既保证夹持厚度可以适配10毫米以内的笔记本封皮、布料口袋，也不会因为突出过多导致笔放在桌面上时容易滚落。结构设计上对所有的棱角位置都做了R0.5的圆角过渡，避免尖锐边角划伤使用者，笔尾的按动帽做圆弧内凹设计，按压时手指的接触面积更大，按压力度控制在15牛左右，不需要用太大的力气就可以完成按动出芯的操作，复位弹簧的弹力经过匹配，既可以保证笔芯收回时动作顺畅，也不会因为弹力过大导致按动时手感过硬。

　　笔身的重量控制在15克左右，上部的笔夹位置做局部的重量平衡，避免笔放在倾斜桌面上时因为头重脚轻出现滚落，笔尖位置的金属导向套和笔杆采用过盈配合装配，导向套的内孔和笔芯的配合间隙控制在0.1毫米，保证笔芯伸出后不会出现径向晃动，书写时的线条稳定性更好。
