带水晶头的工业以太网连接跳线结构设计

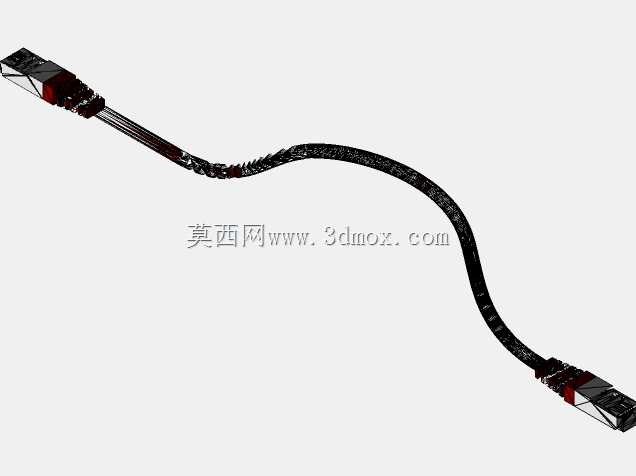

　　在工业自动化控制场景里，以太网电缆承担着PLC主站与分布式IO模块、伺服驱动器、视觉检测单元之间的实时数据传输任务，和民用场景的网线不同，工业场景下的线缆需要适配机柜内弯折布线、拖链往复移动、电磁干扰较强的复杂工况，设计阶段需要兼顾结构可靠性与信号传输稳定性。这款以太网连接跳线两端采用标准RJ45水晶头结构，水晶头外部的注塑护套做了渐变加厚处理，靠近插接口的位置厚度较薄，保证和设备网口插接时不会和周边相邻接口产生干涉，靠近线缆端的位置逐步加厚，内置应力释放结构，避免线缆反复弯折时芯线在水晶头压接位置出现断裂。线缆本身采用多股绞合软铜芯结构，每对芯线按照固定扭绞节距排布，降低线对之间的串扰影响，外层护套采用耐磨柔性材质，

　　能够承受最小弯折半径下的反复弯曲而不出现护套开裂、芯线折断的问题，适配拖链内往复移动的布线需求。从安装边界来看，两端水晶头的插接尺寸完全符合通用RJ45接口标准，插入设备网口后突出设备面板的长度控制在合理范围，不会因为突出过长影响机柜柜门关闭，也不会和相邻插接的电源接头、通讯接头产生空间干涉。线缆的走线过程中，不需要额外做特殊的固定处理，依靠自身的柔性可以顺着机柜内的布线槽自然排布，在需要转弯的位置不需要使用过大的弯折力就能顺着走线方向成型，不会因为线缆硬度过大出现回弹翘起的问题。在实际设备调试场景中，这类以太网跳线可以直接用于交换机和各控制单元之间的短距离连接，不需要现场压接水晶头，减少现场接线的工作量，

　　同时预制的压接结构比现场手工压接的接触可靠性更高，能够避免因为压接不良导致的通讯中断、数据丢包问题。设计过程中，针对水晶头和线缆的连接位置做了特殊的抗拉伸结构，在线缆承受意外拉扯时，拉力会直接作用在护套和水晶头的卡扣结构上，不会直接传导到内部芯线的压接点，避免拉扯导致芯线从水晶头中脱出。线缆外护套的表面做了细微的防滑纹理处理，施工人员插拔水晶头时可以顺着线缆握持借力，不会因为护套表面过于光滑导致插拔时滑脱。在电磁兼容性设计上，线缆内部的线对排布严格遵循差分信号传输的阻抗匹配要求，保证100Mbps甚至1Gbps传输速率下的信号完整性，即使在靠近伺服动力线、变频器输出线的位置布线，也能有效屏蔽外界电磁干扰，保证通讯数据的稳定传输，

　　不会因为干扰出现控制指令延迟、数据传输错误的问题。针对不同的安装空间，这类跳线可以根据实际布线长度选择对应规格，两端的水晶头尺寸统一，不需要考虑接口适配问题，无论是安装在标准机柜的交换机上，还是直接插在设备本体的通讯端口上，都能保证可靠的插接深度，卡扣能够和网口的卡槽牢固卡合，设备运行过程中产生的振动不会导致接头松脱。日常维护过程中，需要拆卸跳线时，只需要按压水晶头的卡扣弹片就能顺利拔出，不会出现卡扣过紧难以按压、或者卡扣过松容易松脱的问题，弹片的按压行程和回弹力度都经过反复验证，兼顾连接牢固性和拆卸便捷性。线缆本身的外径控制在通用网线的标准尺寸范围内，可以适配常规的网线固定座、理线夹、走线槽，不需要额外采购特殊规格的布线配件，降低现场施工的配件选型成本。在一些需要经常插拔调试的场景，比如设备出厂前的功能测试工位，这类预制跳线的水晶头插拔寿命能够满足上千次的反复插拔需求，镀金接触片不会因为反复插拔出现氧化、接触不良的问题，长期使用也能保证稳定的接触电阻，避免因为接触问题导致的通讯故障。
