小型桌面级CNC雕刻机Z轴传动模组结构

　　这套Z轴传动模组是小型桌面CNC加工设备的核心升降执行单元，主要面向小型非金属工件的雕刻、铣削加工场景，常见于个人DIY加工、教学实训、小批量手板制作等工况，可适配亚克力、软铝、木材、PCB板等多种常见加工材料的Z向进给需求，承担加工过程中刀具的垂直方向进刀、退刀动作，是直接决定加工深度精度、Z向运动稳定性的核心结构部件。

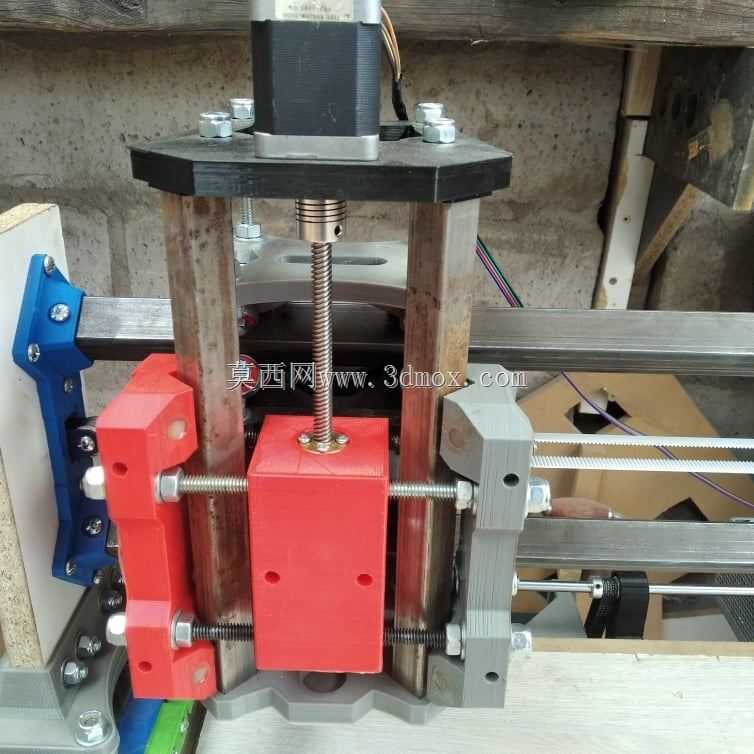

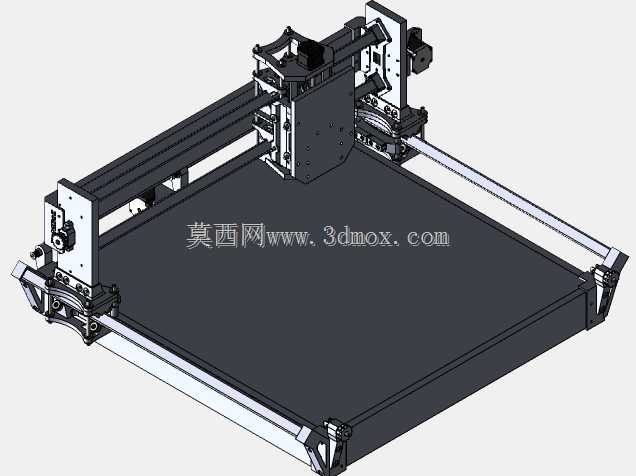

　　从结构设计逻辑来看，这套模组采用了双光轴导向+单丝杆驱动的经典布局，两根平行布置的圆柱直线光轴作为Z向运动的导向支撑，光轴两端通过顶部安装板与底部基座完成固定，光轴材质选用标准轴承钢，表面经高频淬火处理后硬度可达HRC60以上，表面粗糙度控制在Ra0.8以内，可有效降低滑动过程中的摩擦阻力，同时保证长期往复运动下的导向精度不发生偏移。驱动部分选用T型丝杆搭配消隙螺母的组合，丝杆上端通过柔性联轴器与顶部的步进电机输出轴直连，这种连接方式可以补偿电机轴与丝杆之间的微小同轴度误差，避免装配过程中出现的别劲、卡顿问题，同时能缓冲加工过程中Z向产生的微小振动，保护电机轴承不受径向力损伤。

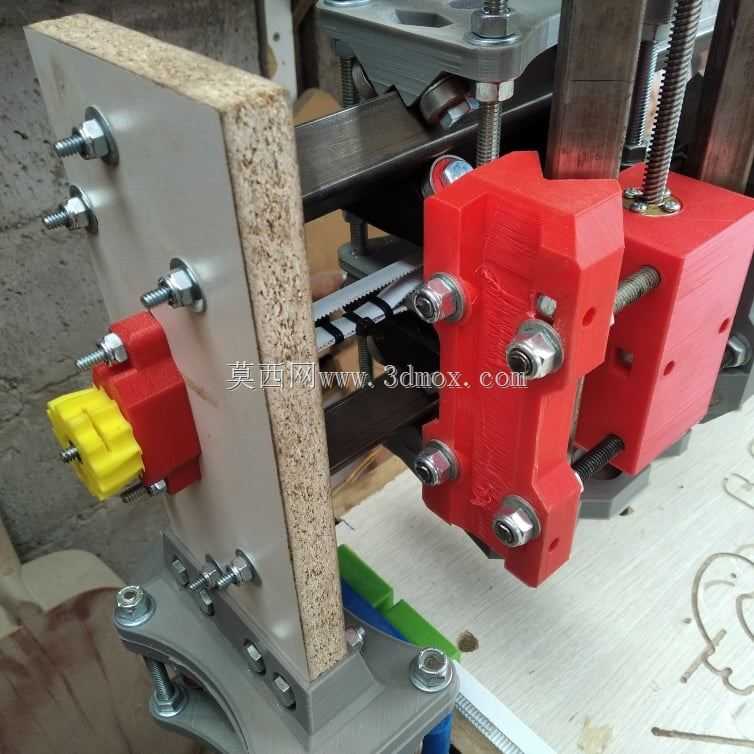

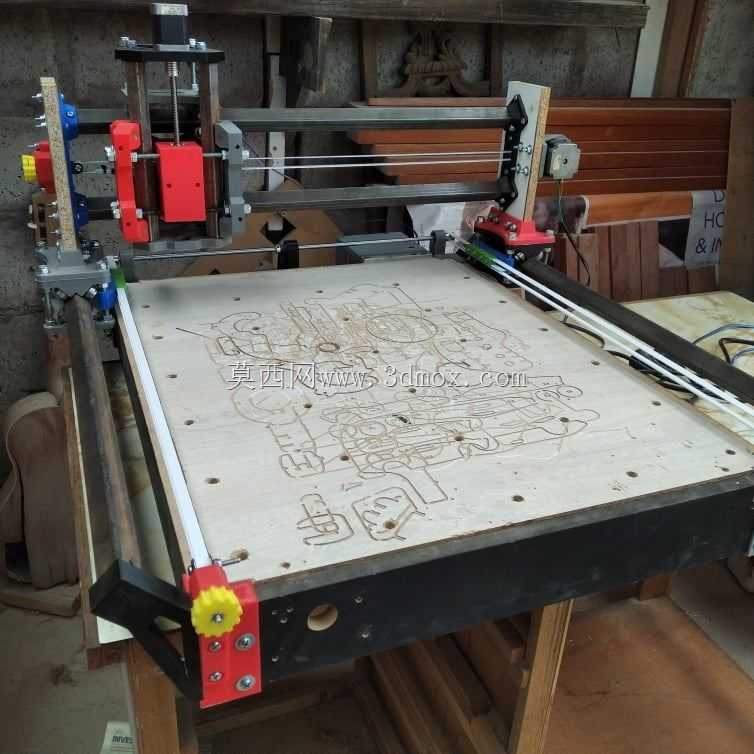

　　运动滑台部分采用分体式组合设计，其中红色的主滑台块通过直线轴承与两根导向光轴配合，同时与丝杆上的消隙螺母固定连接，是Z向运动的核心承载部件，滑台正面预留了标准的主轴安装位，可直接夹持直径43mm/52mm等常见规格的高速风冷主轴，安装位周边设计了对称的锁紧螺丝孔，可通过顶丝完成主轴的周向与轴向固定，保证主轴在高速旋转过程中不会出现窜动。侧边的红色与灰色辅助滑块分别承担限位与附加负载安装功能，其中靠近光轴外侧的红色滑块可安装行程触发碰块，配合机架上安装的限位开关完成Z轴的上下硬限位保护，避免运动超程导致的机械碰撞；另一侧的灰色滑块预留了拖链安装位，可将主轴的动力线、控制线规整收纳在拖链内，避免Z轴上下运动过程中线缆出现拉扯、缠绕问题。

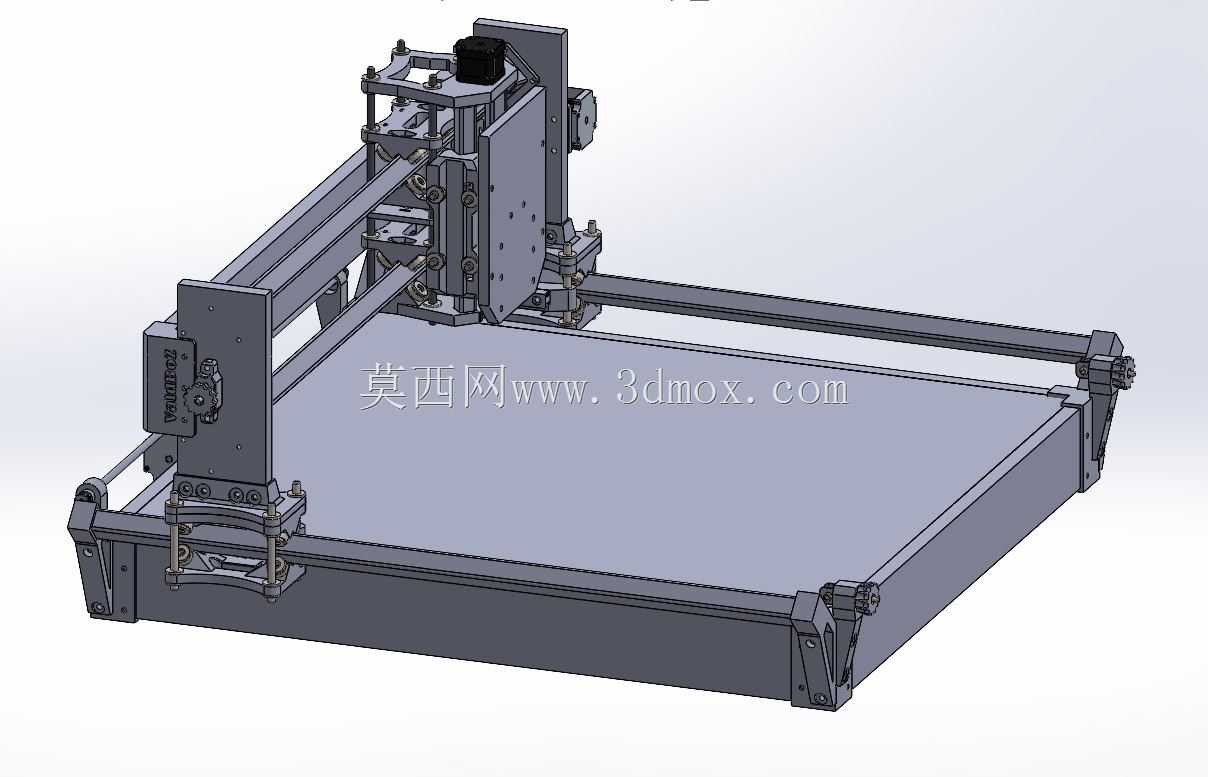

　　整套模组的安装边界设计充分考虑了桌面级设备的紧凑性需求，整体横向安装宽度控制在180mm以内，Z向有效行程可根据选用的光轴与丝杆长度灵活调整，常规配置下有效行程为80-120mm，完全满足小型工件的加工深度需求。顶部的电机安装板采用加厚钢板切割成型，可适配42型、57型两种常见规格的步进电机安装，安装孔位采用标准化的NEMA安装尺寸，用户可根据自身的负载需求灵活更换不同扭矩的电机，无需对安装板进行二次加工。导向光轴的固定端采用顶丝锁紧+端面压盖的双重固定方式，可避免设备长期运行后光轴出现松动移位，同时也方便后期维护时快速拆解更换磨损部件。

　　在实际运行过程中，这套模组的运动阻力控制表现优异，双光轴的导向结构可抵消主轴加工时产生的径向切削力，避免丝杆承受侧向载荷，有效延长丝杆与螺母的使用寿命。滑台的运动直线度可控制在0.05mm/100mm以内，重复定位精度可达0.02mm，完全满足小型雕刻加工的精度要求。所有3D打印结构件均采用PETG或ABS材质打印，壁厚设置在4mm以上，关键受力位置设计了加强筋结构，可承受加工过程中产生的振动与冲击，不会出现结构变形问题。滑台上的所有安装孔位均设计了铜螺母预埋位，装配时预埋热熔铜螺母，可避免多次拆装后出现螺纹滑牙问题，提升结构的可维护性。

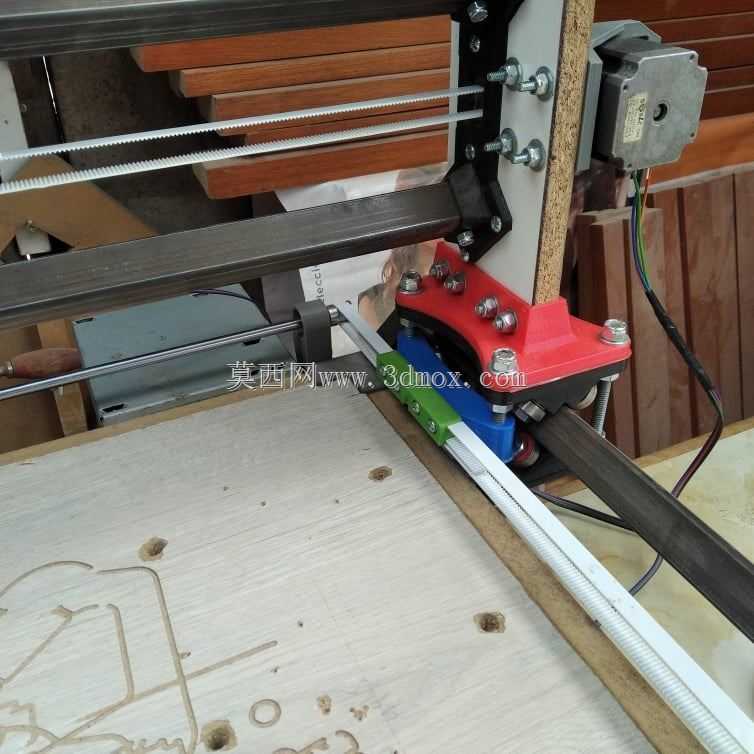

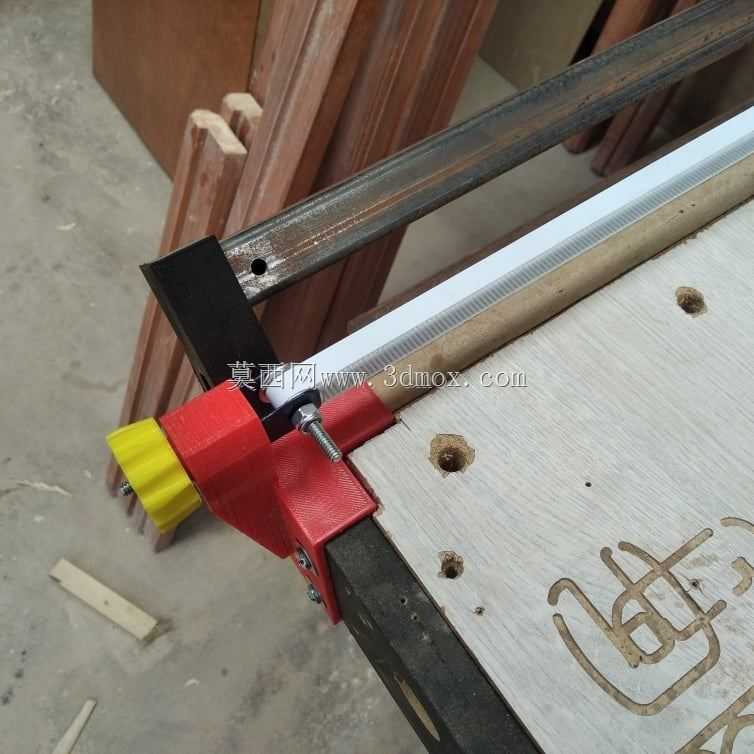

　　从装配适配性来看，这套模组可直接与常见的Openbuilds、V-slot铝型材框架进行对接，底部基座预留了标准的铝型材槽口连接孔位，无需额外制作转接板即可完成与X轴滑台的固定安装，整体装配难度低，所有紧固件均采用标准公制规格，用户可根据自身的设备框架尺寸灵活调整安装位置，适配不同加工幅面的桌面CNC设备搭建需求。
