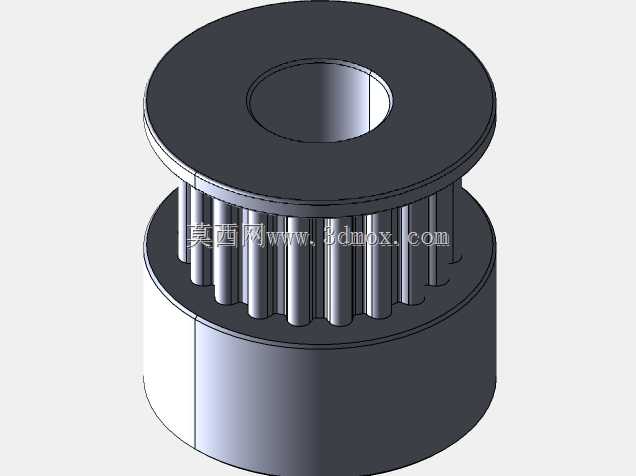

GT2型6.35孔径20度齿形正时同步带轮

　　这款同步带轮的设计初衷，是解决小载荷精密传动场景下的同步传动精度问题，常见于桌面级自动化输送工位、小型检测设备的进给传动链路、3D打印设备的轴系传动、小型机械手的末端执行器动力传递环节，这类场景普遍对传动背隙、传动比稳定性有较高要求，不允许出现打滑导致的传动失步，同时安装空间紧凑，对传动件的径向、轴向尺寸边界有严格限制。从结构设计来看，带轮采用双挡边一体化结构，挡边直径略大于带轮齿顶圆直径，单边高出齿顶1.5mm左右，能够在皮带运行过程中限制皮带的轴向窜动，避免皮带在高速往复传动过程中从带轮齿槽中脱出，省去了额外加装挡圈的工序，降低装配复杂度。内孔设计为6.35mm的直孔，适配行业内通用的英制轴径输出轴，这类轴径常见于小型步进电机、

　　直流减速电机的输出端，孔壁未设计键槽，适配顶丝锁紧的安装方式，适合扭矩不超过1N·m的小载荷传动场景，安装时仅需要在轴端加工对应顶丝孔，将带轮推入轴段到位后锁紧顶丝即可完成固定，装配效率高，对安装工人的技能要求低。齿形部分采用20度压力角的GT2齿型，齿槽轮廓做了圆弧过渡处理，和同步带的齿面能够实现更大面积的贴合，相比梯形齿同步带轮，啮合过程中的冲击更小，传动噪音更低，高速运转时的多边形效应更弱，传动精度可以控制在0.1mm以内，完全满足精密传动的定位要求。齿部的节距设计为2mm，是GT2带轮的标准节距，适配市面上绝大多数宽度6mm、9mm的GT2同步带，选型替换时不需要额外定制皮带，供应链成熟度高，采购成本低。从安装边界来看，

　　带轮的总轴向长度控制在22mm以内，最大外圆直径不超过22mm，径向占用空间小，在紧凑的设备内腔中也能完成布置，不会和周边的结构件、线束、管路产生干涉。设计过程中，齿形部分的参数经过反复校核，齿顶高、齿根高、齿槽圆角都严格遵循标准齿形规范，避免出现齿形过盈导致的皮带磨损加快，或是齿侧间隙过大导致的传动背隙超差问题；带轮的两端挡边做了0.2mm的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能引导皮带顺利啮入齿槽，减少皮带侧边的磨损。带轮的轮毂部分和齿圈部分采用等强度设计，轮毂外径略小于齿根圆直径，在保证整体结构强度、满足传动扭矩要求的前提下，尽可能减少材料用量，降低零件自身的转动惯量，

　　在电机频繁正反转的传动场景下，能够减少电机的启动负载，提升动态响应速度。实际应用中，这类带轮通常成对使用，一端安装在动力输出轴上，另一端安装在从动负载轴上，通过张紧机构调整皮带的张紧力，张紧力调整到用手指按压皮带中段产生2-3mm挠度即可，过紧会加剧皮带和齿面的磨损，缩短使用寿命，过松则会出现跳齿、传动失步的问题。在长时间连续运转的场景下，金属材质的带轮自身导热性好，能够将皮带啮合摩擦产生的热量及时散发出去，避免皮带长时间处于高温环境下出现老化开裂的问题，相比塑料材质的同规格带轮，使用寿命可以提升3倍以上，适合在连续运转的工业检测设备、小型输送线上长期使用。设计建模时，先通过旋转特征生成带轮的整体毛坯轮廓，再通过齿形方程生成单个齿的截面轮廓，通过圆周阵列完成所有齿槽的切除，最后添加挡边倒角、内孔特征，整体建模逻辑清晰，特征参数可编辑，后续如果需要调整内孔尺寸、齿宽、挡边直径，只需要修改对应草图的参数即可快速生成衍生型号，不需要重新绘制整个模型，能够大幅提升同系列带轮的设计效率。
