框架式升降圆锯木工裁切设备结构

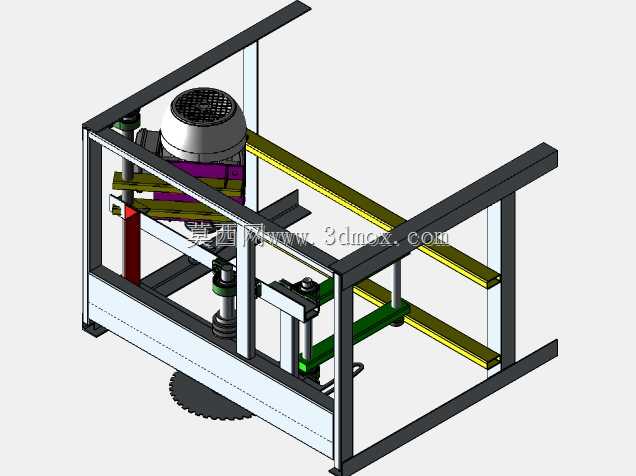

　　这套裁切设备主要面向实木备料、板式家具粗加工、木方定长截断的生产场景，在小型家具作坊、集成材加工车间、建筑木方预处理工位都能适配，相比手持电锯的操作模式，框架式的结构能把锯切路径的偏移量控制在极小范围，避免人工推料时的跑偏、崩边问题。从结构布局来看，设备采用方管焊接的双层框架作为承载主体，上层框架预留了驱动电机的安装位，电机输出端通过带传动结构连接下方的圆锯片主轴，主轴座通过两根垂直布置的导向光轴与下层框架连接，配合侧边的升降驱动组件，能实现锯片伸出工作台面高度的精准调节，适配不同厚度木料的裁切需求，不需要更换锯片就能完成从薄木皮到厚木方的不同切深作业。

　　设计过程中首先考虑的是机架的抗振性能，框架的横竖方管连接处都加了三角加强筋，避免锯切高频振动带来的焊缝疲劳、锯片抖动问题，导向光轴采用带座直线轴承作为滑动支撑，升降过程的同轴度公差控制在0.1mm以内，不会出现锯片倾斜导致的切面不垂直问题。设备的安装边界需要预留左右两侧的推料空间，框架本身的宽度适配常规1.2米长度的木方进料，底部的安装脚座预留了膨胀螺栓固定孔，可以直接固定在水泥地面或者配套的工作台支架上，不需要额外做复杂的地基处理。

　　驱动部分的电机安装座做了腰型孔调节结构，方便调整传动带的张紧度，长时间运行后皮带出现松弛时不需要拆解主体结构就能完成张紧调整，日常维护的操作门槛很低。锯片的外侧预留了防护罩安装位，实际投产时可以加装半包围式的锯片护罩，避免锯切过程中木屑飞溅、锯片意外触碰的安全隐患，设备的侧边还预留了除尘接口的安装位置，可以对接车间的中央除尘系统，把锯切产生的木屑直接抽走，保持作业工位的整洁。

　　从功能实现逻辑来看，升降机构的行程刚好覆盖常用木料的厚度范围，最低位置时锯片完全收在工作台面以下，方便设备停机时的台面清理、木料摆放，最高位置时能完成120mm厚度木方的一次切断，不需要多次走刀。框架两侧的黄色导轨是推料靠山的安装基准，靠山可以沿着导轨滑动调整位置，配合定位挡块就能实现不同长度木料的定长裁切，批量加工时的尺寸一致性远高于人工手持测量的作业模式。整套结构没有采用复杂的非标定制零件，大部分型材、标准件都可以从常规五金渠道采购，加工制作的成本可控，适合小型加工场所自行组装调试，结构的受力路径经过反复校核，锯切时的切削力直接通过主轴座、导向轴传递到下层框架，不会出现应力集中导致的结构变形问题。
