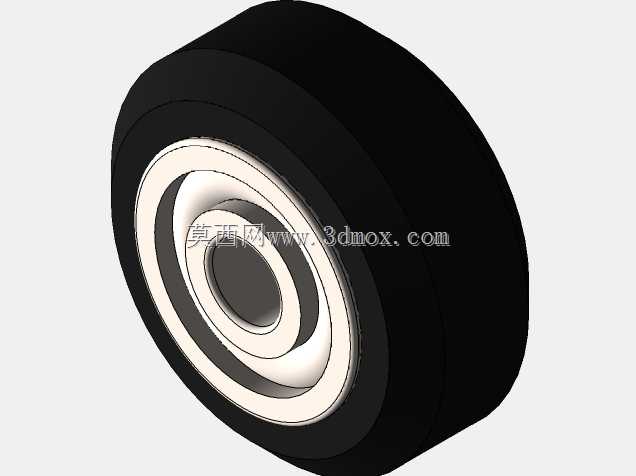

24x10x5规格Vslot槽轮结构设计

　　在铝型材框架搭建的轻型输送、线性运动模组以及桌面级数控设备的导向结构中，这类V型槽导向轮是承担滑动承载、运动导向的核心基础零件，区别于普通平轮依靠面接触承载的形式，V型槽结构能够直接卡入对应规格的铝型材V型导轨面，通过槽面与导轨棱边的线接触实现低阻力滚动，同时自带侧向限位能力，不需要额外加装导向挡边就能避免运动过程中的轮体脱轨问题，大幅简化线性运动机构的整体装配复杂度。

　　从实际使用场景来看，这类小尺寸V槽轮常被用在小型自动化设备的推拉防护门导向、3D打印机的运动轴从动轮、轻型物料滑移架的承载轮、桌面CNC模组的滑动支撑结构中，单轮可承载的径向载荷适配多数轻型工装、小型运动平台的负载需求，轮体内部集成了标准滚动轴承结构，不需要额外单独选配轴承进行压装，装配时只需要将对应规格的螺栓穿过轮体内孔，锁紧在安装座的对应螺纹孔上即可完成固定，装配工序简单，后期维护更换也不需要复杂的工装辅助。

　　设计这款轮体的时候，首先要匹配常用20系列Vslot铝型材的导轨棱边角度，轮体外侧的V型槽角度需要和型材导轨的凸棱角度完全契合，保证接触时受力均匀，避免局部应力集中造成轮面过早磨损；轮体的外层采用高耐磨的工程塑料材质，既能够降低滚动过程中的噪音，也能避免金属轮直接接触铝型材导轨造成导轨面刮花损伤，内层嵌入的金属轴承衬套保证内孔与安装轴的配合精度，避免长期转动后内孔磨损出现旷量。尺寸边界上，轮体整体外径控制在24毫米，总厚度10毫米，内孔的安装通径为5毫米，适配市面上通用的M5规格安装螺栓，安装时需要预留的侧向间隙不超过1毫米，轮槽的深度设计为2毫米，既保证足够的导向卡合量，也不会因为槽深过大造成轮体整体结构强度下降。

　　从结构细节来看，轮体的外层橡塑层与内层金属嵌件采用过盈压装的方式结合，结合面设计有周向的防滑滚花结构，避免长期承受径向载荷时橡塑层与金属内芯出现相对转动；轴承的两端面与轮体两侧端面齐平，安装锁紧时螺栓的压紧力直接作用在轴承内圈上，不会对橡塑外层造成挤压变形，保证轮体转动时的端面跳动量控制在0.1毫米以内，满足高速线性运动时的平稳性要求。在选型适配时，需要注意单组运动轴上需要配对使用同规格的V槽轮，上下或者左右对称布置，保证轮槽与导轨的接触压力均匀，避免单侧受力过大造成轮体偏磨；如果是用在有一定粉尘的作业场景中，这类V型槽结构还能在滚动过程中通过槽面的相对滑动，将导轨面上附着的细小切屑、灰尘杂物刮落到槽底排出，避免杂物卡入滚动接触面造成运动卡顿，相比普通平轮的适配性更强。

　　建模过程中，需要重点保证V型槽的形位公差，槽面的同轴度相对于内孔轴线的偏差不能超过0.05毫米，否则安装后轮体转动会出现周期性的跳动，造成运动平台运行时出现震动异响；轮体的两端边缘做了0.5毫米的倒角处理，既避免装配时锐边划伤操作人员，也能减少轮体转动时与周边安装架的剐蹭风险。内孔与轴承的配合采用基孔制过渡配合，压装后轴承不会出现轴向窜动，同时也方便后期轴承损坏时单独更换轴承，不需要整体更换轮体，降低设备的后期维护成本。
