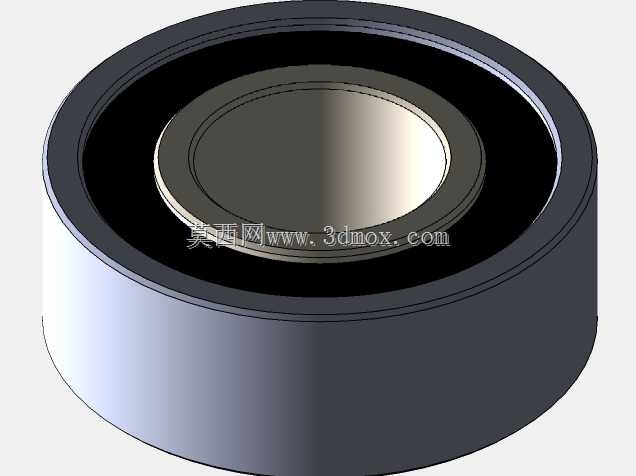

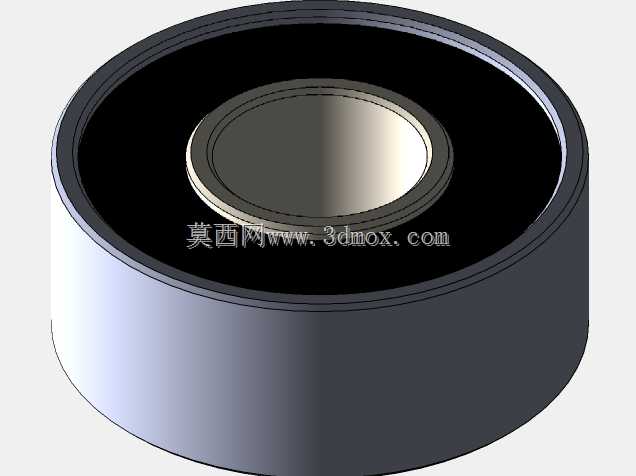

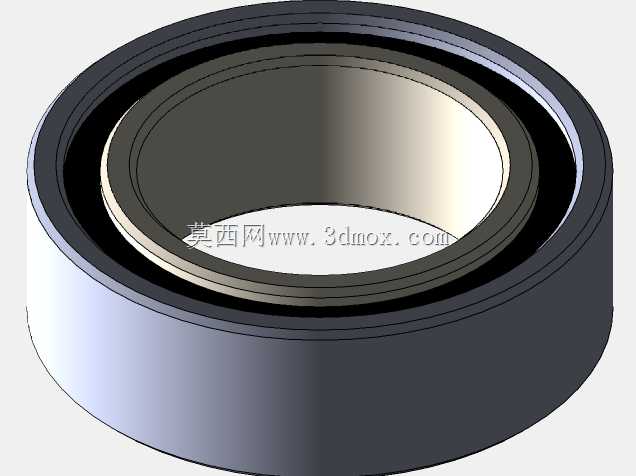

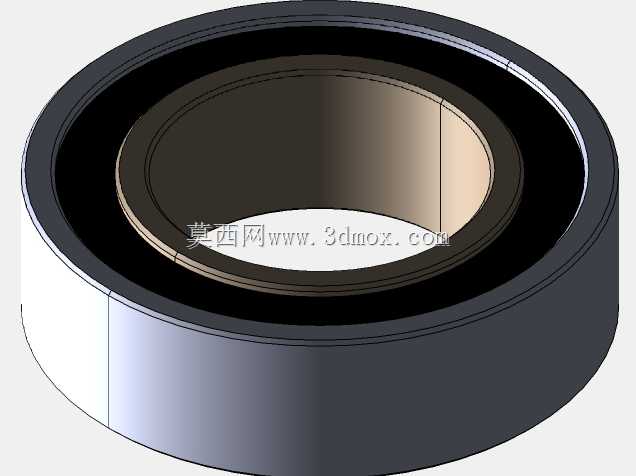

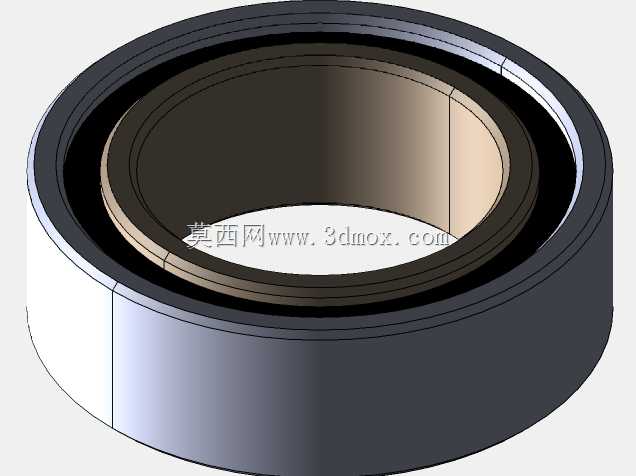

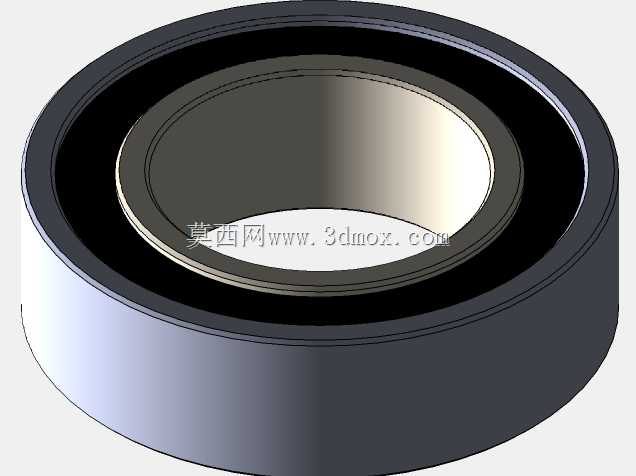

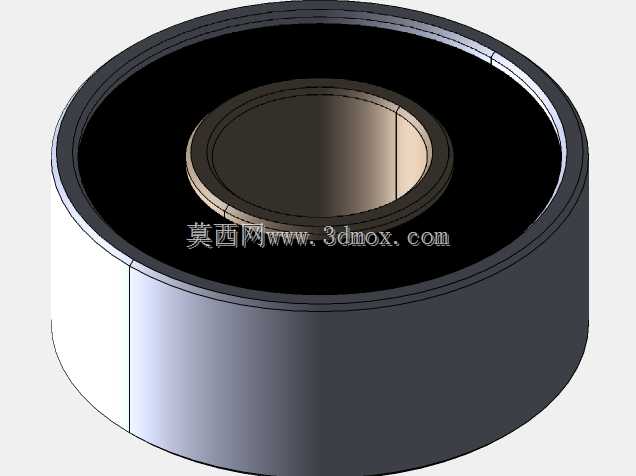

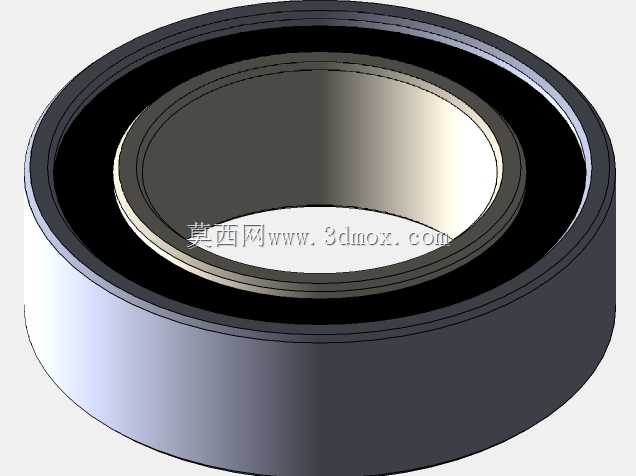

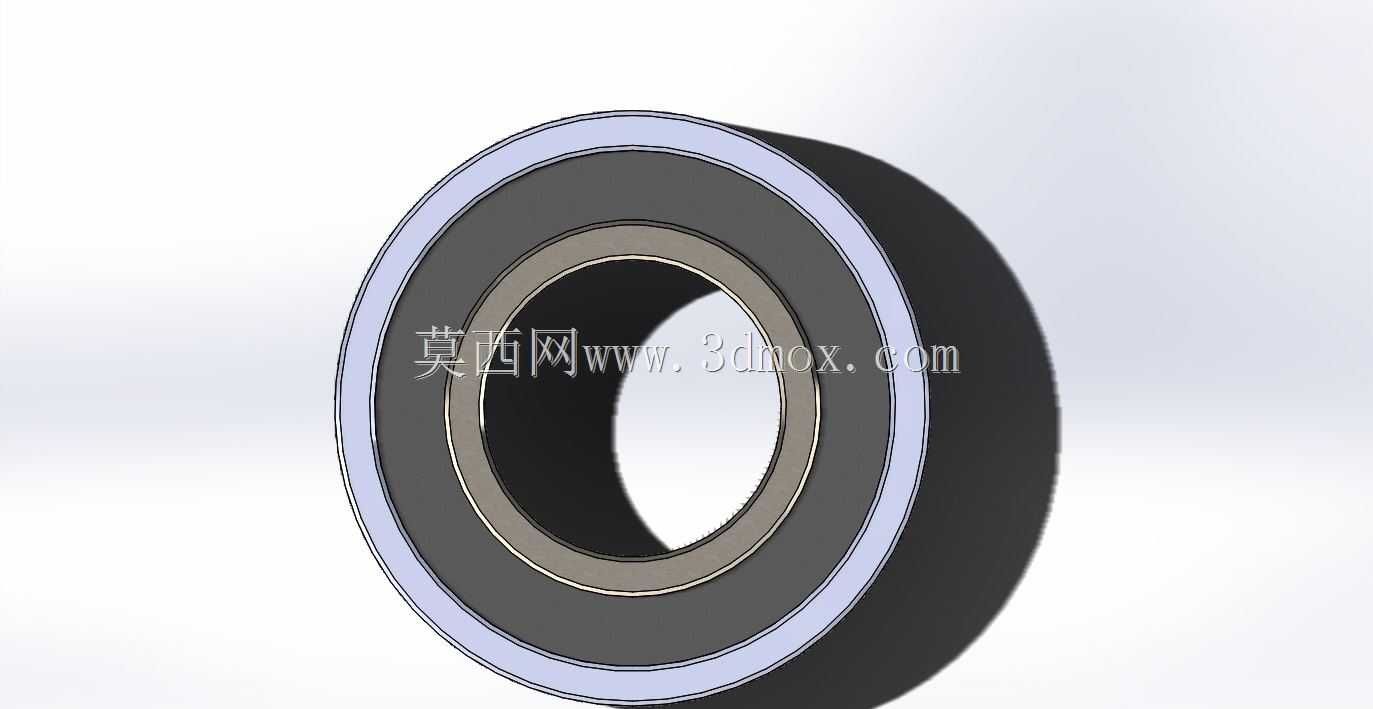

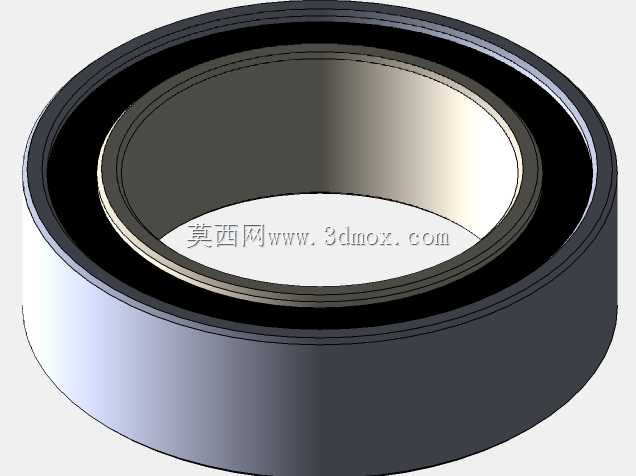

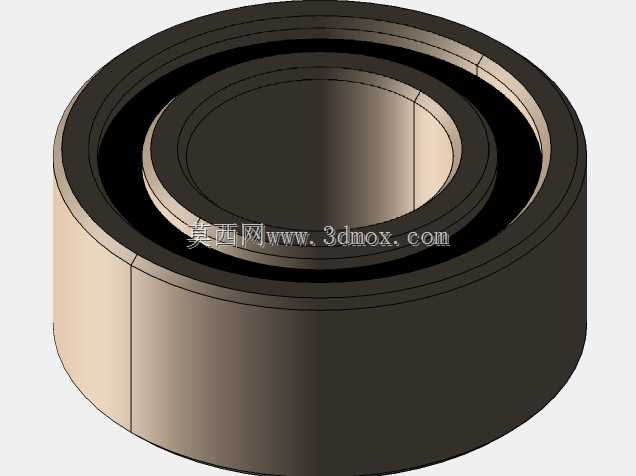

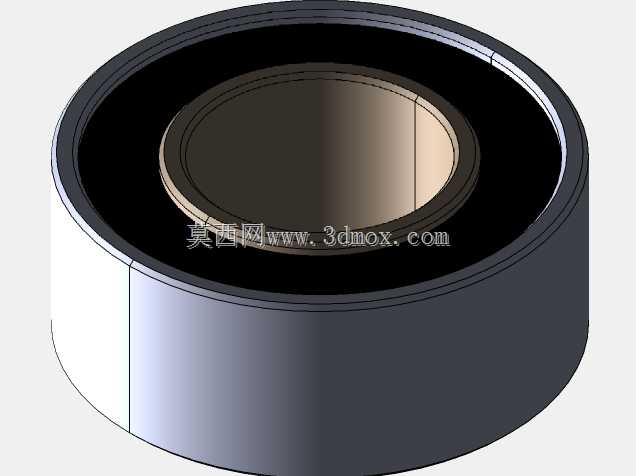

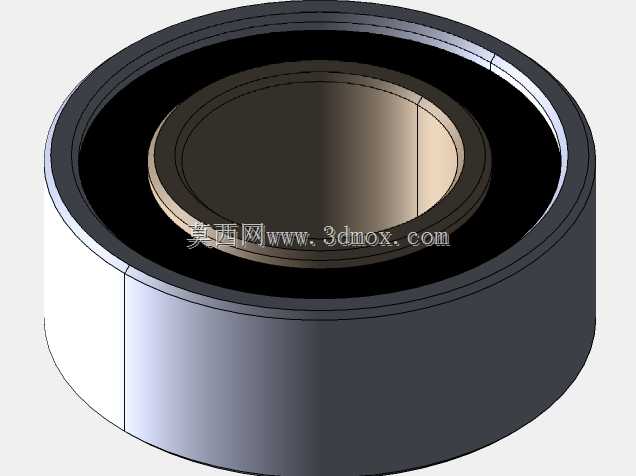

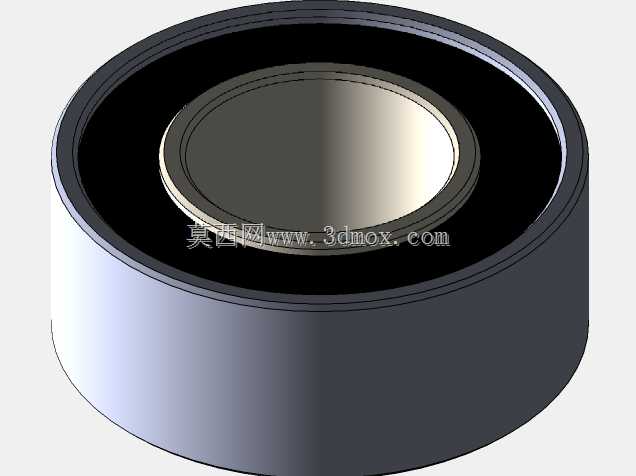

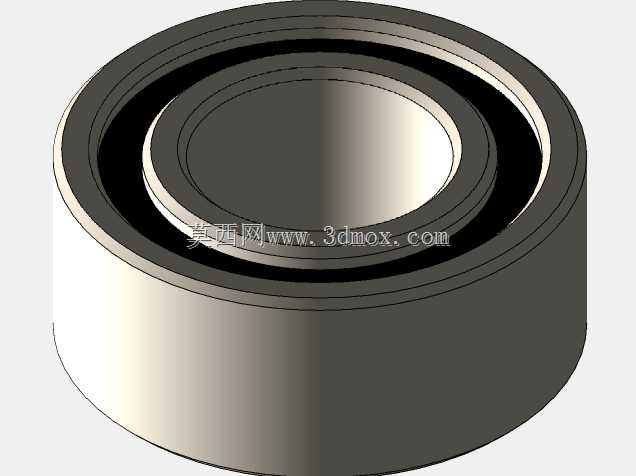

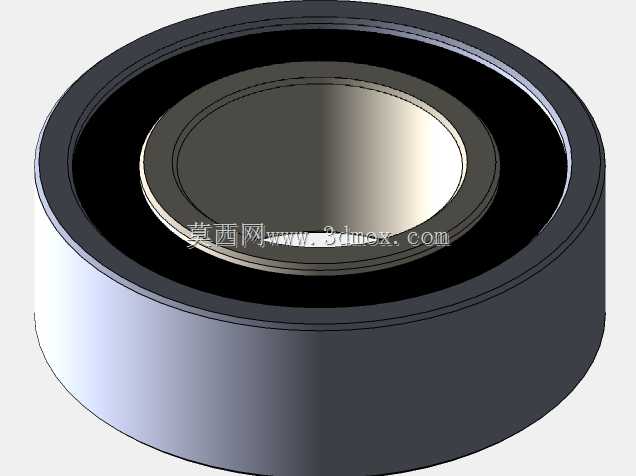

微型贯通深沟球轴承全规格系列三维设计

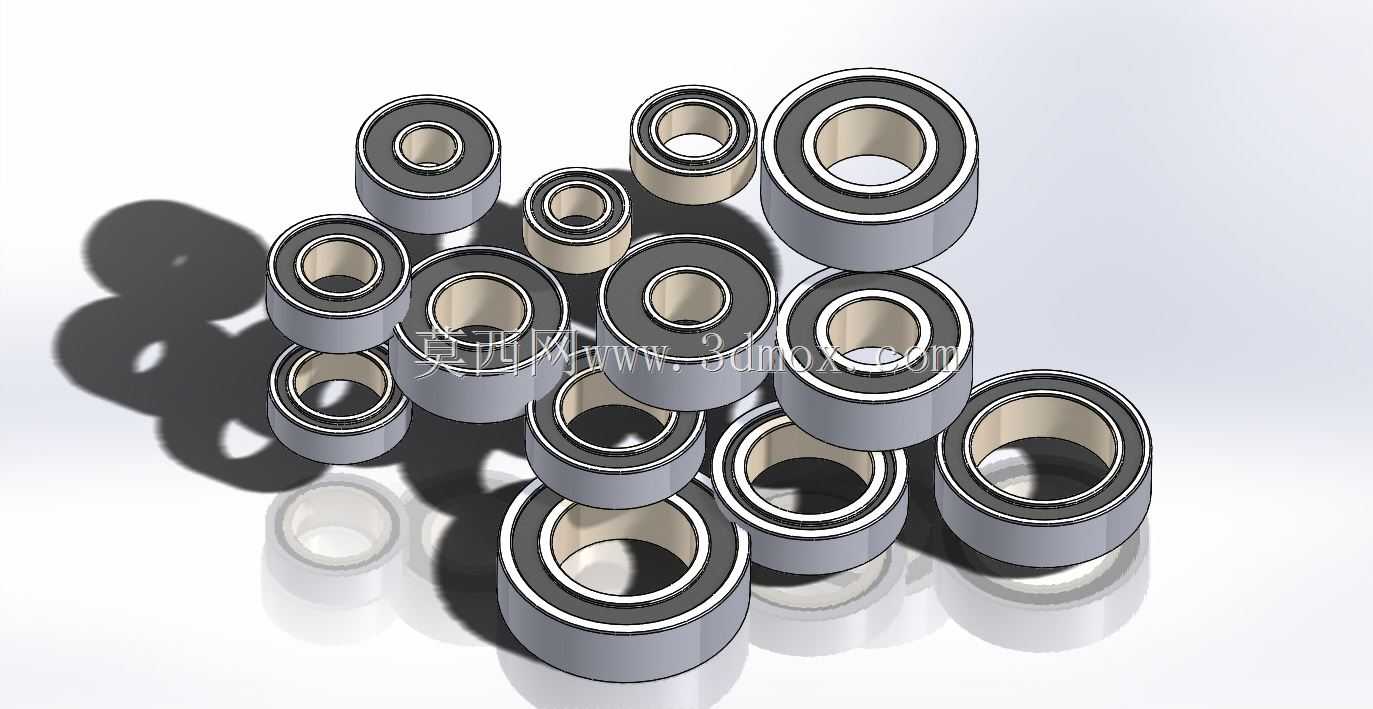

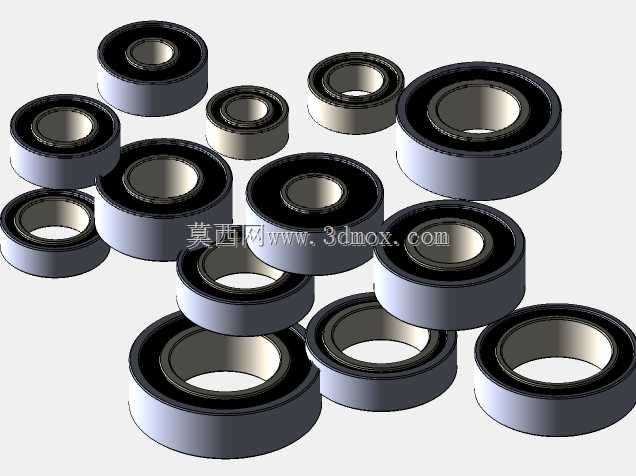

　　这套微型贯通轴承系列覆盖了从小内径到大内径的多规格尺寸段，主要面向小型精密传动场景的选型与装配需求，在消费电子转轴、小型电动工具输出端、精密仪器调节机构、3D打印机运动副、小型无人机舵机传动、智能家居开合机构等场景中都有广泛应用。这类轴承作为旋转运动的核心支撑件，核心作用是降低轴系运转过程中的摩擦系数，同时限制轴与安装座之间的径向与轴向窜动，保证旋转精度的长期稳定性。

　　从设计逻辑来看，整个系列统一采用双密封结构设计，两侧的密封盖与内圈外圈之间保留合理的迷宫间隙，既可以阻挡外界粉尘、水汽进入轴承内部的滚道区域，避免润滑脂被污染失效，又不会额外增加轴承运转的摩擦阻力，适配中低转速、长维护周期的使用场景。每套轴承的内部结构都遵循标准深沟球轴承的设计规范：滚道曲率与钢球直径的匹配经过反复校核，保证钢球与内外圈滚道的接触应力处于合理区间，既可以承受稳定的径向载荷，也能承受一定比例的轴向载荷，满足小型传动结构中常见的复合受力需求。保持架采用浪形冲压结构，重量轻、运转过程中对钢球的引导顺畅，不会在高速轻载场景下出现保持架晃动异响的问题。

　　在外形尺寸与安装边界的设计上，整个系列的尺寸参数完全适配常规小型轴系的安装标准：比如小规格款内径3mm、外径6mm、宽度2.5mm，适配直径3mm的光轴安装，安装座的孔位公差推荐采用H7级精度，轴的配合公差推荐k6级，既可以保证轴承外圈与安装座、内圈与轴之间不会出现相对滑动跑圈，又不会因为过盈量过大导致轴承内部游隙被过度挤压，出现运转卡滞、温升过高的问题。中等规格款覆盖内径4mm到8mm的区间，外径从12mm到14mm不等，宽度统一为3mm到4mm，适配小型电机输出轴、精密滑轨导向轮、渔具传动结构等场景的安装需求，安装时的轴向定位可以采用轴用挡圈或者孔用挡圈，不需要额外设计复杂的定位台阶，降低整体结构的加工成本。大规格款内径8mm、外径14mm、宽度4mm，适配负载稍大的小型传动结构，比如小型传送带辊筒、电动窗帘驱动轴、桌面型自动化设备的旋转工位等场景，额定动载荷可以满足常规小型设备的寿命要求，在额定载荷下的运转寿命可以达到数千小时，满足民用与小型工业场景的使用需求。

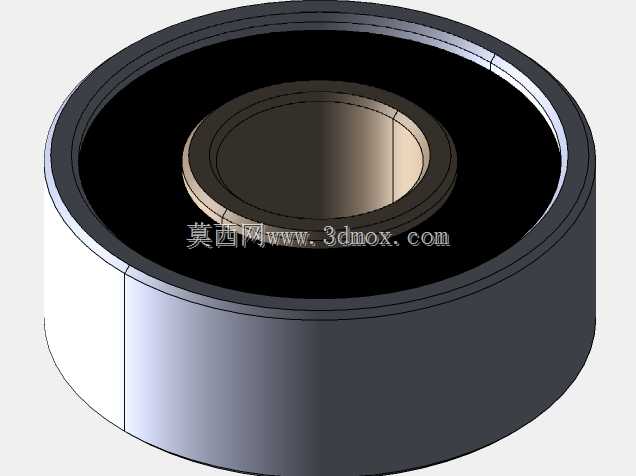

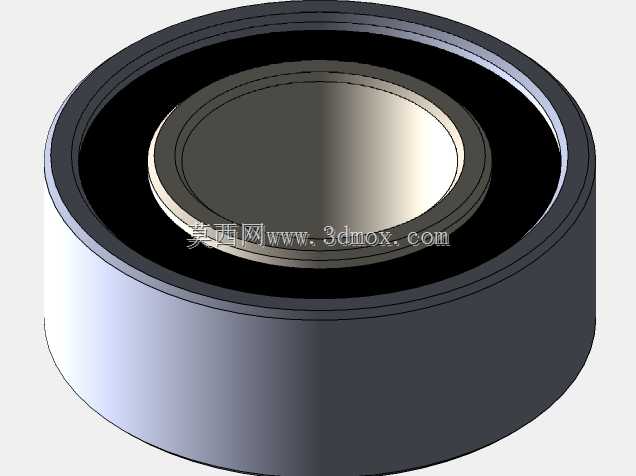

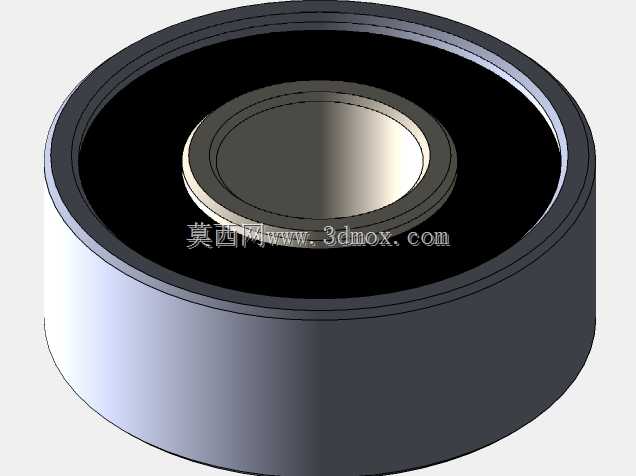

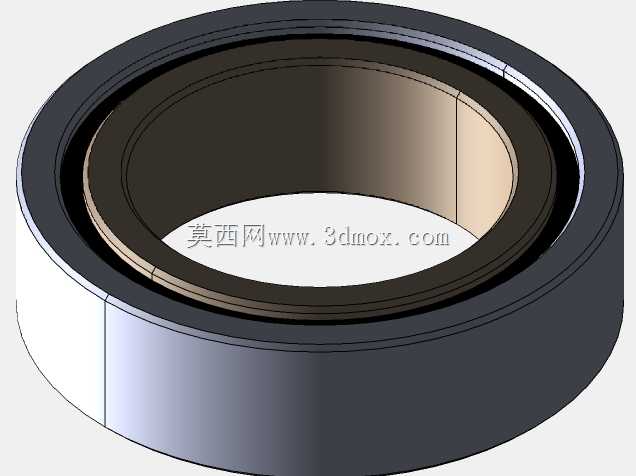

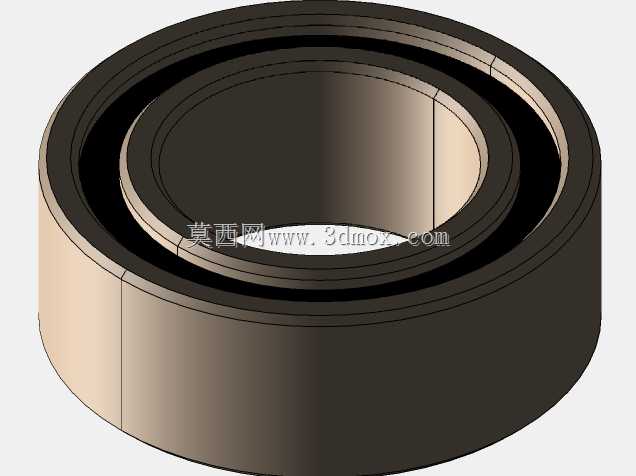

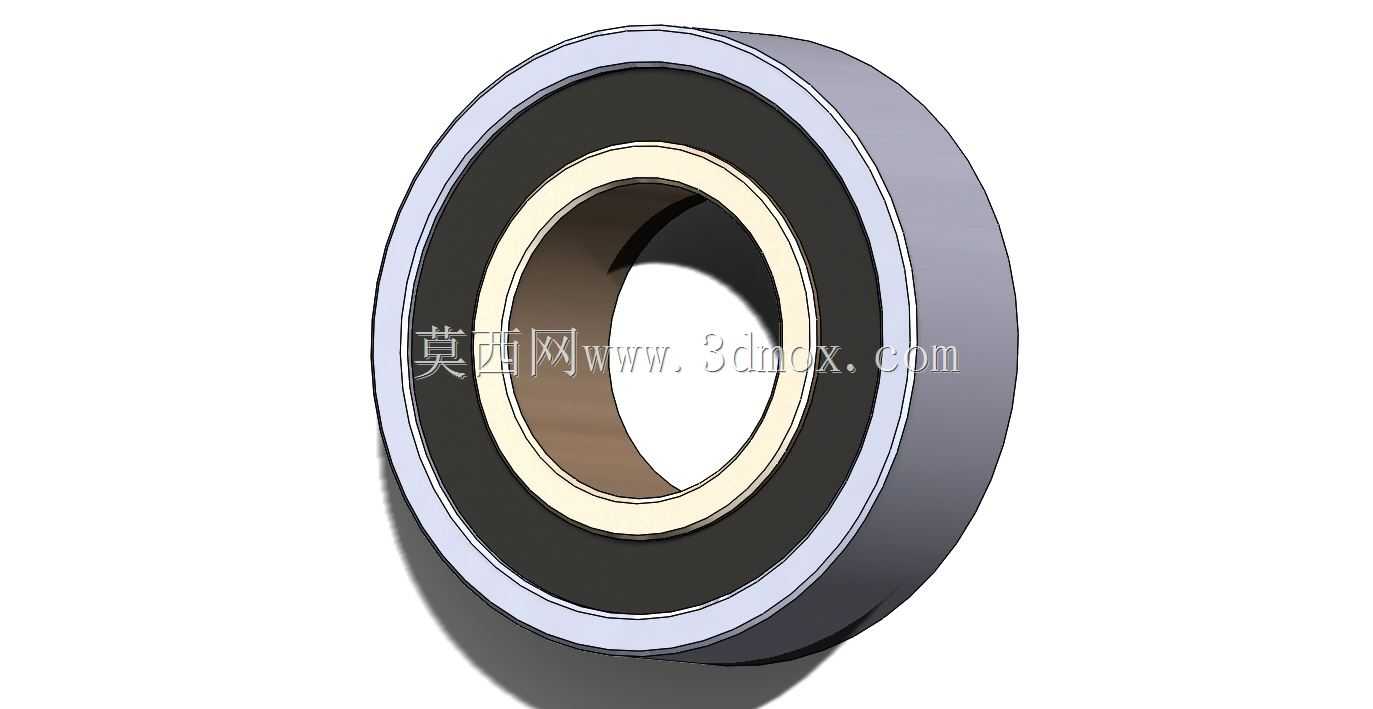

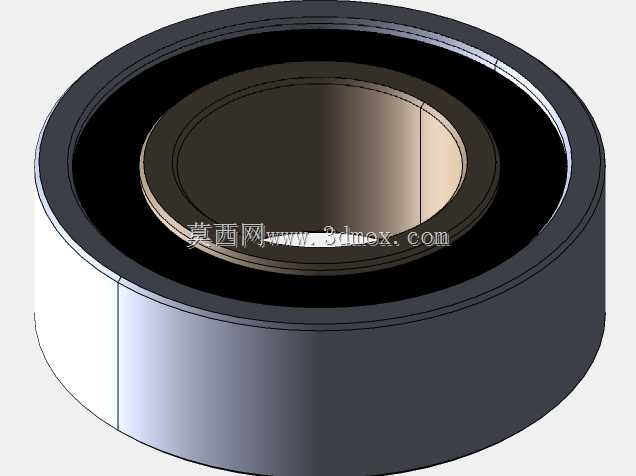

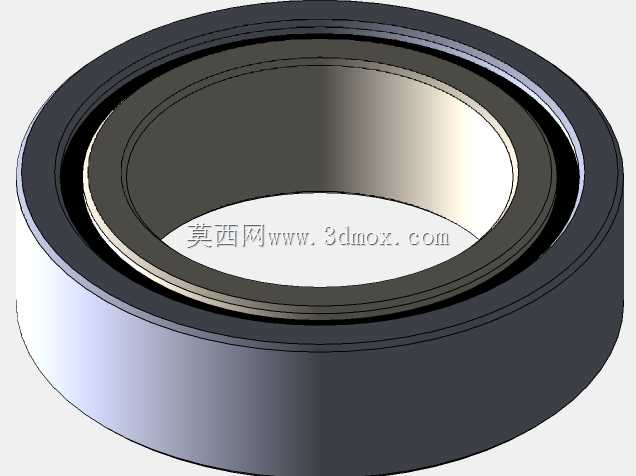

　　在三维建模的细节处理上，每个规格的模型都还原了真实轴承的所有结构细节：包括内外圈的倒角尺寸、密封盖的压装槽结构、钢球的排布位置、保持架的窗口形状，甚至滚道表面的磨削纹理都做了简化还原，在做整机装配干涉检查的时候，可以完全模拟真实轴承的安装状态，不会出现模型尺寸与实物不符导致的装配间隙误判。不同规格的轴承模型都做了参数化关联，如果需要调整某个尺寸段的轴承参数，可以直接通过修改特征参数快速生成新的规格，不需要从零开始建模，能大幅提升结构设计阶段的选型效率。在装配使用的时候需要注意，这类微型轴承的压装不能直接敲击轴承外圈或者内圈，需要采用专用的压装套筒，压力均匀施加在配合的套圈端面上，避免钢球受到冲击载荷导致滚道出现压痕，提前引发轴承运转异响与寿命衰减。同时润滑脂的填充量控制在轴承内部空腔的三分之一到二分之一即可，过量填充润滑脂会导致运转过程中温升过高，润滑脂泄漏反而会影响周边结构的清洁度。

　　针对不同的使用场景，这套轴承系列的选型也有对应的侧重：如果是用于高速轻载的场景，比如小型散热风扇、精密仪器的旋转轴，可以优先选择游隙稍大的规格，降低高速运转下的温升；如果是用于有一定冲击载荷的场景，比如小型电动工具的输出端，可以选择游隙稍小的规格，提升轴系的支撑刚性，减少运转过程中的振动。整个系列的安装尺寸都与行业通用标准完全兼容，不需要对现有安装结构做修改就可以直接替换使用，对于做小型设备开发的结构工程师来说，可以直接调用这套模型完成整机的装配设计，省去逐个建模的时间，同时能保证选型的尺寸准确性，减少后续打样过程中出现的装配问题。
