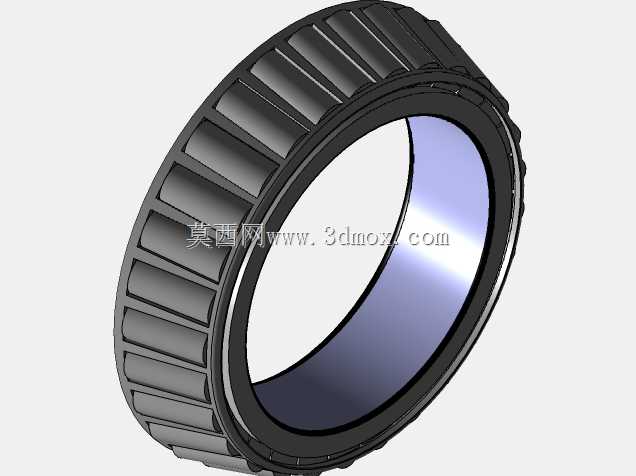

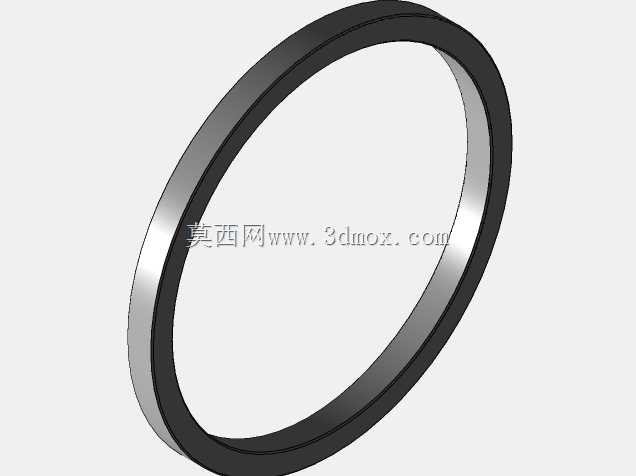

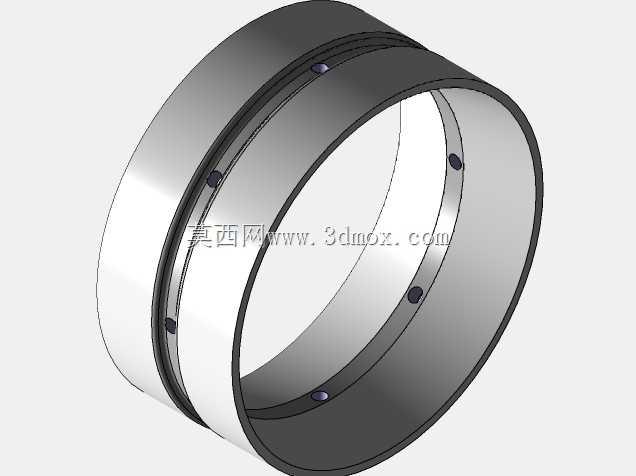

TIMKEN圆锥滚子轴承单元三维结构

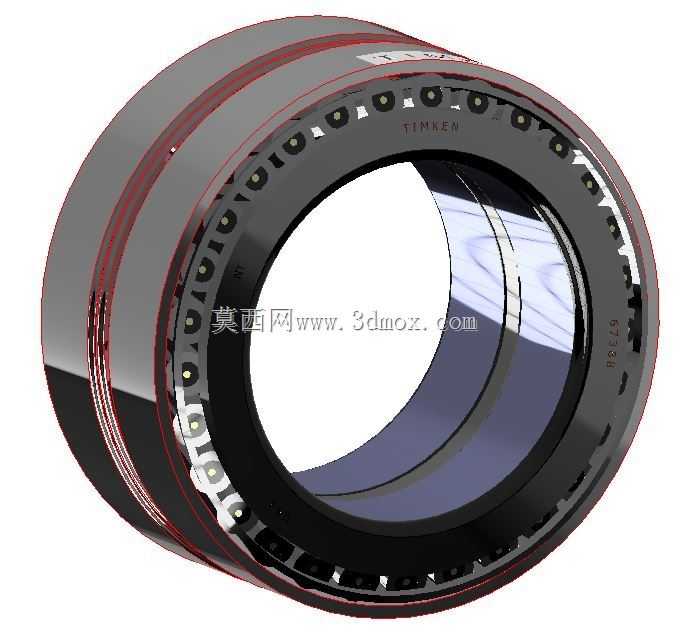

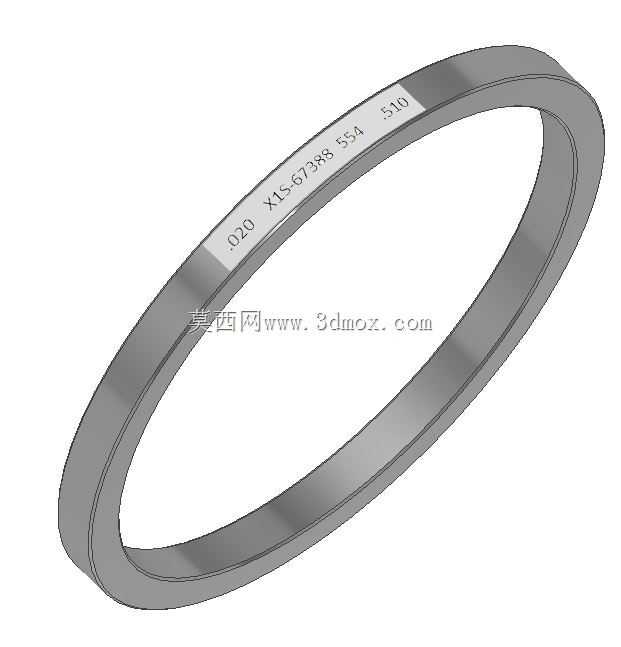

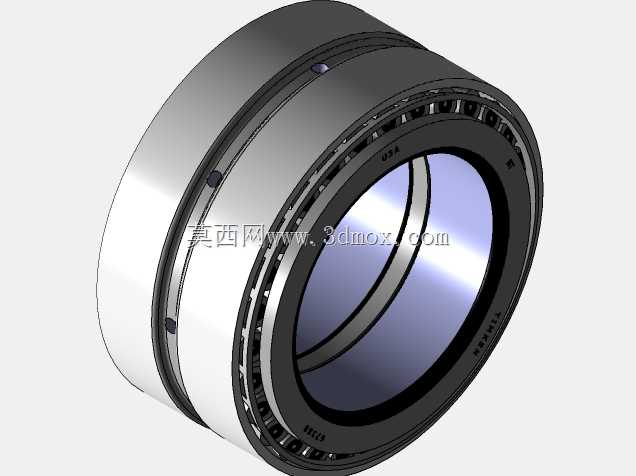

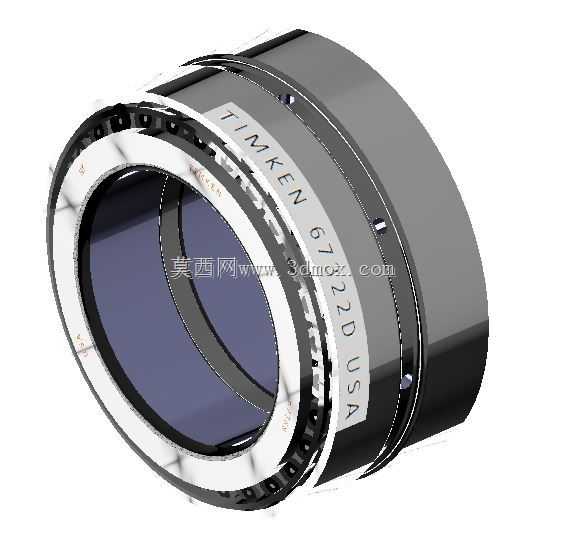

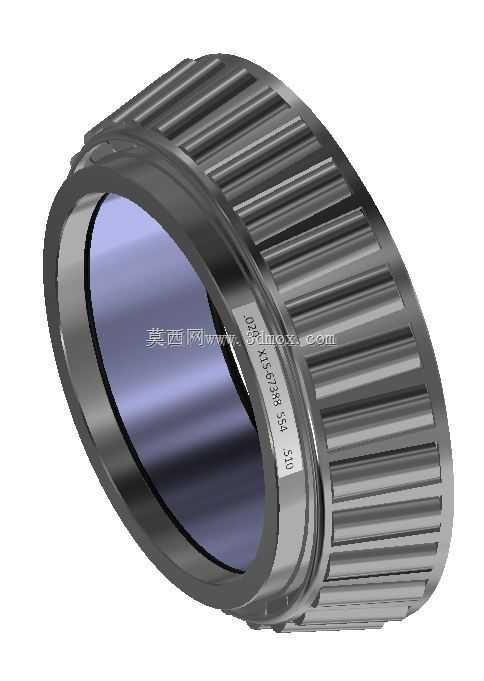

　　该款轴承单元的三维结构还原，完全贴合重载传动场景的实际装配需求，在矿山输送辊道、重型卡车驱动桥、工业减速机输出轴这类需要同时承受径向载荷与单向轴向载荷的工位中，这类带集成密封结构的圆锥滚子轴承单元，是替代分体式轴承安装方案的常用选型。从结构设计逻辑来看，模型完整还原了TIMKEN 6722D系列双列圆锥滚子的内部排布，内圈带锥面滚道、冲压保持架等分定位锥形滚子、外圈带一体式安装止口的结构特征，没有做多余的简化省略，连外圈表面的标识刻印、密封唇口的唇边厚度、滚子端面与内圈大挡边的接触间隙都做了1:1的结构还原，能直接用于设备装配的干涉检查环节。做整机结构设计时，这类轴承的安装边界是校核重点，模型的轴向安装总宽、外圈配合圆柱面直径、

　　内圈轴颈配合面直径、端面安装螺栓孔的分布圆直径都和实物样本的尺寸公差带匹配，不需要额外做尺寸修正就能直接导入装配体，校核轴承座的沉孔深度、轴肩的定位高度、密封端盖的压紧间隙这些容易出干涉的位置。很多新手工程师做重载轴系设计时，容易忽略圆锥滚子轴承的预紧调整空间，这个模型特意保留了内圈与外圈的轴向相对滑移余量结构，能直观看到安装时锁紧螺母需要预留的调整行程，避免实际装配时出现预紧力过大导致滚子烧蚀、或是预紧量不足导致轴系窜动的问题。从功能特性上看，这款带集成密封的轴承单元，不需要额外加装外置密封端盖，双侧的橡胶密封唇直接贴合在内圈的密封配合面上，能在多粉尘、有少量切削液飞溅的车间环境下使用，阻止外部杂质进入滚道，同时锁住内部的润滑脂，

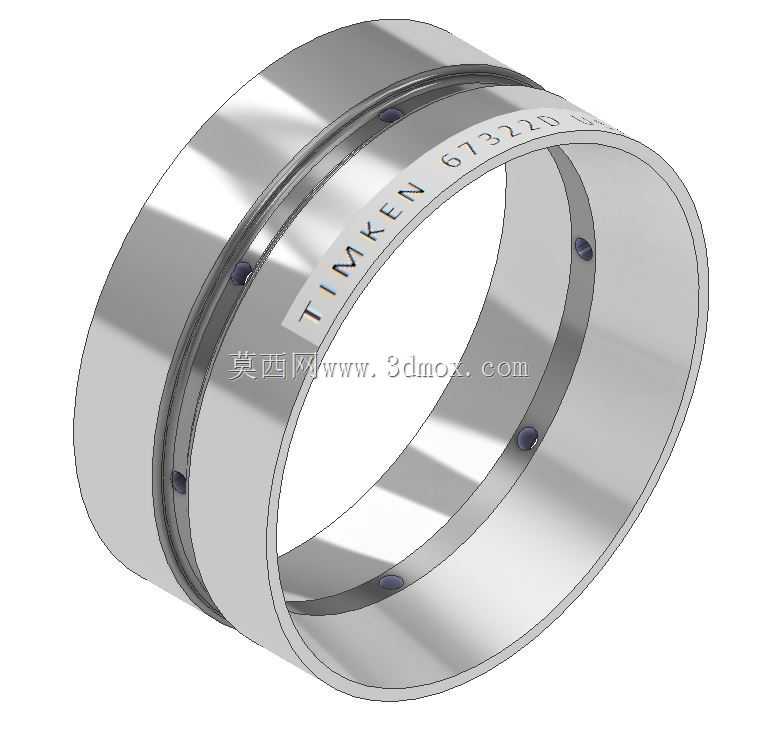

　　减少日常维护的补脂频次。在做传动系统的载荷仿真时，这个模型的滚子与滚道的接触曲率、接触角参数都和实物一致，可以直接导入有限元软件做接触应力分析，不用重新绘制滚道型线，节省建模的时间成本。实际选型替换时，也能通过这个三维结构快速核对安装尺寸的匹配度，比如核对轴上的定位轴肩圆角是否和轴承内圈的倒角匹配，避免轴肩圆角过大导致轴承安装不到位，或是轴肩过高导致拆卸轴承时拉马无法勾住内圈端面的问题。另外模型还原的外圈止动销孔结构，是用于轴承外圈在轴承座内的周向定位，防止重载工况下外圈跟转磨损轴承座孔，这个细节在很多简化轴承模型里都会被省略，而这个结构恰恰是重载轴承安装时必须考虑的定位特征，能给做结构设计的工程师提供完整的装配参考。
