带轴一体式塑料风叶结构三维设计

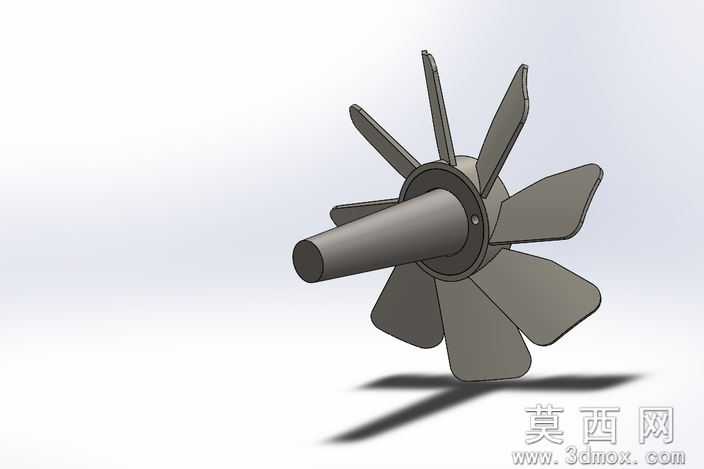

本作品为带中心轴的一体式塑料风扇叶轮三维模型，建模过程以SolidWorks为核心工具，采用自顶向下的参数化设计思路完成整体结构搭建。首先绘制中心安装轴的回转截面草图，通过凸台拉伸命令生成带定位轴肩的圆柱轴体，轴体末端预留与驱动部件配合的安装基准面，轴肩位置设置环形定位凸台，用于后续风叶轮毂的同轴定位，保证轴体与风叶部分的同轴度公差符合装配要求。风叶轮毂部分采用回转体建模方式，以中心轴的轴线为旋转中心，绘制轮毂的截面轮廓，通过旋转凸台命令生成环形轮毂基体，轮毂与中心轴的结合面设置圆角过渡，避免注塑成型过程中出现应力集中导致的开裂问题，同时提升整体结构的抗扭强度。扇叶部分采用曲面建模与实体建模结合的方式完成，首先根据轴流风扇的气动性能要求，绘制单片扇叶的翼型截面轮廓，通过投影曲线、放样曲面命令生成单片扇叶的曲面实体，曲面曲率经过连续调整，保证扇叶从叶根到叶尖的扭角平滑过渡，符合空气动力学的出风角度要求，减少风阻与运转噪音；完成单片扇叶建模后，通过圆周阵列命令，以中心轴轴线为阵列中心，按照等角度间隔阵列生成全部扇叶，阵列过程中严格校验每片扇叶的角度一致性，避免运转时出现动平衡偏差。材质设定环节，整体模型赋予哑光深灰色硬质塑料材质，模拟常用的PP或ABS注塑原料的质感，调整材质的粗糙度、反光度参数，还原塑料件表面的细微磨砂质感，渲染过程中添加地面阴影效果，清晰呈现扇叶的空间扭转角度与整体结构比例。模型整体结构简洁，无多余冗余特征，所有壁厚均匀一致，符合注塑成型的工艺要求，既可以作为家用小风扇的风叶结构参考，也可用于小型散热设备的风轮结构设计验证，建模过程中保留了完整的参数化特征，可根据实际使用需求调整扇叶数量、扭角、轴径尺寸等参数，快速衍生出不同规格的风叶模型。
