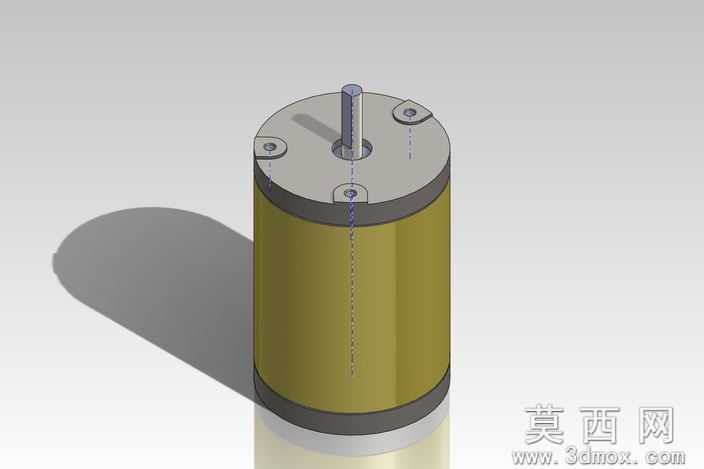

12V滑板车直流驱动电机三维建模

本模型为适配12-36VDC供电的滑板车驱动电机三维建模成果，建模过程以实际小型直流有刷电机的实物尺寸为基准，在SolidWorks软件中完成全参数化结构搭建。建模初期先梳理电机的整体结构逻辑：该电机为圆柱形一体式结构，主要分为上端盖、定子筒体、下端盖、输出轴四个核心部分，首先通过旋转凸台命令生成电机的筒体基体，筒体部分采用金属机壳的设计逻辑，建模时严格控制筒体的壁厚与直径比例，还原真实小型驱动电机的紧凑尺寸特征。上端盖的建模重点还原安装固定结构，端盖上设计有三个对称分布的安装孔位，用于电机与滑板车车架的锁紧固定，孔位的位置度、孔径参数均参考通用滑板车电机的安装标准设定，同时在端盖中心位置设计输出轴的轴孔结构，输出轴采用带扁位的D型轴设计，建模时精准还原轴径、轴伸长度以及扁位的铣削尺寸，保证后续装配时与传动轮的配合精度。材质与渲染环节，针对电机不同部件的真实材质做区分设置：电机筒体部分赋予哑光金属漆材质，模拟真实电机的金属机壳质感，调整材质的粗糙度与金属度参数，还原金属表面的细微磨砂反光效果；上下端盖赋予银灰色金属材质，模拟镀锌端盖的哑光金属质感，输出轴赋予亮面金属材质，还原加工后钢轴的光洁表面特征；渲染时添加柔和的环境光与定向投影，让模型的结构轮廓、安装孔位、轴体结构都能清晰呈现，同时通过阴影效果增强模型的立体感，直观展现电机的整体外观形态。结构设计上充分考虑滑板车的使用场景，整体结构紧凑无冗余设计，筒体与端盖的配合处做了贴合限位的结构设计，还原真实电机的装配关系，端盖上的安装孔位做了沉孔设计，保证安装螺丝锁紧后不会突出端盖表面，避免与周边部件产生干涉。整个建模过程遵循从整体到局部的设计思路，先确定电机的整体外形尺寸与安装基准，再逐步细化端盖孔位、输出轴结构、筒体细节等局部特征，所有特征均采用参数化建模方式，后续可根据不同功率、不同安装需求快速调整电机的直径、长度、孔位位置等参数，适配不同型号滑板车的动力装配需求，模型完整还原了滑板车直流驱动电机的典型外观与核心结构特征，可用于滑板车整车装配验证、动力系统布局演示、相关配件的适配设计等场景。
