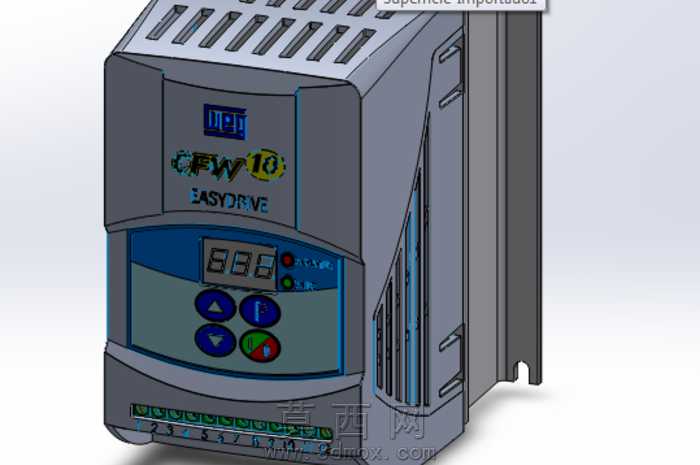

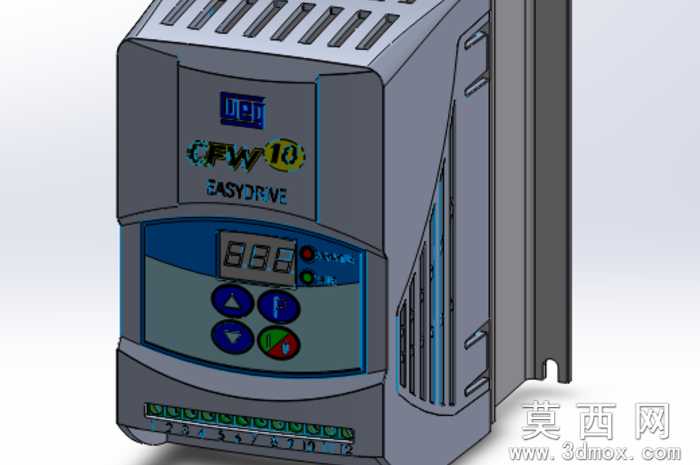

WEG CFW10系列小型变频器三维模型

本模型为WEG品牌CFW10系列简易型变频器的三维数字化模型，建模过程严格参考实物外观尺寸与结构细节完成，整体采用自上而下的参数化建模思路，先确定设备整体长宽高比例与安装基准面，再逐步拆分外壳、操作面板、散热结构、接线端子等独立部件，保证各部件装配间隙符合实际产品的公差要求。外壳部分通过拉伸、拔模、圆角等基础特征构建主体轮廓，顶部的散热格栅采用阵列特征完成等距开槽，还原实物的通风散热结构，侧面的竖向散热筋通过多段扫掠与布尔运算实现，既保证外观还原度，也体现了设备的散热设计逻辑。正面操作区域单独拆分建模，数码显示窗做了凹陷嵌装结构，周边的功能按键分别建模后装配到对应位置，按键上的标识通过贴图方式还原，操作面板的弧度与外壳曲面做了相切约束，保证整体外观流畅无突兀棱角。设备底部的接线端子排按照实物端子排布顺序逐个建模，端子的固定卡扣、接线孔位都做了细节还原，侧面的安装导轨卡槽结构完整还原，可直接用于电气柜装配场景的布局模拟。材质渲染阶段，外壳主体采用哑光深灰工程塑料材质，调整粗糙度参数还原工业塑料的磨砂质感，品牌标识区域做了分色处理，蓝色操作面板区域采用稍浅的灰蓝色塑料材质，按键根据功能区分颜色，运行按键采用醒目的绿色，停止按键采用红色，功能按键采用深蓝色，数码显示窗采用半透明深色亚克力材质，模拟通电显示的视觉效果。模型整体结构完整，无多余碎面与干涉特征，所有可拆分部件都保留了独立的装配层级，既可以用于产品展示渲染，也可用于电气成套设计的柜体布局校验、安装空间模拟，帮助设计人员在方案阶段提前确认变频器与周边元器件的安装间距、走线空间，减少实际装配阶段的干涉问题。建模过程中对设备的安装尺寸做了精准还原，背部的DIN导轨安装卡扣结构完整，可直接适配标准电气安装导轨的装配模拟，底部接线区域预留了足够的走线空间，符合实际电气布线的工艺要求。
