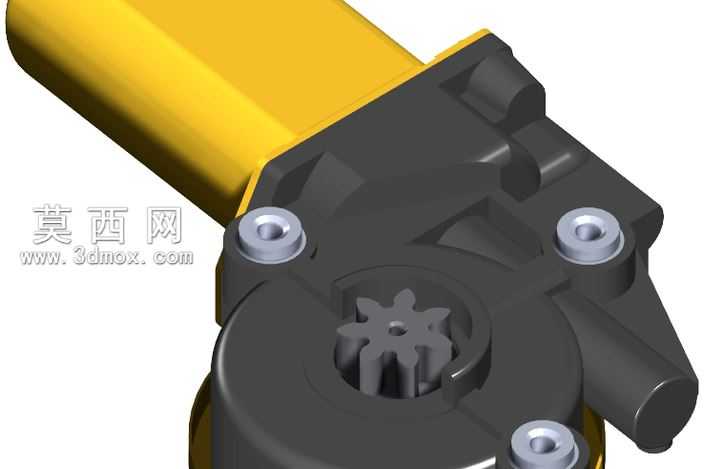

带Z7m2齿轮万宝至减速电机三维结构

本作品为带Z7模数2齿轮的万宝至减速电机三维建模成果，建模过程依托三维参数化设计软件完成，首先对减速电机的整体尺寸进行精准测绘还原，先搭建电机主体的圆柱壳体基础结构，匹配黄色工程塑料外壳的曲面弧度，通过拉伸、切除、圆角等基础特征完成外壳的轮廓构建，保证外壳与内部腔体的装配间隙符合实际生产公差要求。在齿轮部件建模环节，针对Z7m2的七齿齿轮参数，通过渐开线齿廓生成逻辑完成齿形的精准绘制，还原每个齿的倒角、齿根过渡圆弧细节，保证齿轮与输出轴的同轴度约束，同时还原齿轮与内部减速齿组的啮合间隙，确保传动结构的运动逻辑符合实际减速比设计要求。端盖部分的建模重点还原三个固定螺栓柱的结构，每个螺栓柱的沉头孔深度、螺纹孔规格都按照实物参数设置，金属螺栓部件采用金属材质渲染，设置合适的金属粗糙度、反光度参数，还原镀锌螺栓的金属质感；外壳部分采用哑光工程塑料材质，调整漫反射颜色为明黄色与深黑色，匹配实物的双色注塑外观质感，输出轴部位的金属齿轮单独设置金属钢材质参数，还原机加工金属表面的细微磨砂质感。整体装配过程采用自下而上的装配逻辑，先完成电机定子、转子、内部减速齿轮组的子装配，再依次扣合上下外壳、穿入输出齿轮、装配固定螺栓，所有配合关系采用同轴、重合、间隙配合的约束方式，完全还原实物的装配顺序与结构逻辑，建模过程中对所有加强筋、定位卡扣、出线口的细微结构都做了还原，没有省略影响结构认知的细小特征，渲染阶段采用三点布光方式，突出外壳的曲面转折与金属部件的反光层次，让整体模型的视觉效果贴近实物拍摄质感，可用于减速电机结构教学、小型传动机构选型参考、相关产品改装设计的三维参考素材。
