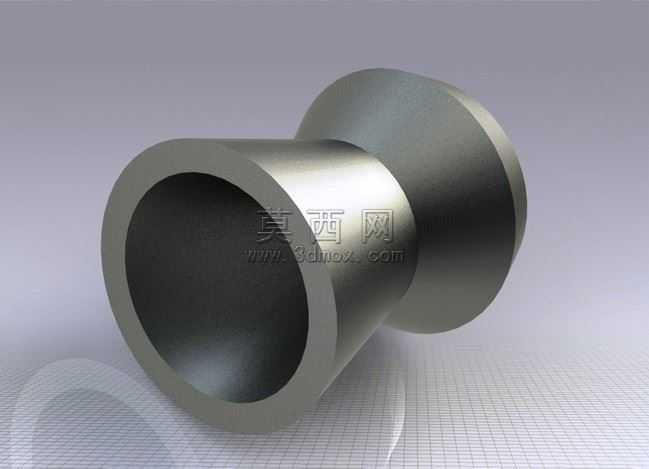

4.5毫米空竹球团机械零件三维设计

本作品为4.5毫米规格空竹球团的三维建模设计成果，建模阶段依托参数化三维设计逻辑开展，首先依据零件的实际尺寸参数绘制截面草图，精准锁定两端圆柱段与中间过渡锥段的轮廓边界，通过回转特征生成主体基础结构，过程中严格把控各段的直径、长度公差，确保整体尺寸匹配4.5毫米的设计规格，避免出现尺寸偏移导致的装配适配问题。材质设置环节选用哑光金属材质，调整材质的粗糙度、金属度参数，还原五金零件经机加工后的细腻磨砂质感，同时添加细微的表面纹理贴图，模拟实际金属零件表面轻微的加工纹路，避免渲染效果出现塑料感失真。渲染阶段采用柔和的侧上方打光方案，主光源提供充足的照明以清晰展现零件的轮廓结构，辅助光源弱化阴影区域的死黑问题，搭配浅米色的哑光背景突出零件主体，让两端平整的圆柱端面、锥面与圆柱面衔接的过渡圆角都能清晰呈现，直观展现零件的结构特征。结构设计上，该零件采用一端大直径圆柱、一端小直径圆柱搭配中间锥面过渡的构型，大直径端可作为限位结构，中间锥面可实现顺畅的导向过渡，小直径端可用于插接或装配对接，整体构型简洁实用，无多余冗余结构，符合小型五金配件的功能设计逻辑。建模过程中对所有棱边做了微小的倒角处理，既还原实际机加工零件的工艺特征，避免锐边带来的应力集中问题，也让渲染后的光影过渡更加自然真实。整个模型的特征树逻辑清晰，所有参数均可编辑调整，可根据实际使用需求快速修改尺寸规格，适配不同的装配场景，模型的曲面连续性良好，无破面、重叠面等建模缺陷，可直接用于后续的工程图导出、装配模拟、3D打印或者数控加工编程等环节，完整还原了小型精密五金零件从结构构思到三维可视化呈现的全流程设计思路。
