低噪静音齿形无声传动链结构模型

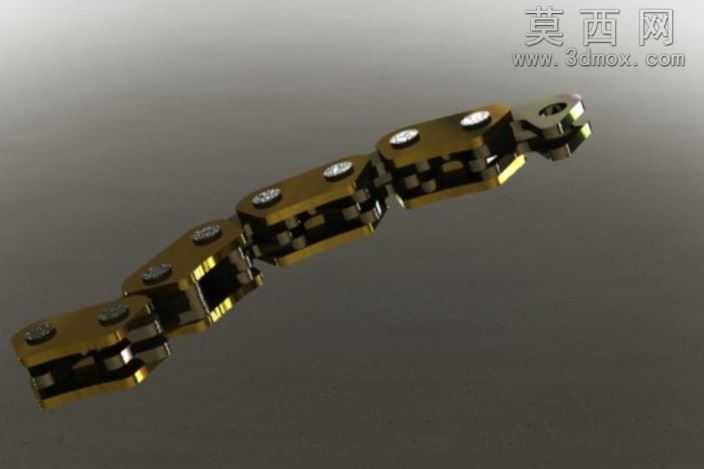

本模型为齿形无声传动链三维建模作品，建模过程中严格遵循链传动的机械设计规范，先通过草图绘制链板的轮廓曲线，精准把控链板的铰接孔位置、齿形啮合角度与外形倒角参数，保证每片链板的几何尺寸完全一致，为后续阵列装配提供精准的基础零件。随后依次完成销轴、铰接垫片等配套零件的建模，对销轴的直径公差、长度尺寸做了精细化设定，确保与链板铰接孔的配合间隙符合实际装配要求，既能够实现链节间的灵活转动，又不会出现松旷晃动的问题。装配阶段采用自底向上的装配逻辑，先完成单个链节的子装配，验证链节的转动自由度符合设计预期后，再通过线性阵列配合角度约束完成整段链条的拼接，还原了无声链弯曲状态下的自然形态，直观展现链节间的铰接活动范围。材质渲染环节，为外链板赋予了黄铜金属材质，调整材质的粗糙度、金属度参数，还原黄铜表面温润的金属光泽与细微的磨砂质感，为销轴与铰接连接件赋予抛光不锈钢材质，通过高反射率的材质特性与黄铜链板形成视觉区分，清晰展现链条的分层结构。场景布光采用柔和的三点布光方案，主光源从斜上方投射，突出链板的轮廓层次与金属反光，辅助光源补充暗部细节避免出现死黑区域，背景采用低饱和度的中性灰色，让视觉焦点完全集中在链条结构本身。该模型精准还原了无声链的核心结构特点，通过特殊的齿形链板设计，在传动啮合过程中能够降低冲击与噪音，相比普通滚子链具备更优异的静音传动性能，可用于传动机构的结构演示、机械设计教学参考，也可作为设备整体装配场景中的配套传动部件使用，模型结构完整，零件间的装配关系清晰，能够直观展现无声链的工作原理与结构组成。
