吊链步进式抛丸清理机组结构设计

　　这套吊链步进式抛丸清理机组，主要面向中小型结构件、焊接总成件的表面氧化皮清除、焊渣去除与涂装前预处理作业，常见于工程机械结构件车间、五金铸件后处理工段、钢结构加工厂区的表面处理工序段，替代传统人工喷砂、手持打磨的低效作业模式，可将工件表面粗糙度均匀控制在涂装要求的Sa2.5级区间，同时配套的除尘单元可将作业区域粉尘浓度控制在职业卫生要求阈值内，避免开放式作业的粉尘扩散问题。

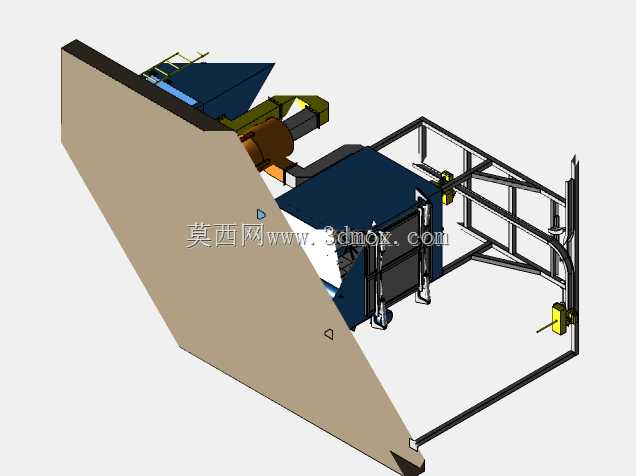

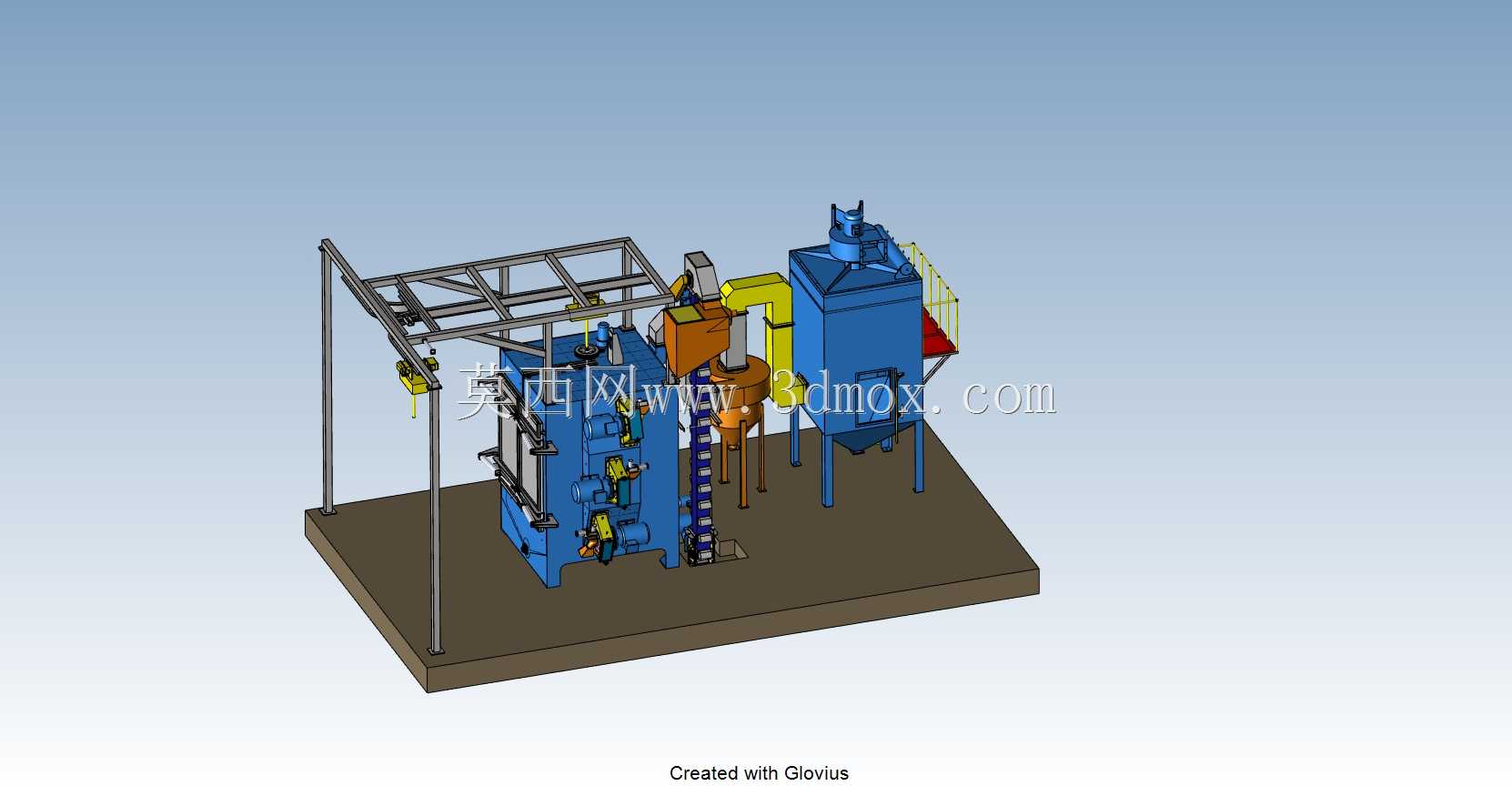

　　从整体布局来看，机组采用分体模块化设计思路，核心清理室为型钢焊接框架+耐磨护板的封闭腔体结构，顶部预留吊链通行的密封槽口，槽口采用多层耐磨橡胶帘+尼龙毛刷的组合密封结构，既保证吊载工件的步进通行不受阻，又能阻挡弹丸飞溅与粉尘外溢。清理室侧部呈角度布置多台抛丸器，抛射带采用三维仿真叠加覆盖设计，避免工件表面出现清理死角，抛丸器的安装角度经过反复校核，弹丸抛射初速度设定在70-80m/s区间，针对不同厚度的工件可通过调整供丸闸门开度调整弹丸流量，适配铸铁件、焊接钢件、铝合金件等不同材质工件的清理需求，避免薄壁工件被弹丸击打变形。

　　工件输送采用悬链步进式结构，悬挂轨道采用工字钢型材加工，配套的行走小车带重载吊钩，单钩额定吊载可根据产线需求配置500kg-2000kg不等的规格，步进节拍可根据工件清理时长调整，常规焊接结构件的清理节拍控制在3-8分钟/件，吊钩在清理室内可实现自转，自转转速控制在2-3r/min，保证工件各个面都能被弹丸均匀覆盖，避免局部位置清理不到位。清理室底部设置螺旋输送器+斗式提升机的弹丸回收系统，散落的弹丸与清理下来的氧化皮、焊渣混合物通过底部螺旋汇集到提升机进料口，提升至顶部的丸尘分离装置，通过风选+筛分的组合分离方式，将完整可用的弹丸分离回供丸系统循环使用，破碎弹丸与氧化皮废渣进入废料收集斗，含尘气流则通过管道送入侧置的脉冲滤筒除尘单元。

　　配套的除尘单元采用侧置独立布局，通过螺栓连接的通风管道与清理室、分离单元连通，除尘单元内部设置垂直安装的滤筒组，配套脉冲反吹清灰系统，可在机组运行过程中定时对滤筒表面附着的粉尘进行反吹清理，保证除尘风量稳定，除尘单元下部设置抽屉式集灰斗，方便定期清理收集的粉尘，除尘单元顶部设置防雨帽与排风口，排出的空气经过滤后满足大气污染物排放要求。机组整体安装时需要在地面做150-200mm厚度的混凝土基础，基础预留地脚螺栓孔与排污沟槽，清理室、提升机、除尘单元的安装平面度误差控制在2mm/m以内，避免运行过程中出现振动异响。悬链轨道的安装需要保证水平度误差不超过1mm/m，轨道对接处的错位量控制在0.5mm以内，保证吊载小车行走顺畅无卡滞。

　　在结构细节设计上，清理室内部所有受弹丸冲击的面都铺设了耐磨铸铁护板，护板采用沉头螺栓固定，方便后期磨损后快速更换，抛丸器的端护板、侧护板也采用高铬耐磨铸铁材质，使用寿命可达到普通钢板的8-10倍。弹丸循环系统的螺旋叶片采用耐磨钢板折弯成型，提升机料斗采用冲压成型的耐磨料斗，皮带采用防静电橡胶带，避免运行过程中产生静电积聚。检修位置都设置了带安全联锁的检修门，检修门打开时机组自动断电并停止供丸，避免检修过程中出现弹丸飞溅伤人的安全隐患。机组的电气控制柜采用落地式安装，布置在机组侧方方便操作的位置，面板上设置各个单元的启停按钮、节拍调整旋钮、电流电压显示仪表，同时设置故障报警指示灯，当出现弹丸堵塞、滤筒阻力过大、吊链卡滞等故障时可及时发出报警信号，方便运维人员快速排查问题。

　　这套机组相比传统的履带式、吊钩式抛丸设备，更适配批量连续作业的产线需求，可直接对接车间的悬挂输送线，实现工件从焊接工位到清理工位再到涂装工位的连续流转，不需要二次吊装转运，可大幅降低工件转运的人工成本，同时封闭作业的模式也彻底解决了传统表面清理作业的粉尘污染问题，改善车间作业环境。设计过程中针对弹丸循环路径做了流畅性优化，所有弹丸流经的管道都做了圆角过渡处理，避免直角位置出现弹丸堆积堵塞，丸尘分离装置的风选风速经过多轮调整，控制在4-6m/s区间，既保证粉尘与碎弹丸能被有效分离，又不会将完整可用的弹丸吸入除尘系统，降低弹丸的日常损耗。
