双袋式工业粉尘收集除尘装置结构

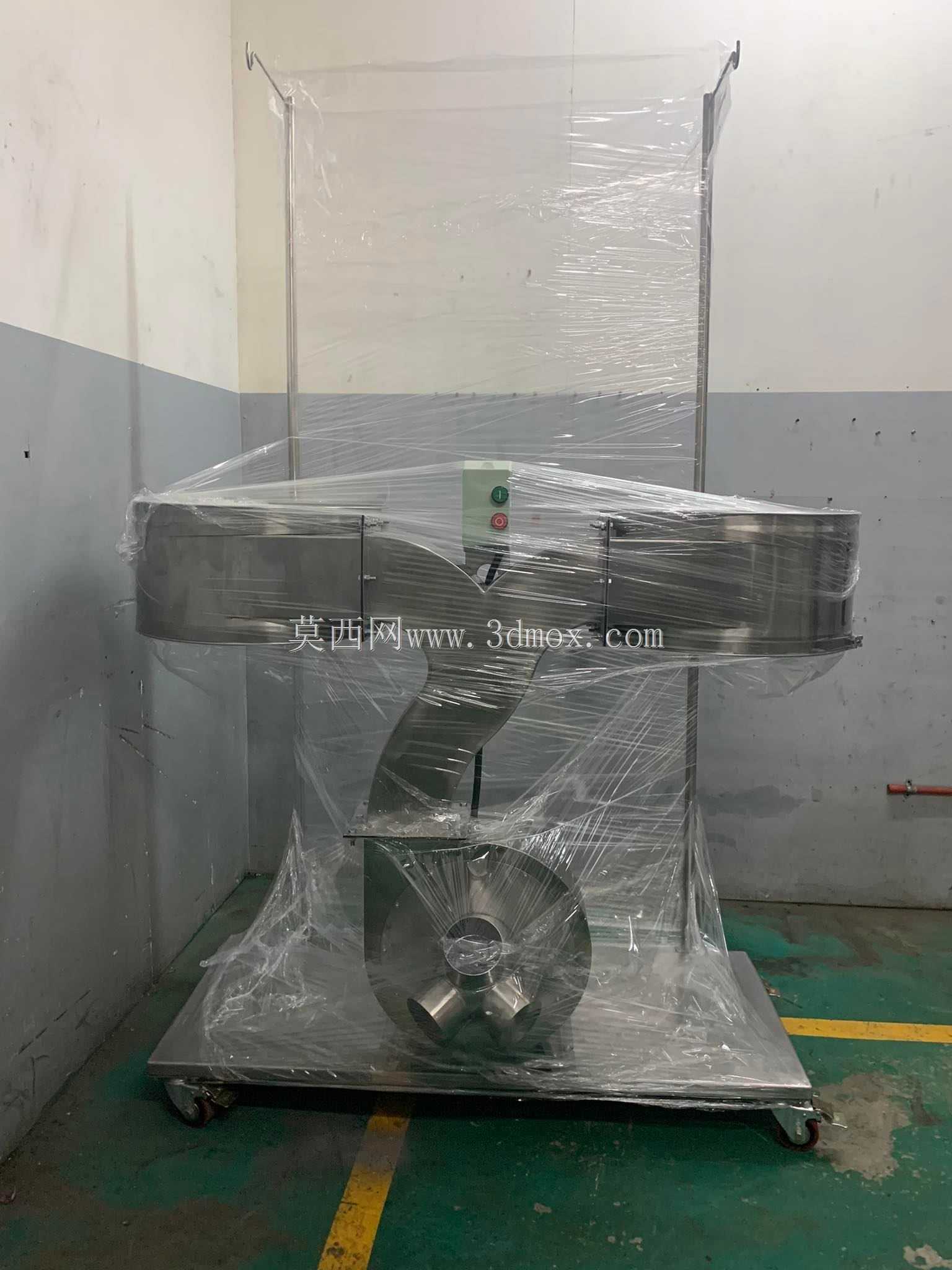

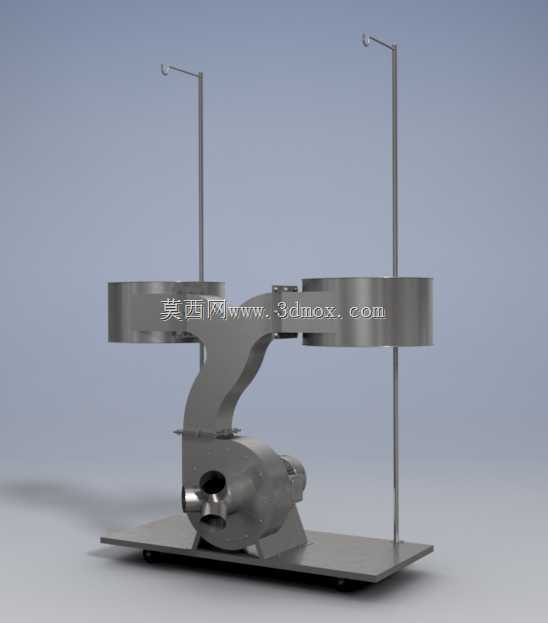

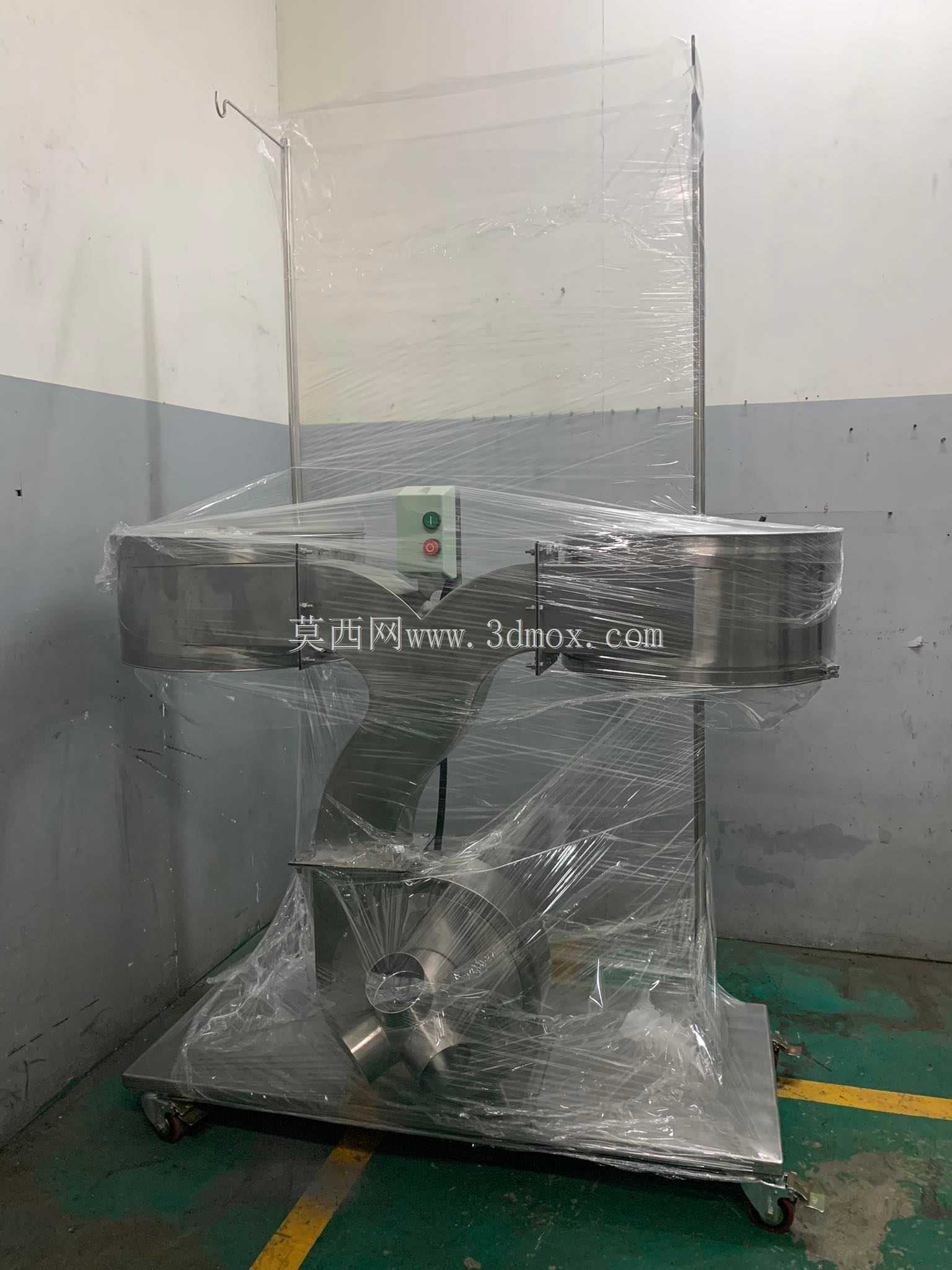

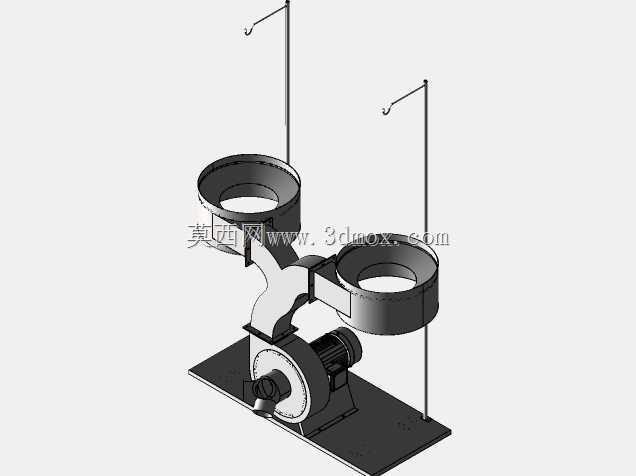

　　这款双袋除尘装置主要面向小型机加工车间、木工打磨工位、粉料分装作业点这类分散式产尘场景设计，区别于大型集中除尘系统的长管道布局，该设备采用一体式集成结构，可直接放置在产尘点周边1.5米范围内使用，无需复杂的管路铺设，能快速完成现场部署，适配工位灵活调整的生产需求。设备整体采用卧式风机加双滤袋仓的布局，底部为整块钢板裁切折弯成型的承载底座，底座边缘预留了4个脚轮安装位与3个地脚固定孔，既可以通过脚轮实现车间内的灵活转场，也能通过膨胀螺栓完成固定安装，底座的平面度公差控制在1mm/m范围内，避免风机运行时因底座不平产生额外振动噪音。风机段采用蜗壳式离心风机结构，进风口设置在风机侧下方，为标准圆形法兰接口，

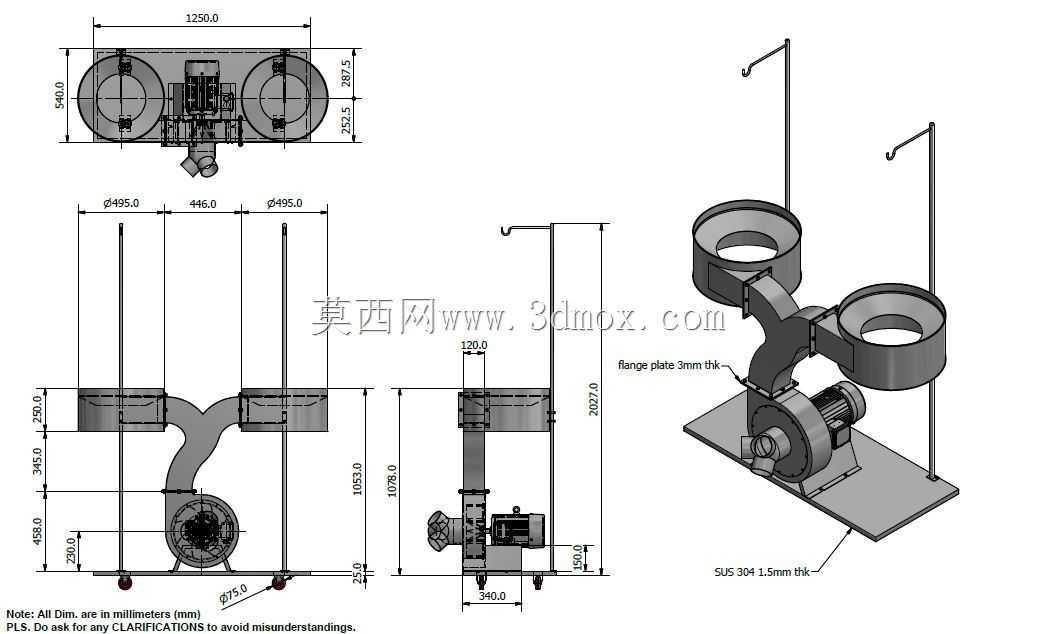

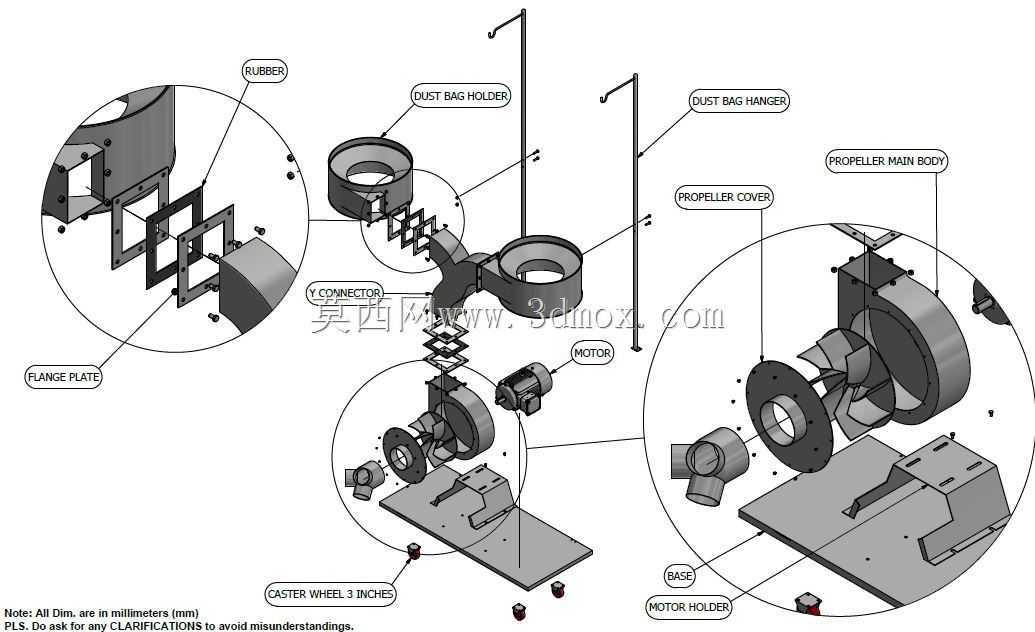

　　可直接对接柔性吸尘臂或者硬质吸尘管路，进风口处预留了风量调节挡板的安装槽位，可根据实际产尘浓度调整进风开度，平衡吸尘效果与运行能耗；风机的出风口通过渐变式Y型流道分别连通两个独立的滤袋仓，流道内部做了圆弧过渡处理，减少风阻的同时避免粉尘在流道拐角处堆积堵塞。两个滤袋仓为对称式圆筒结构，仓体顶部设置了快开式压圈结构，无需专用工具即可快速打开仓盖更换滤袋，滤袋采用上装式固定方式，滤袋骨架与仓体顶部的安装座采用锥面配合密封，避免含尘气体从安装缝隙处泄漏；每个滤袋仓的侧上方都设置了一根竖直的金属支杆，支杆顶部为弯钩结构，可用于悬挂吸尘臂或者临时放置作业工具，支杆与仓体的连接座做了加强筋处理，可承受5kg以内的悬挂载荷不会出现变形。

　　设备的滤袋过滤面积针对1500m³/h的处理风量做了匹配设计，在常规木工粉尘、金属切削粉尘工况下，过滤风速控制在1.2m/min以内，既能保证粉尘被有效拦截在滤袋外表面，也能避免过高过滤风速导致滤袋过早磨损；滤袋仓下方没有设置单独的灰斗，而是利用仓体下部的锥段直接将抖落的粉尘汇集到仓底的抽拉式集尘抽屉内，抽屉与仓体之间采用海绵密封条做密封，抽拉方向为设备正面，操作人员无需俯身到设备侧面即可完成积尘清理，抽屉的有效容积为22L，在单工位8小时作业的工况下可满足3-5天的清灰周期。从结构设计的合理性来看，这款设备将风机的重心设置在底座的中心区域，两个滤袋仓对称分布在风机出风口两侧，整体重心高度控制在底座上方380mm位置，

　　即使设备带脚轮移动时也不会出现侧翻风险；风机与底座之间设置了4个橡胶减震垫，可将风机运行时的振动传递率降低80%以上，设备运行时底座边缘的振动速度控制在2.8mm/s以内，符合小型工业设备的振动限值要求。在安装边界方面，设备的最大外形尺寸控制在长1100mm、宽650mm、高1450mm范围内，设备周边预留300mm的操作空间即可满足滤袋更换、集尘抽屉清理、日常检修的需求，无需额外预留大型吊装空间，适合放置在车间的边角位置或者两个工位之间的空隙处，不会占用过多的生产作业面积。设备的进风口中心高度距离底座安装面320mm，可直接对接高度在300-400mm范围内的打磨台、粉料出料口等产尘点，无需额外加装变径弯头或者抬高支架，减少现场安装的适配工作量。针对实际使用中可能出现的滤袋糊袋问题，设计时在滤袋仓的侧壁预留了脉冲清灰接口的安装位置，用户可根据使用需求自行加装小型脉冲喷吹组件，无需对原有仓体结构做切割焊接改造；设备的所有外露金属件都采用了拉丝不锈钢材质，在潮湿的打磨工况或者有少量腐蚀性粉尘的环境下也不会出现锈蚀问题，日常清理时直接用湿抹布擦拭表面即可，不会残留积尘污渍。
