弗雷泽马基内西2620B卧式铣镗床结构

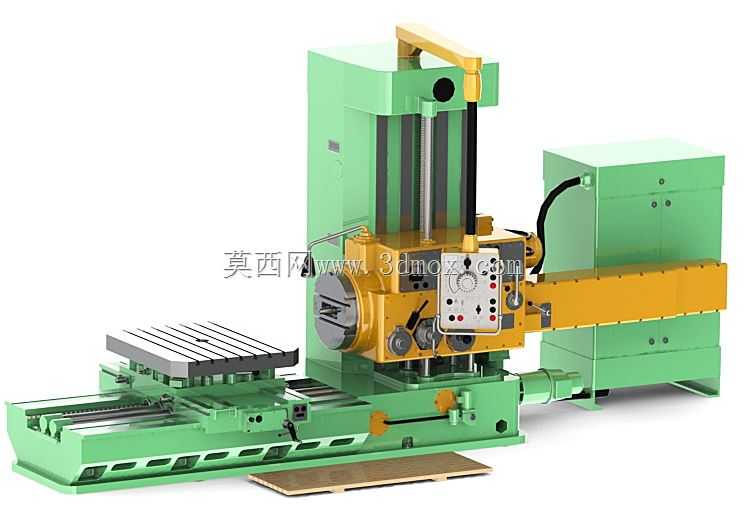

　　在重型机械加工车间的大件加工工段，这类卧式铣镗床是承担大型箱体类、机架类零件核心加工工序的关键设备，区别于小型立式加工中心的紧凑布局，该设备采用落地式床身搭配可移动工作台的结构，能够适配长度数米、重量数吨的重型工件装夹需求，常见于矿山机械、风电装备、船舶配套件的加工场景，可完成大型零件上的同轴孔系镗削、平面铣削、端面车削、螺纹攻丝等多工序加工，避免重型工件多次装夹带来的定位误差。从结构布局来看，设备的床身采用整体铸铁件设计，导轨面经过高频淬火与精密磨削处理，承载工作台与立柱的移动载荷，床身底部预留有地基安装螺栓孔位，安装时需要匹配车间的混凝土地基预埋螺栓，保证设备长期运行的刚性与稳定性，避免切削振动影响加工精度。

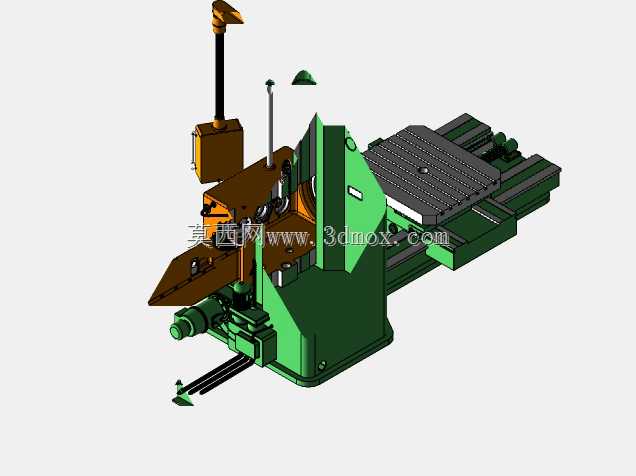

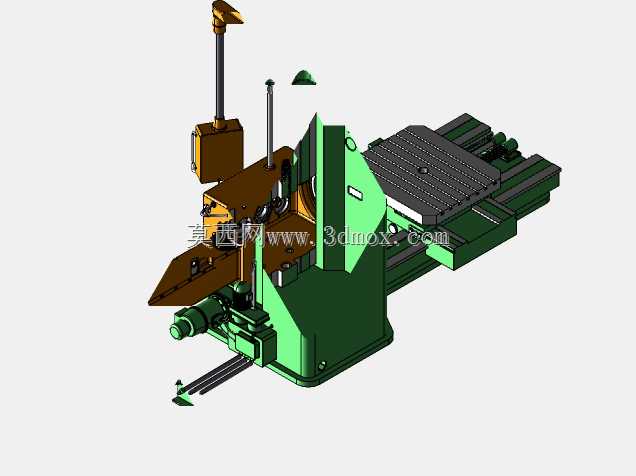

　　工作台采用矩形可移动结构，台面上布置有标准T型槽，用于装夹重型工件的压板螺栓，工作台可沿床身导轨做纵向进给运动，同时自身可实现回转分度，满足工件不同角度面的加工需求，工作台的移动采用伺服电机驱动滚珠丝杠传动，搭配导轨润滑系统，保证低速进给的平稳性与高速移动的响应速度。主轴箱部分安装在立柱的垂直导轨上，可沿立柱做上下方向的进给运动，主轴采用镗杆伸缩式结构，可实现轴向的进给动作，主轴端面配有标准刀具接口，可安装镗刀、铣刀盘、端面刀架等不同加工刀具，主轴箱内部集成了主轴变速机构、进给传动机构与润滑冷却回路，可根据不同加工材质与切削参数调整主轴转速与进给量，适配钢件、铸铁件、有色金属件的不同加工需求。设备的电气控制柜采用独立落地式布置，

　　通过走线槽与主机的驱动电机、检测元件连接，柜内集成了数控系统模块、伺服驱动器、电源模块与逻辑控制元件，操作面板布置在主轴箱侧方的可旋转支架上，操作人员可根据加工位置调整操作面板的角度与位置，方便观察切削状态的同时调整加工参数。立柱部分采用箱型铸铁结构，内部布置有加强筋板，保证主轴箱上下移动时的结构刚性，立柱与床身的连接面采用刮研处理，保证装配后的几何精度，主轴箱的平衡采用重锤平衡机构，布置在立柱内部空腔，抵消主轴箱的自重，保证垂直进给的驱动力平稳。设备的滑枕部分可沿主轴箱做横向进给运动，扩大了主轴的加工范围，可深入大型箱体零件的内部完成孔系加工，滑枕的导轨面采用贴塑处理，降低移动时的摩擦阻力，减少爬行现象。冷却系统采用大流量冷却泵，

　　冷却液通过主轴端面的喷嘴喷射到切削区域，带走切削产生的热量，同时冲掉切屑，切屑随冷却液回落到床身两侧的排屑槽，通过链板式排屑器排出设备外部，减少人工清理切屑的工作量。润滑系统采用自动集中润滑装置，按照设定的周期向各导轨面、丝杠副、传动轴承位置泵送润滑油，保证运动部件的长期运行寿命，避免干摩擦导致的导轨拉伤与精度损失。从安装边界来看，设备整体占地长度方向需要预留工作台全行程移动的空间，宽度方向需要预留电气柜、排屑器的安装位置，高度方向需要考虑主轴箱升到最高位置时的车间天车吊装空间，设备周边需要预留操作人员的走动与工件吊装的通道，方便重型工件通过车间天车吊运到工作台面上完成装夹。在实际加工场景中，这类设备常用来加工减速机箱体的轴承孔系、大型轧机机架的配合面、风电轮毂的安装孔等关键部位，这些部位的加工精度直接影响后续装配的整机性能，因此设备的几何精度、定位精度、重复定位精度都有严格的出厂检验标准，建模过程中对各运动部件的行程限位、装配干涉位置都做了精准还原，可用于设备布局规划、加工工艺仿真、机床结构教学等不同场景，帮助设计人员直观了解设备的结构组成与运动逻辑，在做车间布局规划时可直接参考模型的外形尺寸预留安装空间，在做加工工艺编制时可通过模型模拟刀具与工件、设备的干涉情况，提前规避加工过程中的碰撞风险。
