液压驱动倾斜式散料接料输送装置

　　这套倾斜式接料输送结构，主要面向散状颗粒、小块状物料的中转上料工况，常见于粮食加工、建材分装、小型矿产筛分、废旧物料回收等生产线的前端接料环节，用来承接上游工序落下的物料，再通过可控的倾斜动作将物料匀速导送至下游的筛分、输送或者加工设备进料口，替代传统人工上料的高强度重复作业，也能避免固定溜槽无法调节下料角度、容易积料堵料的问题。

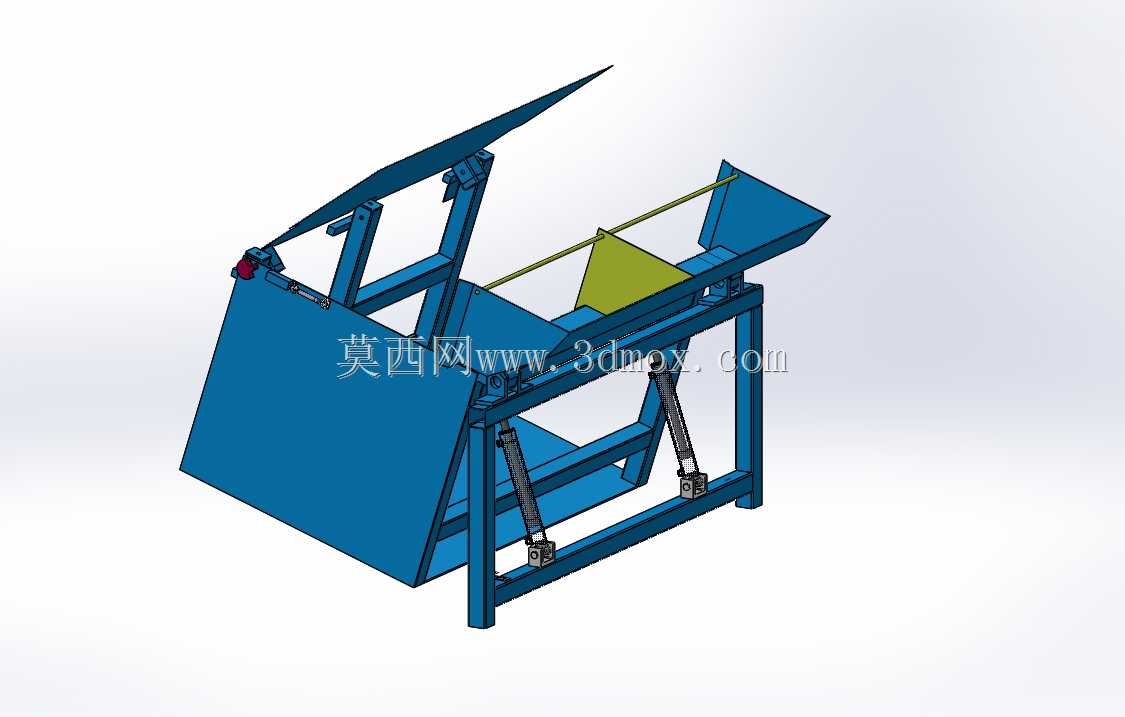

　　从结构组成来看，整套装置采用型钢焊接成型的框架式机架作为承载基础，机架底部预留了标准的地脚安装孔位，安装时需要保证机架纵向水平度偏差不超过1.5mm/m，避免后续举升动作出现偏载卡滞；机架整体宽度根据常规散料输送通量设计，接料端宽度适配常见的皮带机落料点范围，出料端的收窄结构可以精准对接下游设备的进料口，不会出现物料撒漏的情况。接料料斗采用倾斜底板设计，底板与水平面的初始夹角大于所输送物料的自然安息角，保证物料在料斗内不会出现自然堆积堵料的情况，料斗两侧设置加高挡边，挡边高度根据物料抛落轨迹计算确定，能够完全兜住上游设备落下的物料，避免高速下落的物料从侧边溅出。

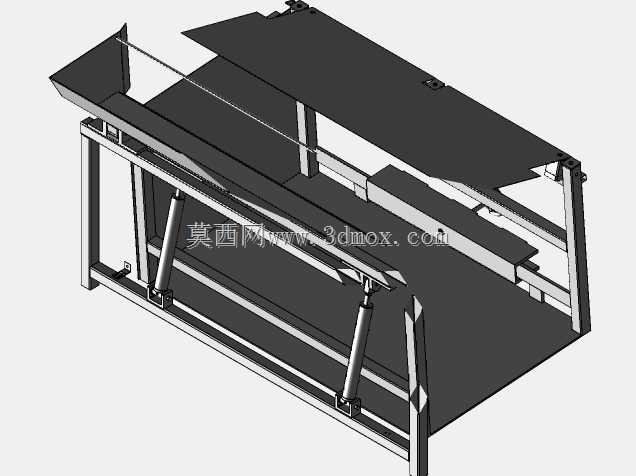

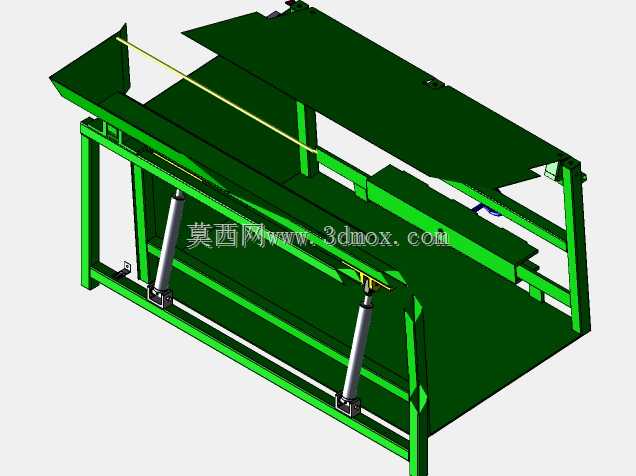

　　举升执行部分采用双液压撑杆对称布置的结构，两个撑杆分别安装在料斗两侧与机架纵梁的铰接座上，铰接位置经过受力校核，保证举升过程中料斗的受力均匀，不会出现单侧偏载变形；液压撑杆的行程匹配料斗的最大倾斜角度需求，最大举升角度下出料端的高度可以覆盖常规加工设备的进料口高度范围，不需要额外垫高机架或者增设过渡溜槽。料斗的上端设置可翻转的挡料盖板，盖板通过铰接座与料斗上沿连接，当上游物料下落时盖板可以起到缓冲挡尘的作用，需要清理料斗内部或者处理卡料时可以直接翻开盖板，不需要拆卸额外的紧固件，日常维护的操作空间充足。料斗内部设置的三角形分料结构，正对上游落料点位置，能够将集中落下的物料向两侧均匀分流，避免物料直接冲击料斗底板造成局部磨损，同时也能让物料在料斗内分布更均匀，倾斜下料时不会出现单侧物料集中涌出导致下游设备过载的情况。

　　设计过程中针对不同物料的输送特性做了适配性的结构考量，料斗底板可以根据输送物料的磨损程度更换不同厚度的耐磨衬板，衬板通过沉头螺栓与料斗主体连接，更换时不需要整体拆卸料斗；机架的支腿部分预留了高度调节余量，可以根据现场安装地面的平整度做微调，保证铰接轴的同轴度偏差在允许范围内，避免液压撑杆工作时受到附加的径向力，延长密封件的使用寿命。整套结构的运动部件全部做了防护设计，铰接位置设置了防尘密封圈，避免散料粉尘进入铰接缝隙造成磨损卡滞，液压管路沿机架纵梁内侧布置，通过管卡固定，不会突出到机架外侧，避免现场作业时被物料或者工具磕碰损坏。

　　在实际安装使用时，需要注意设备的进料端与上游落料设备的出料口保持合适的落差，落差过小容易造成物料堆积堵料，落差过大则会加剧物料对料斗的冲击磨损；设备的出料端与下游设备的进料口之间需要预留足够的避让空间，保证料斗举升到最大角度时不会与下游设备发生干涉，同时要保证下料时物料的落点正对下游设备的进料中心，避免偏载造成下游设备撒料或者磨损不均。日常运维过程中，只需要定期检查铰接点的润滑情况、液压撑杆的密封状态以及衬板的磨损量，不需要复杂的拆解维护，适合生产现场长时间连续作业的工况需求。
