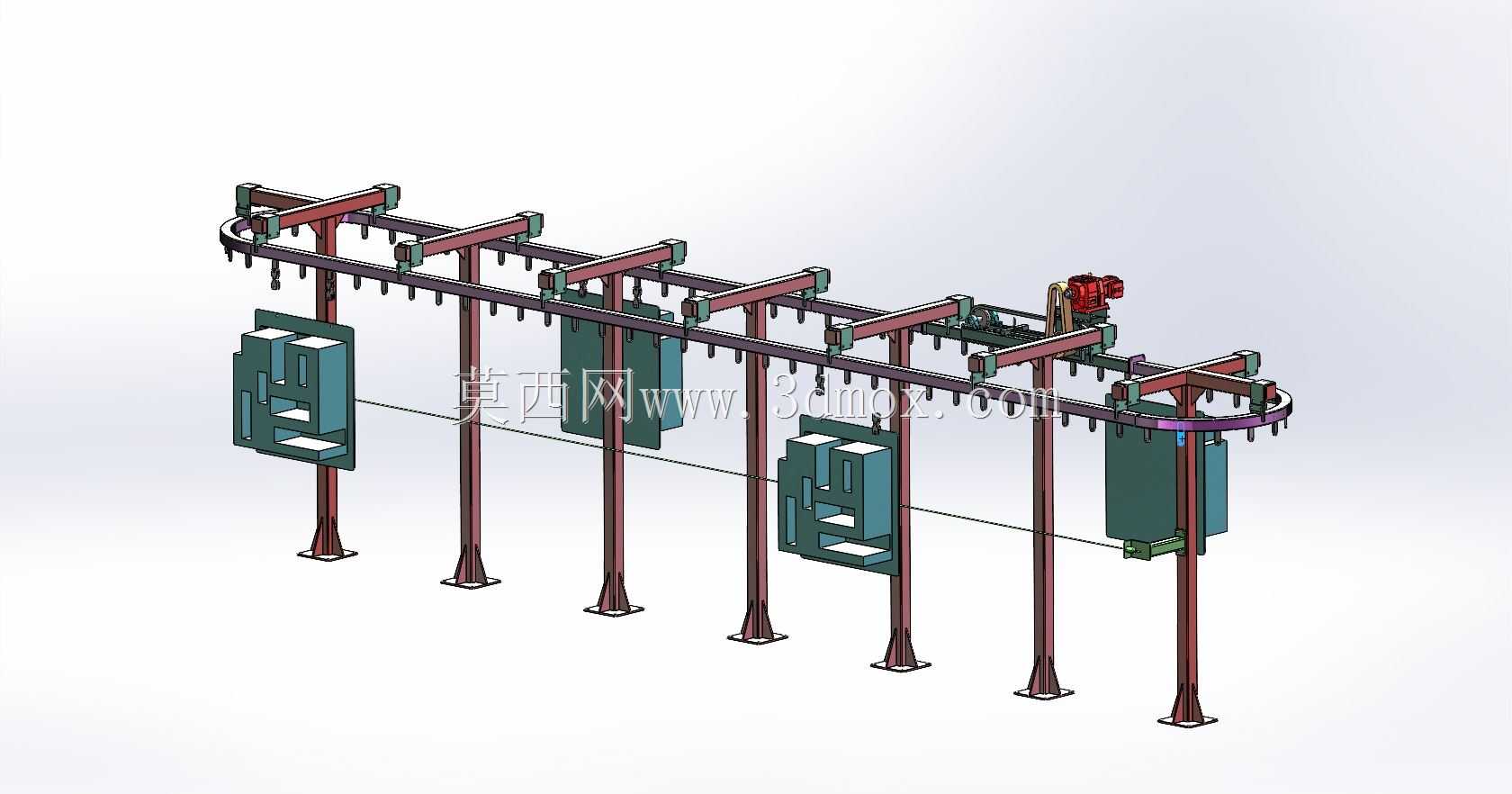

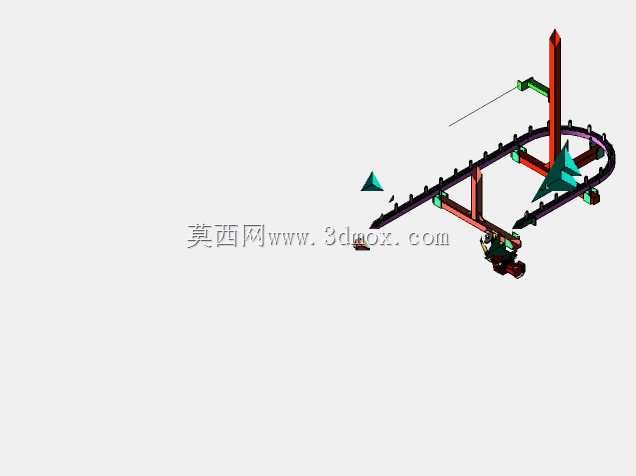

悬挂式积放输送吊挂生产线结构

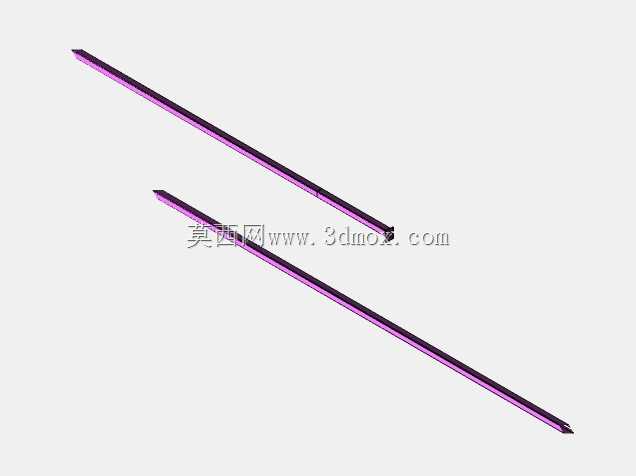

　　这套架空吊挂输送结构，核心适配车间内跨工位的长距离物料转运场景，尤其适合涂装、装配、热处理这类需要工件沿固定路径依次经过多工序的生产环节，能完全释放地面作业空间，避免地面物流通道与人行通道的交叉干涉，在五金件喷涂、家电部件装配、小型结构件表面处理车间的适配性极强。整套设备采用单轨架空布置形式，主承载轨道通过多组等距分布的立式支撑立柱固定在车间地面上方，轨道走向可根据车间工序排布做直线段与圆弧转弯段的衔接，能灵活绕开车间内的立柱、设备等固定障碍物，不需要对现有车间布局做大规模改造即可完成布设。支撑立柱采用带方形安装底板的型材焊接结构，底板预留膨胀螺栓安装孔，可直接固定在硬化混凝土地面上，单根立柱的承载冗余按照单工位最大吊挂重量的1.

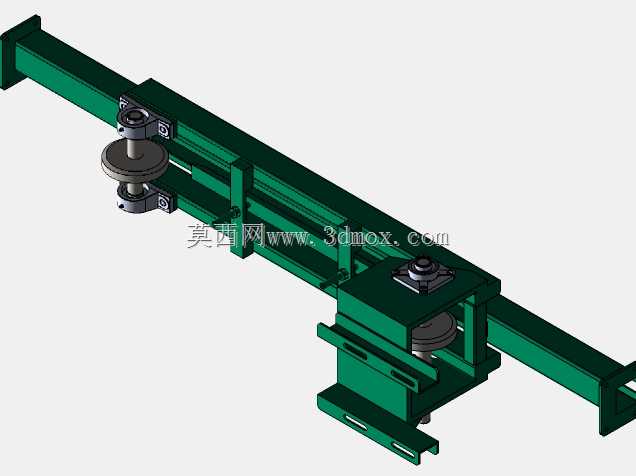

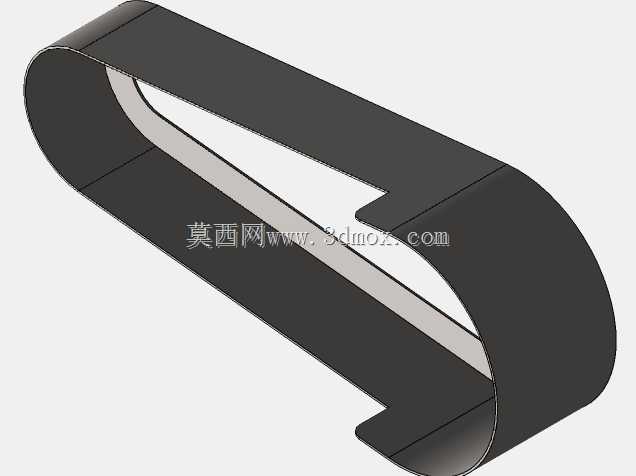

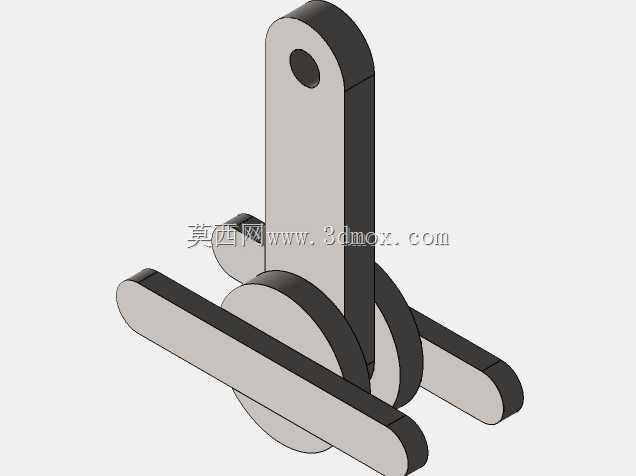

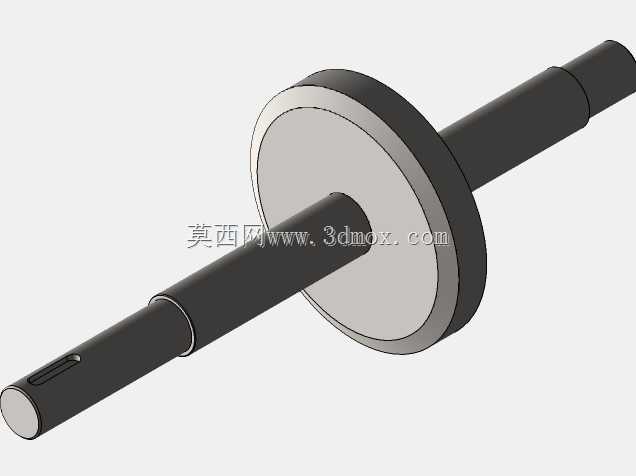

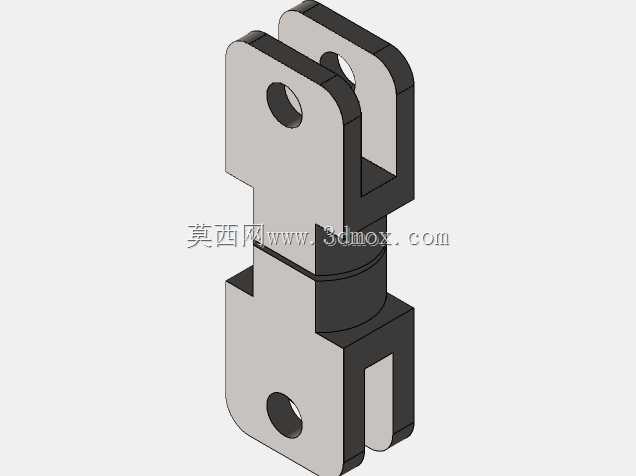

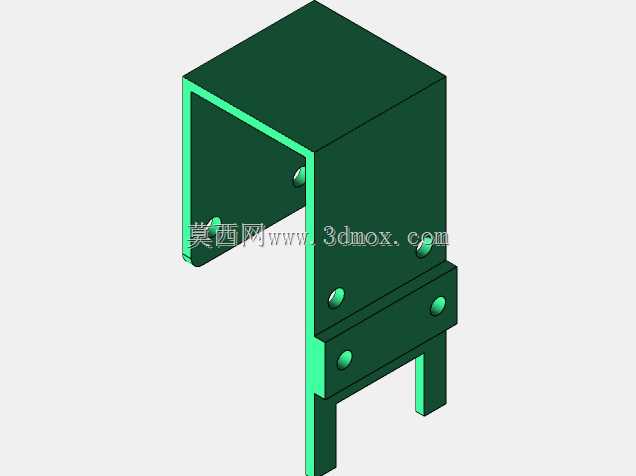

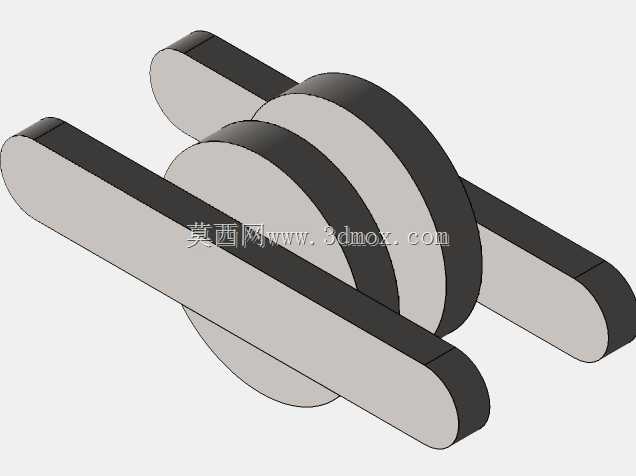

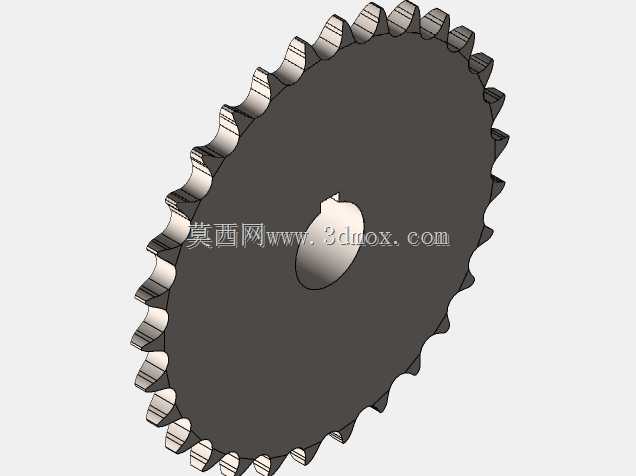

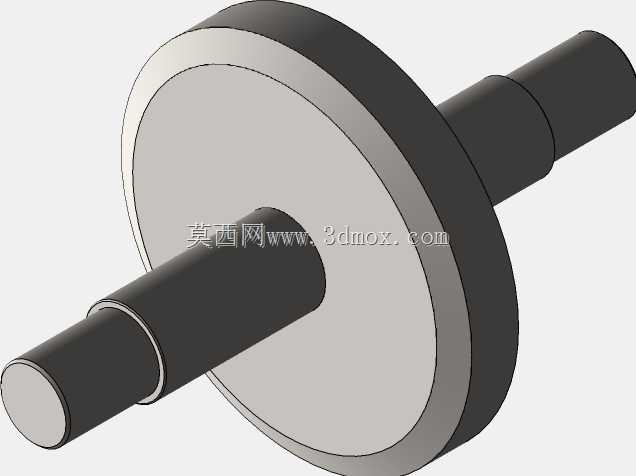

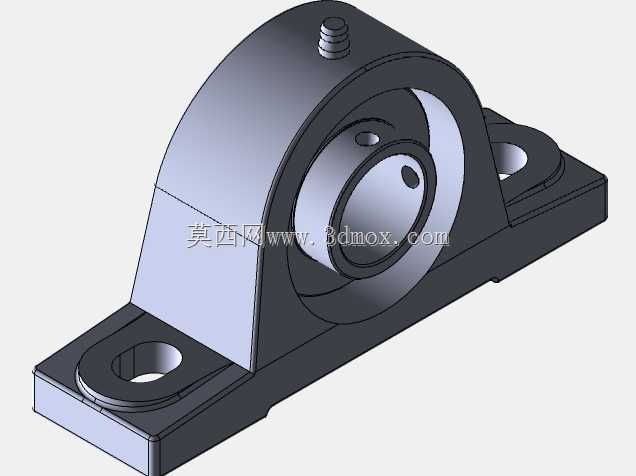

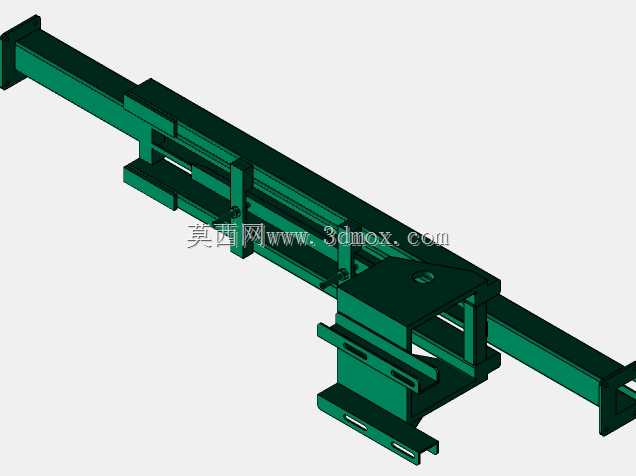

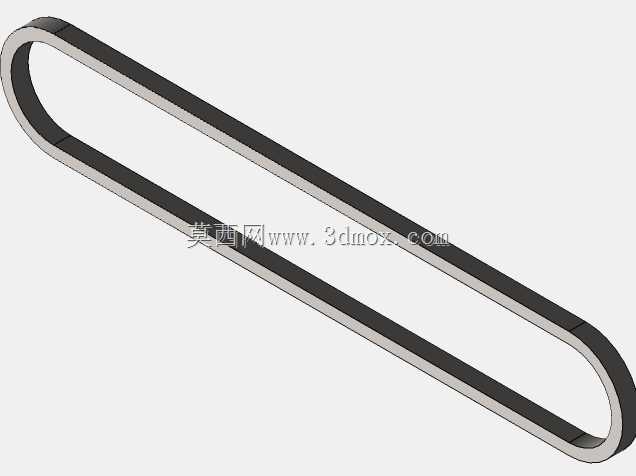

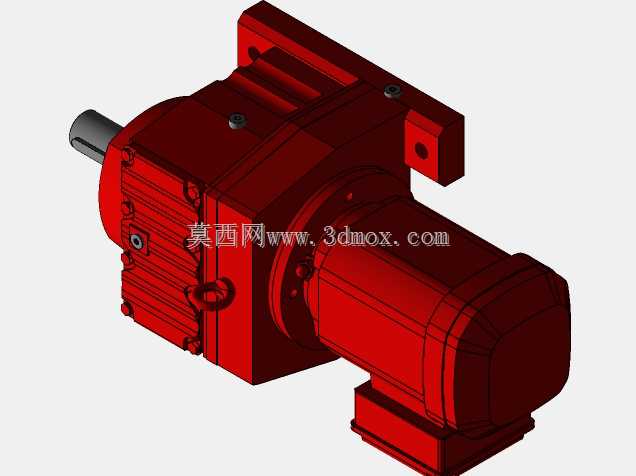

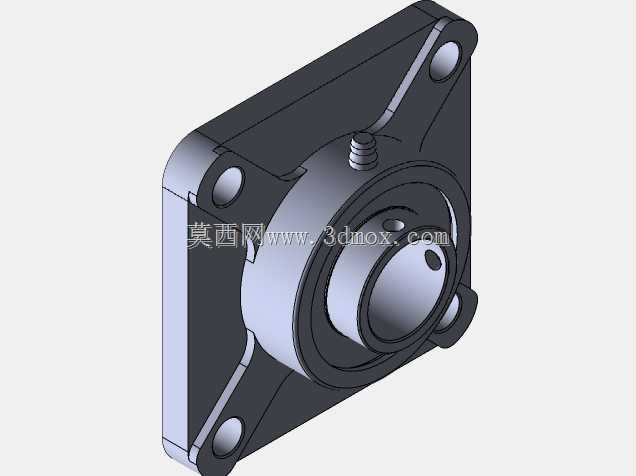

　　5倍做设计校核，避免长期负载下出现立柱倾斜、轨道变形的问题。轨道截面采用特制的异型承载结构，内侧预留牵引链条的运行腔道与吊挂小车的行走轮导向面，牵引链条沿轨道闭环布置，由轨道端部的驱动单元提供动力，驱动单元集成减速机构与链轮组件，可根据生产节拍调整链条运行速度，速度调节范围覆盖0.5m/min到8m/min，既能满足慢节拍的喷涂、烘干工序停留需求，也能适配快节拍的装配工序转运效率。吊挂小车采用多轮组抱轨结构，行走轮与导向轮分别贴合轨道的承载面与侧面导向面，避免小车在运行尤其是转弯段出现脱轨、卡滞问题，小车下方预留标准化的吊挂接口，可根据待输送工件的外形、重量更换对应的吊具，不管是带挂孔的小型冲压件，还是需要托架承托的箱型部件，

　　都能通过更换吊具实现适配。轨道上可根据工序点位设置停止器，能控制对应位置的吊挂小车脱离牵引链条的动力衔接，在指定工位停留，待工序作业完成后再重新接合牵引动力继续流转，实现积放式输送的功能，不需要整条线同步启停，可灵活匹配不同工序的作业时长差异。设计过程中，轨道的安装高度需要结合车间的净空高度、工件的最大吊挂高度、下方作业人员的操作空间做综合核算，一般轨道底面距离地面的高度控制在2.8m到3.5m区间，既保证下方人员通行、设备摆放的空间充足，也避免吊挂工件运行时出现晃动碰撞。转弯段的轨道曲率半径根据吊挂工件的最大回转半径做匹配，防止工件在转弯时与周边支撑结构、相邻吊具发生刮碰，同时转弯段的轨道做局部加强处理，

　　抵消小车转弯时产生的侧向载荷。整套结构的受力校核重点关注轨道的直线段挠度、立柱的压杆稳定性、驱动单元的启动扭矩三个核心维度，轨道直线段的支撑间距按照最大负载下挠度不超过轨道跨度的1/500做设定，避免长期运行后轨道出现下弯变形；驱动单元的启动扭矩按照满载状态下整条线的牵引阻力、转弯段附加阻力、爬坡阻力的总和乘以1.2倍安全系数选型，保证重载启动时不会出现卡链、打滑问题。日常维护层面，轨道的行走面需要定期涂抹润滑脂降低行走轮磨损，牵引链条的张紧度需要根据运行周期做定期调整，避免链条松脱出现跳齿问题，各停止器的动作灵敏度需要纳入班前点检项，防止出现工位停位不准、工件错位的问题。相较于地面的辊筒线、皮带线输送形式，这种架空吊挂结构的单米造价更低，布设灵活性更高，尤其适合老旧车间的产线升级改造，不需要破坏现有地面地坪，也不需要占用宝贵的地面生产空间，可在不影响现有生产的前提下完成产线的加装调试。
