双段90度转弯滚筒输送结构设计

　　在车间布局规划、电商仓储分拣线、包装工序衔接段的设计中，转弯输送单元一直是解决直角动线转折的核心部件，这款双段90度曲线滚筒输送结构，正是针对厂房直角转角处的物料转运需求开发的专用输送单元。从实际落地场景来看，这类转弯输送设备常被布置在生产流水线的直角拐点、仓储分拣系统的转角接驳位、包装线的工序衔接段，用来替代传统的人工转角转运，避免直段输送线在转角处出现物料卡滞、掉落、转向偏移的问题，尤其适配箱装物料、规则硬质包装件、工装托盘的连续转角输送，无需额外配置转向机械手或者推料机构，就能完成物料的90度转向输送，大幅压缩转角区域的设备占用空间。

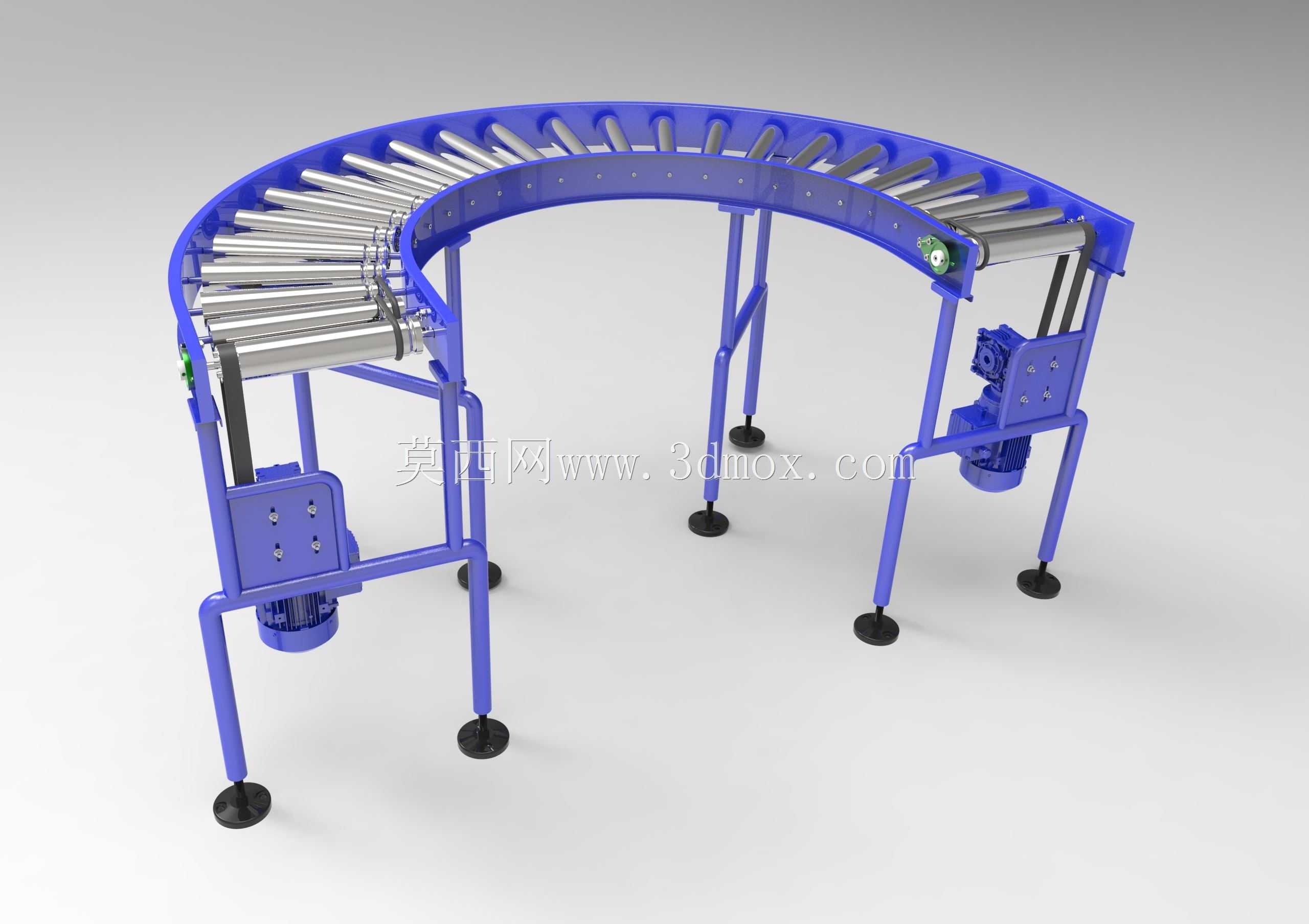

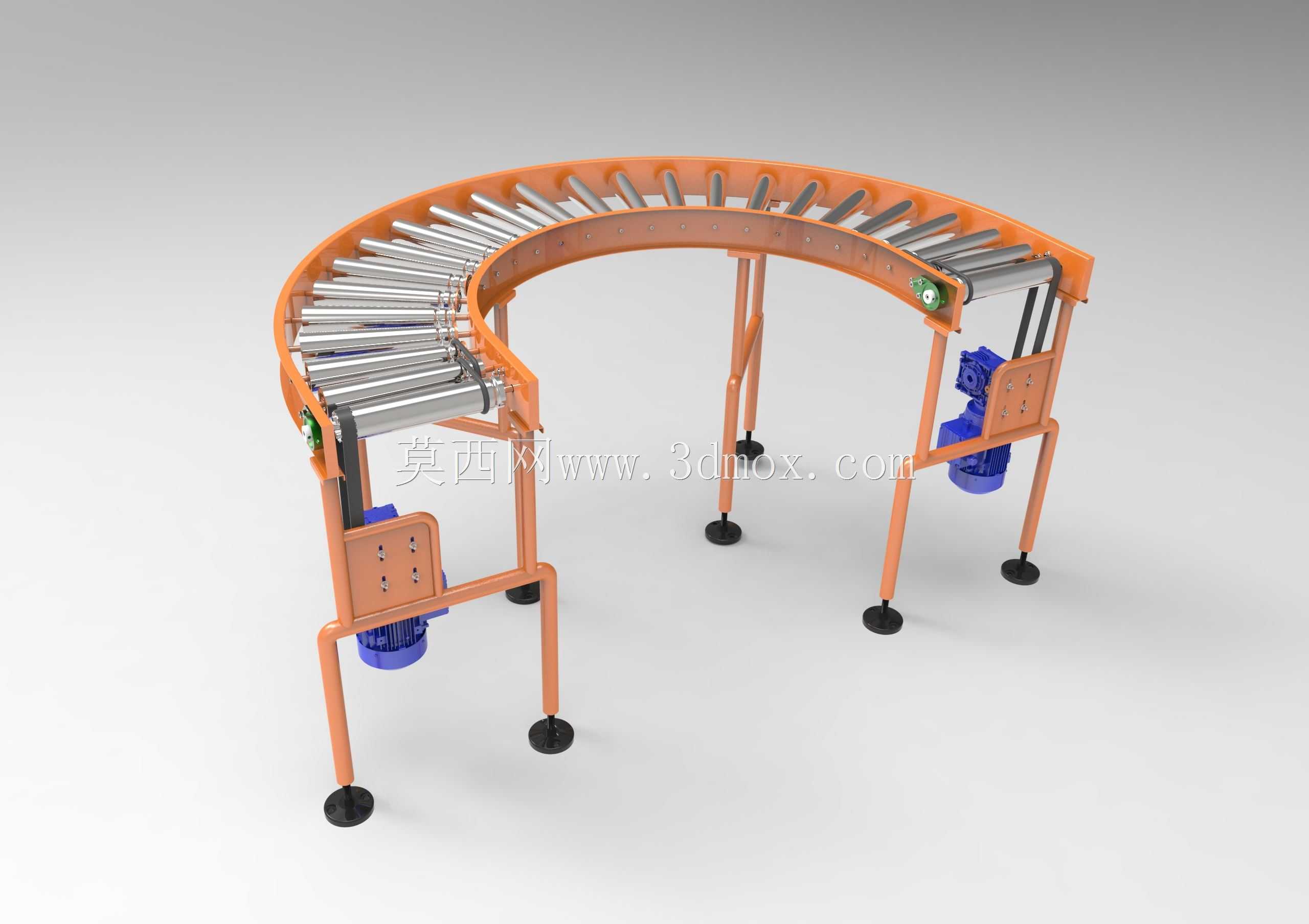

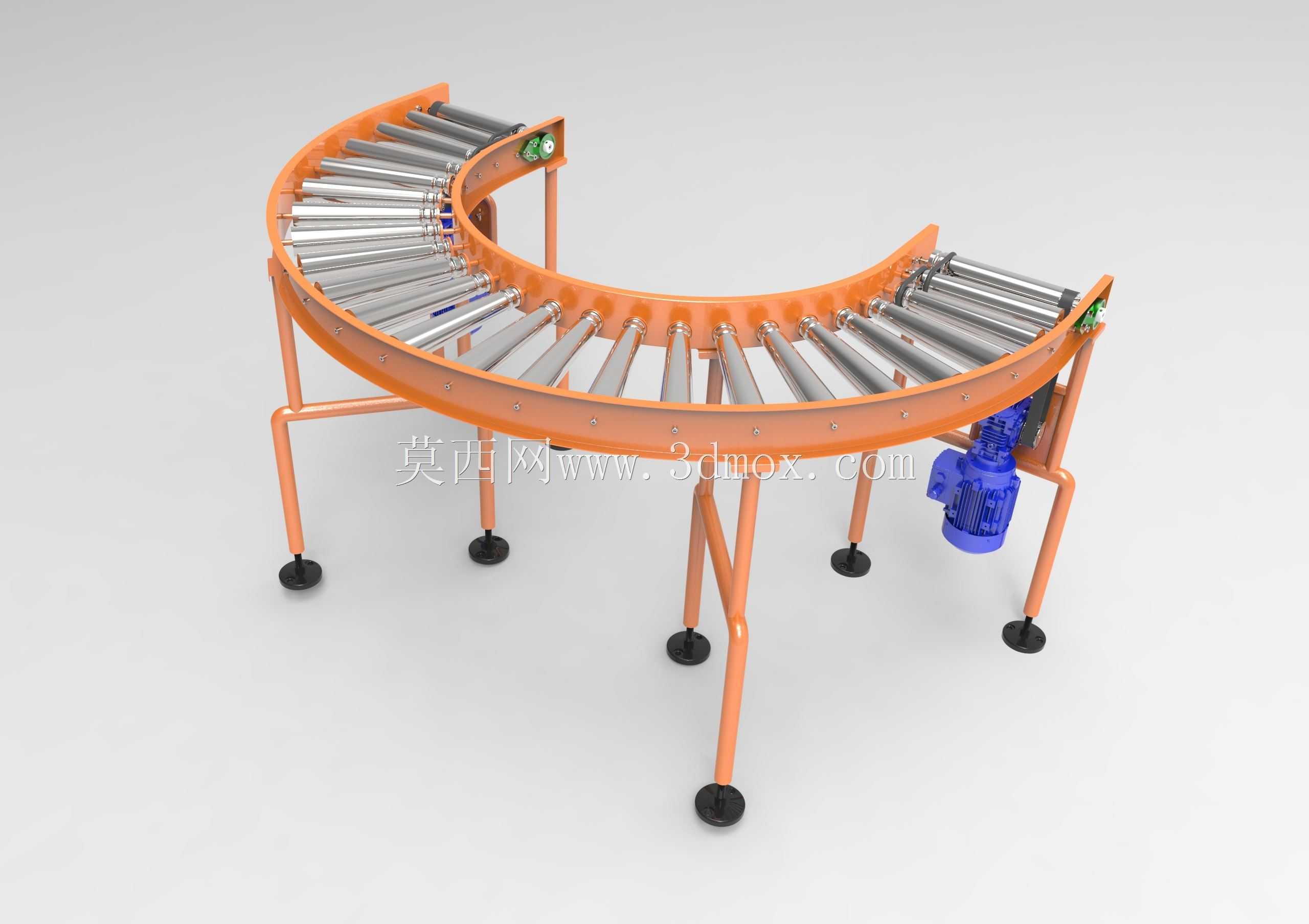

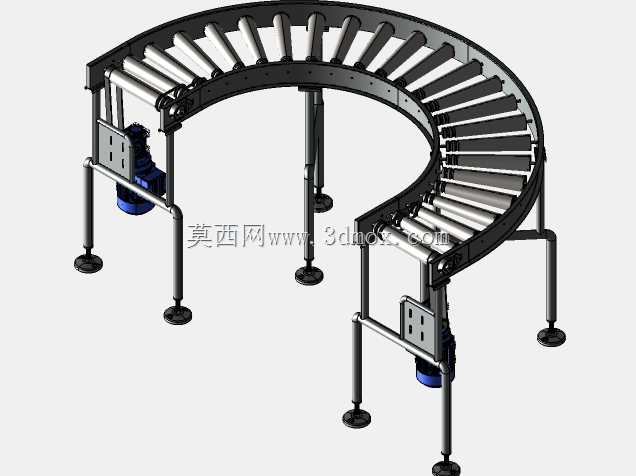

　　从功能特性来看，这款输送结构采用锥形滚筒排布设计，每根滚筒的锥度经过精准匹配转弯半径计算，确保输送面在转弯段的线速度从内圈到外圈呈线性递增，避免物料在转弯过程中因为内外圈线速度差出现打滑、偏移、剐蹭侧边护栏的问题。机架采用方管焊接成型的分体支腿结构，每个支腿底部配置可调脚杯，可根据现场地面的平整度调整支腿高度，调整范围覆盖±30mm，既可以抵消地面铺装的高度差，也能匹配前后对接直段输送线的工作面高度，保证输送面的整体平面度。驱动端采用侧装式减速电机直连驱动的布局，电机安装在转弯段的外侧机架位置，避开内侧转角的操作空间，传动结构采用多楔带串联每根滚筒，传动噪音低，后期维护时只需拆卸对应段的护板就能更换传动带，无需整体拆解机架。侧边护栏采用折弯成型的钣金件，沿转弯弧线连续布置，护栏与输送物料侧边预留10-15mm的间隙，既可以防止物料在转弯离心力作用下甩出输送面，也不会因为间隙过小刮蹭物料外包装。

　　从设计思路层面，这款结构在建模阶段就优先考虑了现场安装的适配性，整体转弯段的内圈转弯半径适配常规600mm宽度的标准输送线，工作面高度默认设置为750mm，符合人工操作工位的常规作业高度，也可以根据对接设备的高度调整支腿长度，适配不同高度的生产线接驳需求。滚筒的排布间距控制在75mm，确保最小尺寸为200mm见方的箱装物料在输送过程中始终有至少三根滚筒支撑，不会出现物料卡入滚筒间隙的问题。机架的支腿位置沿转弯弧线均匀分布，四个支腿分别布置在转弯段的两个直段端点和弧线中段位置，保证整体机架的承重稳定性，单段转弯结构的额定承重可达每米50kg，满足常规轻工、包装、电商仓储的物料输送承重需求。

　　关于安装边界，这款转弯输送结构的整体外轮廓尺寸沿两个垂直直段方向的延伸长度均为1200mm，安装时需要在转角位置预留至少1300mm*1300mm的方正空间，预留出侧边电机的安装和维护操作空间，设备进场后无需现场焊接，只需通过支腿底部的膨胀螺栓孔与地面固定，调整好脚杯水平度后，对接前后直段输送线的传动端即可完成安装。输送面的有效宽度为600mm，可适配宽度不超过550mm的各类规则物料输送，设备运行时的输送速度可通过调整减速电机的输入转速在0-30m/min范围内调节，匹配不同生产线的节拍需求。在实际建模过程中，所有滚筒的安装座都采用了标准化的快拆结构设计，后期如果出现滚筒磨损，只需松开安装座的固定螺丝就能快速更换滚筒，无需拆解整段护栏和传动结构，大幅降低后期的维护成本和停机时间。另外，机架表面采用喷塑处理，颜色选用工业常用的设备蓝，既可以适配车间常规设备的配色风格，喷塑层也能抵御车间日常的潮气、轻微粉尘腐蚀，延长设备的整体使用寿命。
